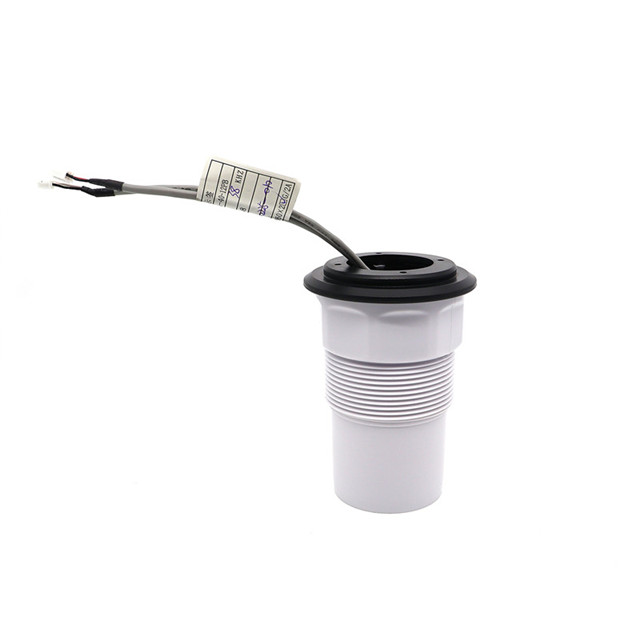

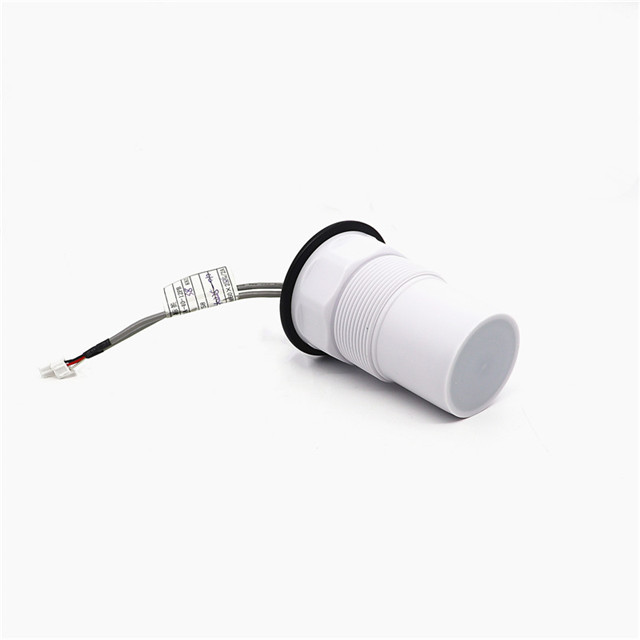

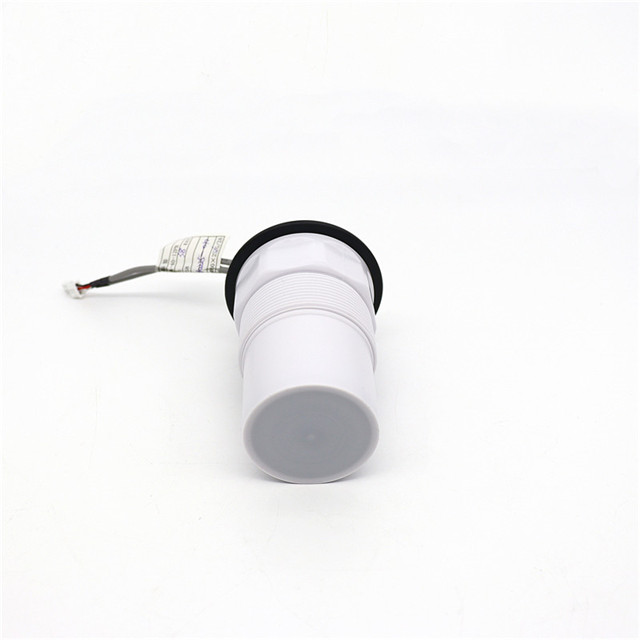

محول طاقة بالموجات فوق الصوتية مضاد للتآكل 40 كيلو هرتز لمستشعر مستوى الموجات فوق الصوتية

    محول طاقة بالموجات فوق الصوتية مضاد للتآكل 40 كيلو هرتز لمستشعر مستوى الموجات فوق الصوتية

المعلمات التقنية:

أغراض	المعلمات التقنية		صورة
اسم	محول طاقة مضاد للتآكل 40 كيلو هرتز من نوع PB
نموذج	فا-40-12ب
تكرار	40 كيلو هرتز ± 5%
مسافة الكشف	0.5 ~ 12 م
الحد الأدنى المعاوقة الموازية	320Ω±20%
السعة	3400pF ± 20% عند 1 كيلو هرتز
حساسية	جهد القيادة : 700 فولت في الثانية، المسافة: 0.6 م، سعة الصدى: 530 مللي فولت
التشغيل الجهد االكهربى	قمة الجهد ＜ 1500VPP
التشغيل درجة حرارة	-40～+80 درجة مئوية
ضغط	≥3 كيلو أو 0.3 ميجا باسكال
زاوية	(عرض الشعاع ) عرض شعاع نصف الطاقة @ -3 ديسيبل: 10 درجة ± 2، زاوية حادة: 23 درجة ± 4
مواد الإسكان	POM、PVDF الختم المادي
الاستخدام	بالموجات فوق الصوتية مستوى كَيّل,يراقب,مقاوم للصدمات, حماية
تثبيت البعد	الجزء السفلي بخيط: M60×2 أو G2A
مستوى الحماية	IP68
وزن	480 جرام ±5%
تعليمات الأسلاك	النوع المتكامل: موصل ( 3PIN ، 2.54 مم المحطة الطرفية ): أحمر+، أبيض-، أسود: سلك محمي؛     موصل ( 3P في، 2.0 ملم المحطة الطرفية : أبيض، أسود: مستشعر درجة الحرارة ( MF58 )
منحنى القبول		مخطط هيكل المنتج

 مخطط كتلة لمحول المسافة بالموجات فوق الصوتية:

رسم تخطيطي لجهاز استشعار درجة الحرارة:

 تعليمات الكابل من النوع المتكامل:
1. تعليمات الأسلاك لمحول الطاقة: واجهة (3 سنون، طرف 2.54 مم)
أحمر: محول +
أبيض: محول -
أسود: درع

2. تعليمات كابل مستشعر درجة الحرارة: واجهة (3pin، محطة 2.0 مم)

الأحمر والأسود هما أسلاك استشعار درجة الحرارة

تطبيق مستشعر مستوى الموجات فوق الصوتية:

يعد قياس المستوى بالموجات فوق الصوتية حلاً فعالاً من حيث التكلفة للقياس القصير والطويل المدى، حتى في ظل الظروف البيئية الصعبة مثل الاهتزازات والغبار. قياس المستوى بالموجات فوق الصوتية هو تقنية غير متصلة تستخدم في العديد من المناطق الصناعية لمراقبة مستوى السوائل والملاط والمواد الصلبة والتحكم فيه. تقوم أجهزة الاستشعار بالموجات فوق الصوتية / المستوى بقياس المسافة باستخدام الموجات فوق الصوتية. ينبعث رأس المستشعر موجة فوق صوتية ويستقبل الموجة المنعكسة من الهدف. تقوم أجهزة الاستشعار بالموجات فوق الصوتية / المستوى بقياس المسافة إلى الهدف عن طريق قياس الوقت بين الانبعاث والاستقبال.
