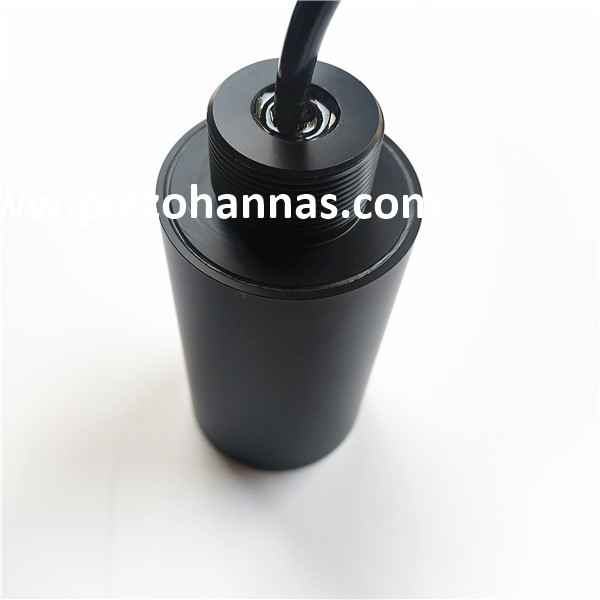

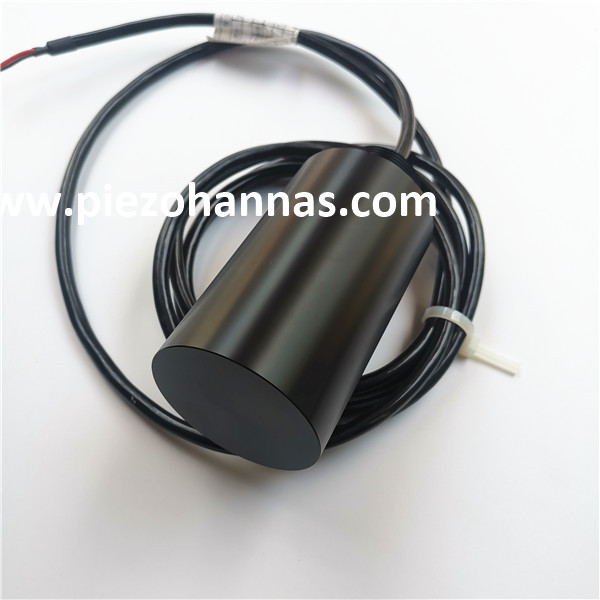

30KHz undervands ultralydstransducer, der måler muddertankniveau i muddergrave

 30KHz undervands ultralydstransducer, der måler muddertankniveau i muddergrave

Tekniske parametre:

genstande	Tekniske parametre		Billede
Navn	28KHz  undervands ultralydstransducer  til mudderniveau
Model	PH W- 28KS
Frekvens	28KHz ± 5 %
Registrerer afstand	1000m
Minimum parallel lmpedans	270Ω±20 ％
Kapacitans	10000pF±20 ％ @1KHz
Følsomhed
Drift Spænding	Spids Spænding ＜ 2000Vpp
Drift Temperatur	-40～ +80℃
Tryk	≤10 kilo eller  1MPa
Vinkel	(Strålebredde ) Halv effekt strålebredde @-3dB: 53.7°± 10 %
Materiale til hus	ABS
brug	Ultralydsflowmåler, undervands afstandsmåler
Installation Dimension	Se produktstrukturtegning for detaljer
Beskyttelsesniveau	IP68
Vægt	1030g±5 ％（ ledningslængde: 2m ）
Ledningsinstruktioner	Rød: transducer +, blå: temperatursensor +, sort: offentlig -; Blå og sort temperaturfølerledning (MF58);
Admissionskurve		Produktstrukturdiagram

Blokdiagram af ultralydstransducer:

Skematisk diagram af temperatursensor  (model: MF58_502F3470) :


Integreret type Kabelinstruktion:

1. Ledningsinstruktion for transducer: interface (3-pin, 2,54 mm terminal)
Rød: transducer +
Hvid: transducer -
Sort: afskærmning


2. Kabelinstruktion af temperatursensor: interface (3-pin, 2,0 mm terminal)

Rød og sort er temperatursensorledninger

Split type: standard 10m kabel, med hver yderligere 50m kabel, er signaldæmpningen 6dB

Tre-leder ledningsinstruktioner:

    Rød: Transducer +
     Blå: temperatursensor +
     Sort: Offentlig-

 Fire-leder ledningsinstruktioner:

Rød: Transducer +
Gul: Transducer-
Blå, sort: temperatursensor

Muddertank niveau Anvendelse:

I muddertankene, røreværker eller jetdyser rør og bland mudderet for at sikre en homogen blanding. For at muliggøre en kontinuerlig proces skal niveaumålingen være pålidelig og uafhængig af sammensætningen af ​​boremudderet.
