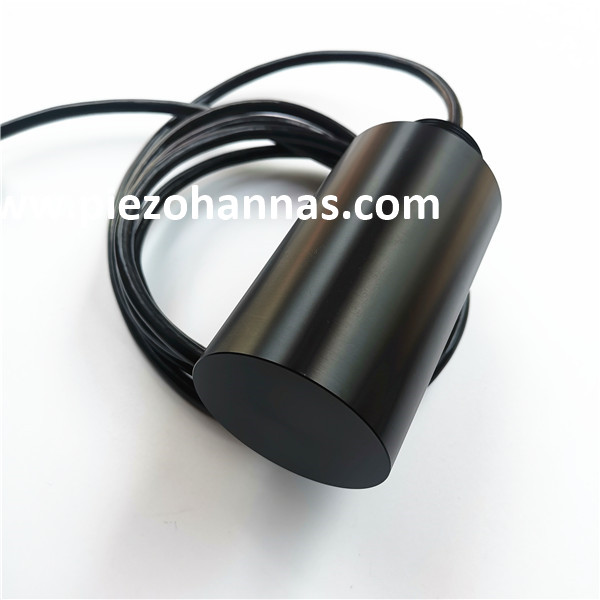

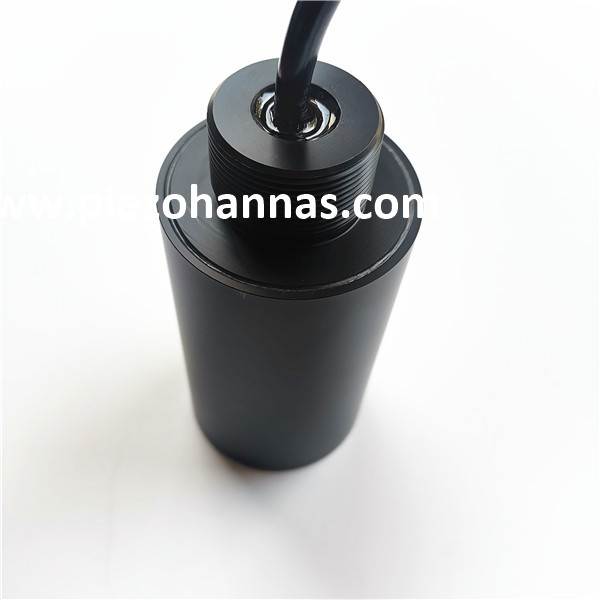

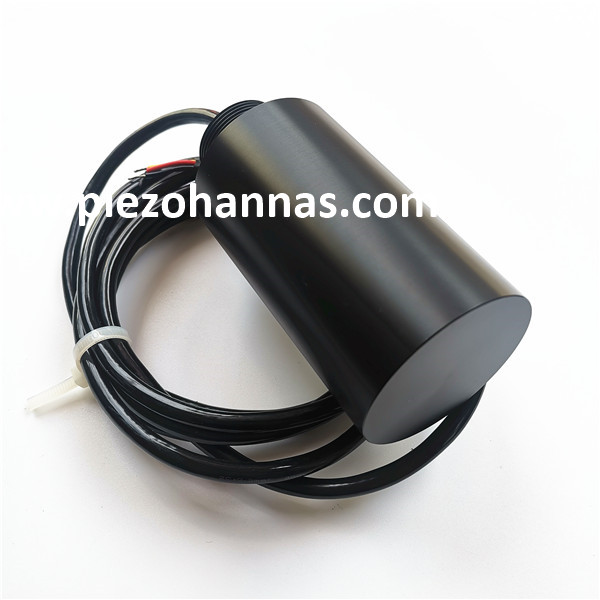

پارامترهای فنی:

موارد	پارامترهای فنی		تصویر
نام	28KHz  زیر آب مبدل اولتراسونیک  برای سطح گل
مدل	PH W- 28KS
فرکانس	28KHz ± 5٪
تشخیص فاصله	1000 متر
حداقل lmpedance موازی	270Ω±20 ％
ظرفیت	10000pF±20 ％ @1KHz
حساسیت
عملیاتی ولتاژ	اوج ولتاژ ＜ 2000Vpp
عملیاتی دما	-40+80 ℃
فشار	≤10 کیلو یا  1 مگا پاسکال
زاویه	(پهنای پرتو )عرض پرتو نیمه توان @-3dB: 53.7°± 10%
مصالح مسکن	ABS
استفاده	فلومتر التراسونیک، مسافت یاب زیر آب
نصب و راه اندازی بعد	برای جزئیات بیشتر به نقشه ساختار محصول مراجعه کنید
سطح حفاظت	IP68
وزن	5±1030 گرم ( طول سیم: 2 متر )
دستورالعمل سیم کشی	قرمز: مبدل +، آبی: سنسور دما +، مشکی: عمومی -; سیم سنسور دما آبی و مشکی (MF58);

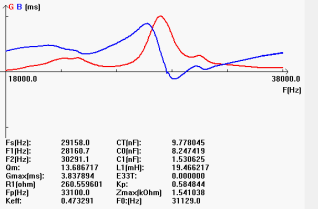

منحنی پذیرش		نمودار ساختار محصول

بلوک دیاگرام مبدل اولتراسونیک:

نمودار شماتیک سنسور دما  (مدل: MF58_502F3470) :


دستورالعمل کابل نوع مجتمع:

1. سیم کشی مبدل: رابط (3 پین، ترمینال 2.54 میلی متر)
قرمز: مبدل +
: مبدل -
مشکی: محافظ


دستورالعمل

سفید

نوع تقسیم: کابل استاندارد 10 متری، با هر 50 متر کابل اضافی، تضعیف سیگنال 6 دسی بل است

دستورالعمل های سیم کشی سه هسته ای:

    قرمز: مبدل +
     آبی: سنسور دما +
     مشکی: عمومی-

 دستورالعمل های سیم کشی چهار هسته ای:

قرمز: مبدل +
زرد: مبدل-
آبی، مشکی: سنسور دما

کاربرد سطح مخزن گل:

در مخازن گل، همزن ها یا نازل های جت، گل را هم بزنید و مخلوط کنید تا از یک مخلوط همگن اطمینان حاصل شود. برای فعال کردن یک فرآیند مداوم، اندازه‌گیری سطح باید قابل اعتماد و مستقل از ترکیب گل حفاری باشد.
