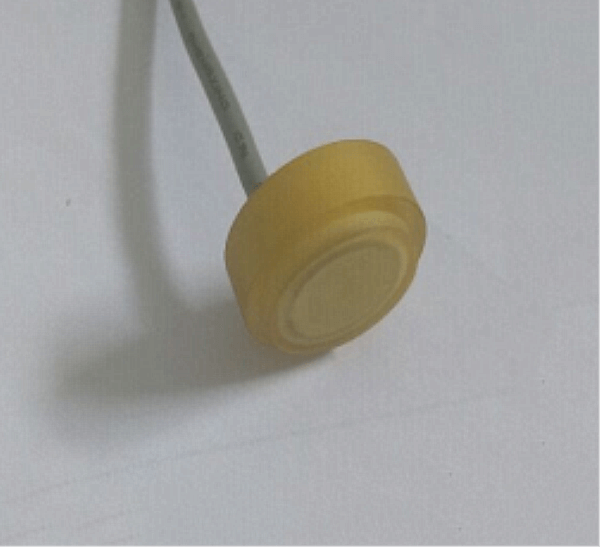

1MHz Ultrasonic Heat Flow Meter Transducer til Ultrasonic Flowmeter

     1MHz Ultrasonic Heat Flow Meter Transducer til Ultrasonic Flowmeter

Tekniske parametre:

genstande	Tekniske parametre		Billede
Navn	1MHz varmeflowmåler ​ transducer
Model	PH W-1M-01I
Frekvens	1MHz ± 5 %
Detektionsafstand	0.05 ～ 3m
Minimum parallel lmpedans	120Ω±20 ％
Kapacitans	1200pF±20 ％ @1KHz
Følsomhed	Kørespænding ： 24 V 、Afstand ： 0,3m、 Ekkoamplitude: 650 mV
Driftsspænding ​	Peak Voltage ＜ 300Vpp
Driftstemperatur​	-40～ +80℃
Tryk	≤10 kilo eller 1MPa
Vinkel	(Bjælkebredde)Halv-power Beam Bredde@-3dB:5°± 10 %， Skarp vinkel : 12°± 10%
Materiale til hus	kompositmateriale
Brug	Ultralyd flowmåler, ubåd afstandsmåler
Installationsdimension ​	Kontrol af produktstruktur diagram nedenfor
Beskyttelsesniveau	IP68
Vægt	5g±5 ％（ Længde : 25 cm ）
Ledningsinstruktioner	Rød: Transducer +, Hvid: Transducer -, Sort: Afskærmet ledning; (standard uden temperatursensor)
Admissionskurve		Produktstrukturdiagram

Blokdiagram af ultralydstransducer:

Skematisk diagram af temperatursensor  (model: MF58_502F3470) :


Integreret type Kabelinstruktion:

1. Ledningsinstruktion for transducer: interface (3-pin, 2,54 mm terminal)
Rød: transducer +
Hvid: transducer -
Sort: afskærmning


2. Kabelinstruktion af temperatursensor: interface (3-pin, 2,0 mm terminal)

Rød og sort er temperatursensorledninger

Split type: standard 10m kabel, med hver yderligere 50m kabel, er signaldæmpningen 6dB

Tre-leder ledningsinstruktioner:

    Rød: Transducer +
     Blå: temperatursensor +
     Sort: Offentlig-

 Fire-leder ledningsinstruktioner:

Rød: Transducer +
Gul: Transducer-
Blå, sort: temperatursensor

Anvendelse af ultralydsflowmåler:

Ultralydsvandstrømsmålere måler hastigheden af ​​væsken, der passerer gennem røret, ved hjælp af ultralyd til at måle den volumetriske strøm. I en ultrasonisk væskeflowmåler med transittid transmitteres et ultralydssignal i retning af den strømmende væske nedstrøms, og derefter sendes et andet signal mod den strømmende væske opstrøms. I sin mest grundlæggende form sammenlignes tiden for den soniske puls til at bevæge sig nedstrøms med tiden for pulsen til at rejse opstrøms. Ved hjælp af denne differentialtid beregnes hastigheden af ​​den følgende væske. Derefter beregner måleren den volumetriske strømningshastighed i røret ved hjælp af denne væskehastighed. Derudover kan BTU energimåling udledes af den volumetriske flowhastighed og temperaturforskellen mellem de varme og kolde ben. Clamp-on ultralydsmålere kan måle vand fra ydersiden af ​​røret ved at skyde lydimpulser gennem rørvæggene, hvilket har anvendelsesfleksibilitet og gør dem velegnede til vandstrømsmålinger i store rør.
