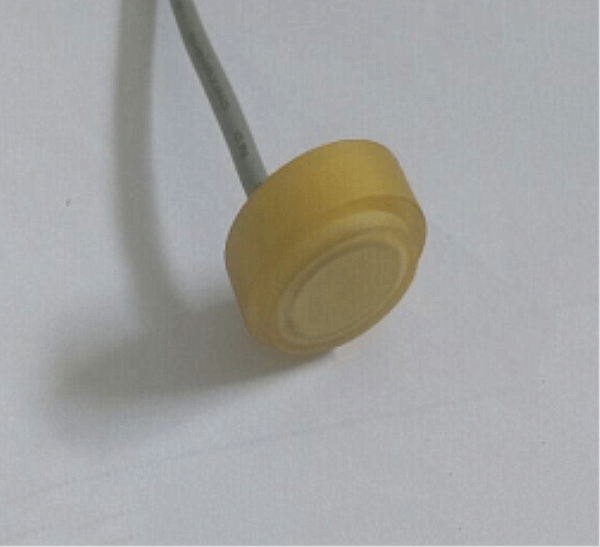

1MHz ultraäänilämpövirtausmittarin anturi ultraäänivirtausmittarille

     1MHz ultraäänilämpövirtausmittarin anturi ultraäänivirtausmittarille

Tekniset parametrit:

Tuotteet	Tekniset parametrit		Kuva
Nimi	1MHz lämpövirtausmittarin ​ anturi
Malli	PH W-1M-01I
Taajuus	1 MHz ± 5 %
Havaintoetäisyys	0.05 ～ 3m
Minimi rinnakkais lmpedanssi	120Ω±20 ％
Kapasitanssi	1200pF±20 ％ @1KHz
Herkkyys	Ajojännite ： 24 V 、Etäisyys ： 0,3 m、 Kaiun amplitudi: 650 mV
Käyttöjännite ​	Huippujännite ​＜ 300Vpp
Käyttölämpötila​	-40～ +80 ℃
Paine	≤10 kiloa tai 1 MPa
Kulma	(Säteenleveys) Puolitehoinen säde Leveys@-3dB:5°± 10 %， Terävä kulma : 12°± 10 %
Asunnon materiaali	komposiittimateriaalia
Käyttö	Ultraääni virtausmittari, sukellusveneen etäisyysmittari
Asennusmitta ​	Tuotteen rakenteen tarkistaminen alla oleva kaavio
Suojaustaso	IP68
Paino	5g±5 ％（ Pituus : 25cm ）
Johdotusohjeet	Punainen: Anturi +, Valkoinen: Anturi -, Musta: Suojattu lanka; (oletus ilman lämpötila-anturia)
Pääsykäyrä		Tuotteen rakennekaavio

Ultraäänianturin lohkokaavio:

Lämpötila-anturin kaavio  (malli: MF58_502F3470) :


Integroitu tyyppi Kaapeliohje:

1.Anturin kytkentäohjeet: liitäntä (3pin, 2,54 mm liitin)
Punainen: anturi +
Valkoinen: anturi -
Musta: suojaus


2. Kaapelin ohjeet Lämpötila-anturin liitäntä: liitäntä (3pin, 2,0 mm liitin)

Punainen ja musta ovat lämpötila-anturin johtoja

Jaettu tyyppi: tavallinen 10 m kaapeli, jokaisella lisäkaapelilla 50 m, signaalin vaimennus on 6 dB

Kolminapainen kytkentäohje:

    Punainen: Anturi +
     Sininen: Lämpötila-anturi +
     Musta: Julkinen-

 Nelijohtiminen kytkentäohjeet:

Punainen: Anturi +
Keltainen: Anturi-
Sininen, musta: Lämpötila-anturi

Ultraäänivirtausmittarin sovellus:

Ultraäänivirtausmittarit mittaavat putken läpi kulkevan nesteen nopeutta ultraäänellä mittaamaan tilavuusvirtausta. Transit-time ultraääni nestevirtausmittarissa ultraäänisignaali lähetetään virtaavan nesteen suuntaan myötävirtaan, ja sitten toinen signaali lähetetään virtaavaa nestettä vastaan ​​vastavirtaan. Perusmuodossaan äänipulssin myötävirtaan kulkemiseen kuluvaa aikaa verrataan aikaan, jolloin pulssi kulkee vastavirtaan. Tätä eroaikaa käyttämällä lasketaan seuraavan nesteen nopeus. Sitten mittari laskee tilavuusvirtausnopeuden putkessa käyttämällä tätä nesteen nopeutta. Lisäksi BTU-energiamittaus voidaan johtaa tilavuusvirtausnopeudesta ja kuuman ja kylmän jalan välisestä lämpötilaerosta. Kiinnitettävät ultraäänimittarit voivat mitata vettä putken ulkopuolelta ampumalla äänipulsseja putken seinien läpi, jolloin ne ovat käyttöjoustavia ja soveltuvat vesivirtausmittauksiin suurissa putkissa.
