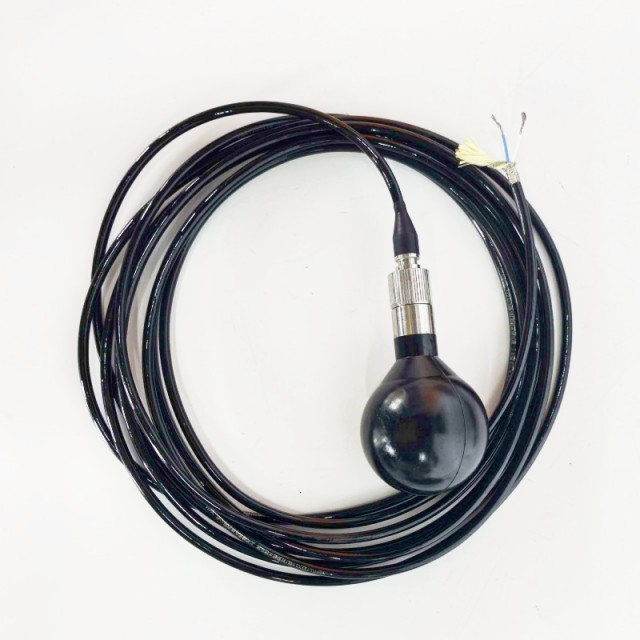

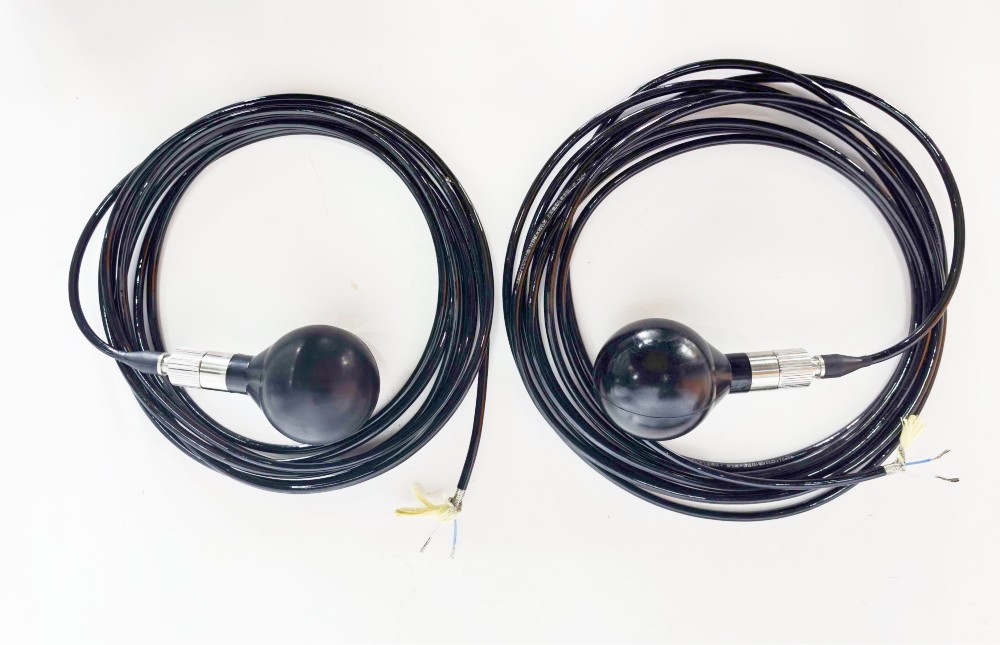

Сферычны акустычны пераўтваральнік 33 кГц перадае прыёмны акустычны пераўтваральнік

Сферычны акустычны пераўтваральнік 33 кГц перадае прыёмны акустычны пераўтваральнік



Тэхнічныя ​ параметры :

Змест вымярэнняў:

1.1. Адчувальнасць прыёму:

Вымярэнне адчувальнасці прыёму пераўтваральніка ў дыяпазоне частот 20 кГц–70 кГц з мінімумам -205 дБ на рэзананснай частаце.

1.2. Перадача адказу:

Вымярэнне характарыстык перадачы пераўтваральніка ў дыяпазоне частот 20 кГц–70 кГц з мінімумам 145 дБ на рэзананснай частаце.

1.3. Гарызантальная накіраванасць:

Вымярэнне гарызантальнай накіраванасці на рэзананснай частаце з ваганнем менш за 3 дБ.

1.4. Вертыкальная накіраванасць: вымерайце вертыкальную накіраванасць на рэзананснай частаце з вуглом вертыкальнага адкрыцця -3 дБ большым за 180°.

1.5. Гідрастатычны ціск: 3MPa.

2. Дадзеныя вымярэнняў

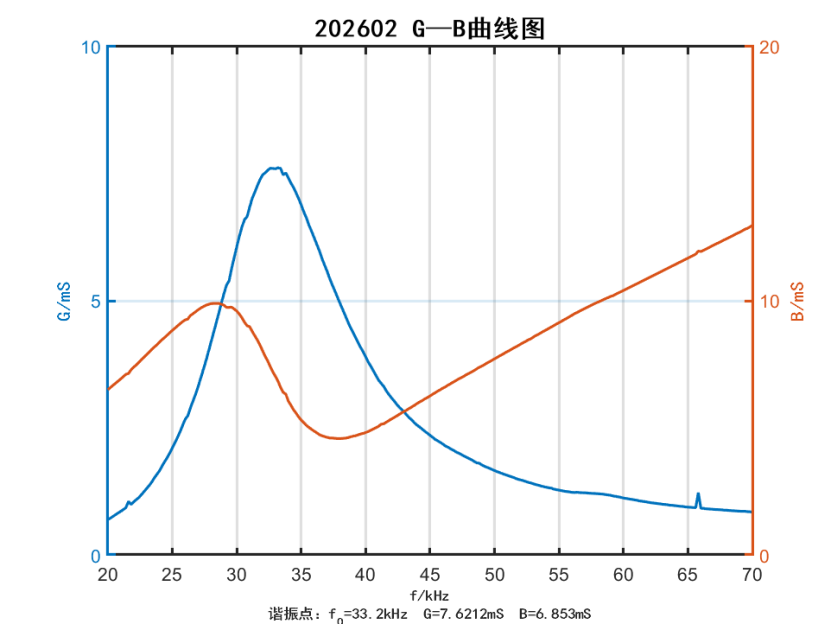

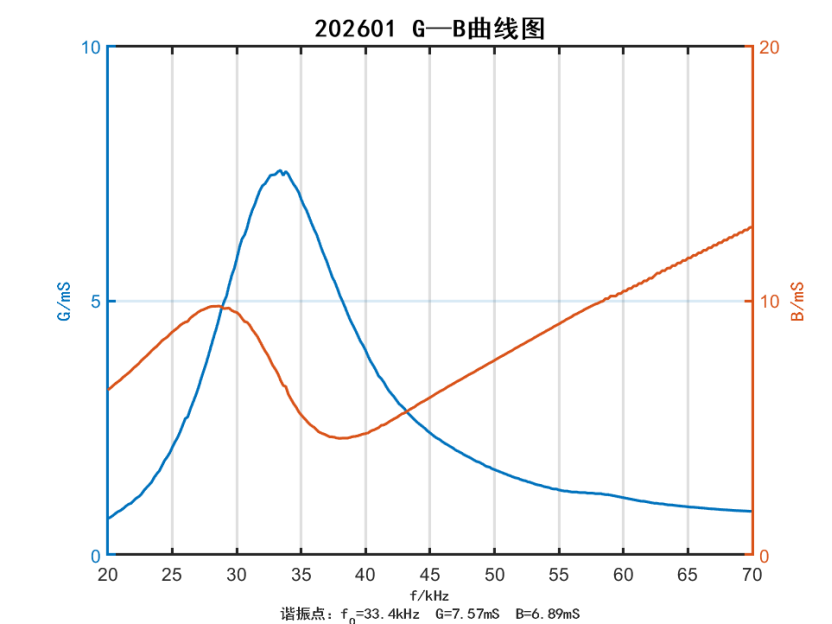

2.2.1. Параметры праводнасці і прымальнасці

f/кГц	202601#		202602#
	Г/мс	B/ms	Г/мс	B/ms
20	0.73	6.51	0.71	6.52
25	2.13	8.79	2.12	8.85
30	5.83	9.56	6.07	9.61
35	7.00	5.53	6.89	5.33
40	4.03	4.80	3.91	4.84
45	2.41	6.22	2.36	6.28
50	1.69	7.68	1.67	7.74
55	1.29	9.11	1.29	9.16
60	1.14	10.40	1.13	10.43
65	0.96	11.70	0.95	11.70
70	0.87	12.90	0.86	12.98

Адчувальнасць прыёму дБ）

f/кГц	202601#	202602#
20	-196.7	-195.3
25	-200.8	-198.9
30	-192.5	-194.9
33	-194.0	-193.9
35	-193.3	-194.9
40	-191.3	-193.8
45	-195.6	-199.4
50	-202.7	-205.4
55	-202.0	-203.1
60	-208.6	-209.8
65	-210.5	-210.5

Адказ перадачы (дБ)

f/кГц	202601#	202602#
20	136.7	138.6
25	142.4	144.1
30	149.5	147.0
33	150.1	149.9
35	150.0	148.5
40	149.1	147.1
45	148.1	144.5
50	145.2	142.6
55	141.2	138.6
60	142.1	138.6
65	141.2	139.7

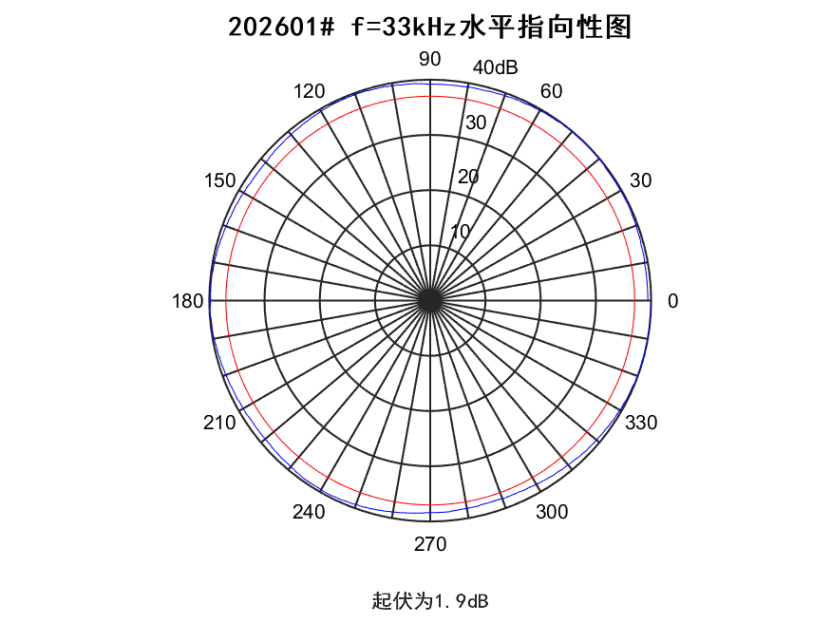

Гарызантальная накіраванасць

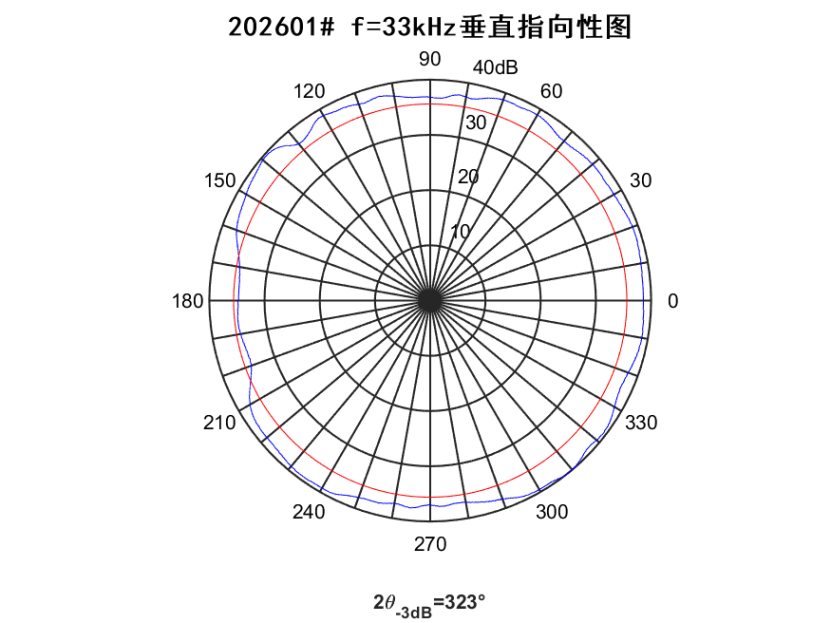

Вертыкальная накіраванасць
