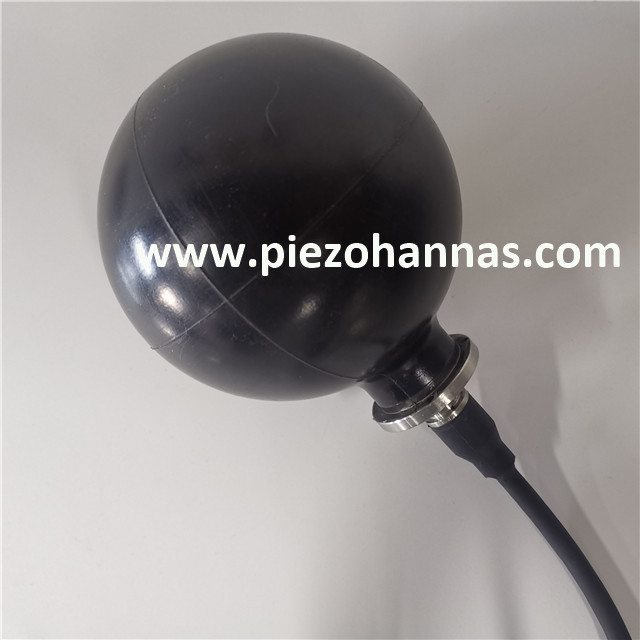

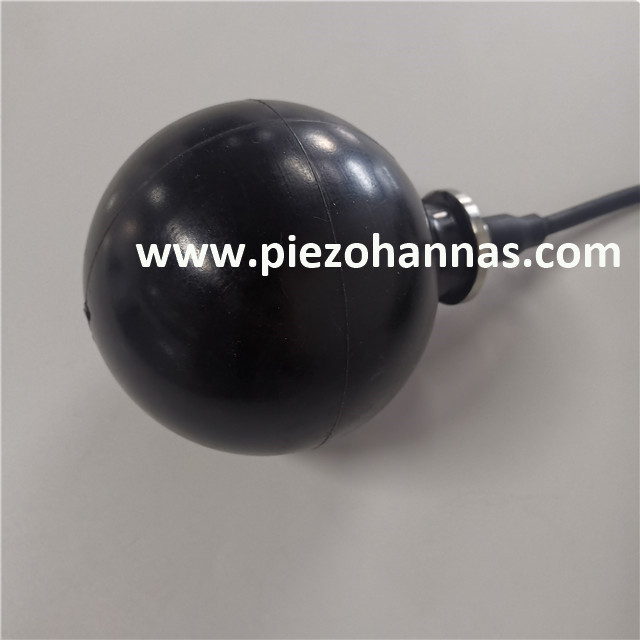

Сферычны гідрафон пераўтваральніка 14-20 кГц для акустычных мадэмаў

1.Умовы вымярэння



вымярэнне адлегласці	1м ~ 3м
вымярэнне глыбіні	1м ~ 3м

Аснова вымярэння

GB/T 7965-2002 'Вымярэнне акустычнага падводнага акустычнага пераўтваральніка'.



2. Змест вымярэнняў:

Працоўны дыяпазон частот: 14 кГц ~ 20 кГц.

Рэакцыя на выпраменьванне напружання:

Вымерайце характарыстыку выпраменьвання ў працоўным дыяпазоне частот, дзе 16 кГц складае не менш за 143 дБ; узровень крыніцы гуку не менш за 185 дБ.

Накіраванасць: гарызантальная всенаправленная.

Гідрастатычны ціск: 4MPa.



3. Дадзеныя вымярэнняў:

1.

Адказ на напружанне перадачы і ўзровень крыніцы гуку (дБ)



f/кГц	д/м	UF/VPP	UJ/mVPP	M0	SvL/дБ	SL/дБ
14	2	550	150	-205.7	140.4	186.2
15	2	400	150	-205.9	143.4	186.4
16	2	340	150	-206.1	145.0	186.6
17	2	280	150	-206.3	146.9	186.8
18	2	310	150	-206.5	146.2	187.0
19	2	330	150	-206.7	145.9	187.2
20	2	400	150	-206.8	144.3	187.3



Накіраванасць:









Выпрабаванне гідрастатычным ціскам :

Пасля таго як пераўтваральнік прайшоў выпрабаванне гідрастатычным ціскам 4 МПа/1 гадзіну, 0 МПа/0,25 гадзіну, 4 МПа/1 гадзіну, 0 МПа/0,25, супраціўленне ізаляцыі паміж станоўчым і адмоўным электродамі пераўтваральніка перавышае 500 М Ом..
