HS/T16
HS/T16

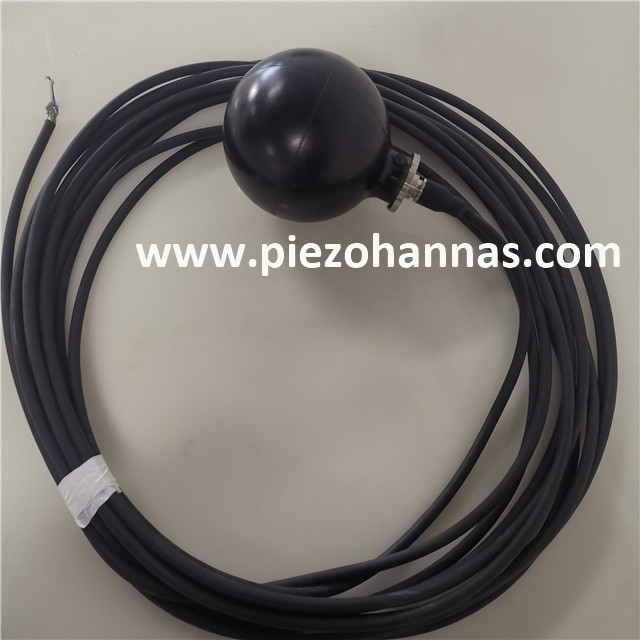

14kHz-20kHz převodník sférický hydrofon pro akustické modemy

1. Podmínky měření
měření vzdálenosti |
1m až 3m |
měření hloubky |
1m až 3m |
2. Obsah měření:
Pracovní frekvenční pásmo: 14kHz ~ 20kHz.
Odezva na emisi napětí:
Změřte emisní odezvu v pracovním frekvenčním pásmu, kde 16 kHz není menší než 143 dB; úroveň zdroje zvuku není nižší než 185 dB.
Směrovost: horizontální všesměrová.
Hydrostatický tlak: 4MPa.
3. Údaje o měření:
1.
Odezva vysílacího napětí a úroveň zdroje zvuku (dB)
f/kHz |
d/m |
UF/VPP |
UJ/mVPP |
M0 |
SvL/dB |
SL/dB |
14 |
2 |
550 |
150 |
-205.7 |
140.4 |
186.2 |
15 |
2 |
400 |
150 |
-205.9 |
143.4 |
186.4 |
16 |
2 |
340 |
150 |
-206.1 |
145.0 |
186.6 |
17 |
2 |
280 |
150 |
-206.3 |
146.9 |
186.8 |
18 |
2 |
310 |
150 |
-206.5 |
146.2 |
187.0 |
19 |
2 |
330 |
150 |
-206.7 |
145.9 |
187.2 |
20 |
2 |
400 |
150 |
-206.8 |
144.3 |
187.3 |
Směrovost:

Zkouška hydrostatickým tlakem :
Poté, co byl snímač podroben zkoušce hydrostatickým tlakem 4MPa/1h, 0MPa/0,25h, 4MPa/1h, 0MPa/0,25, je izolační odpor mezi kladnými a zápornými elektrodami snímače větší než 500M Ω.
