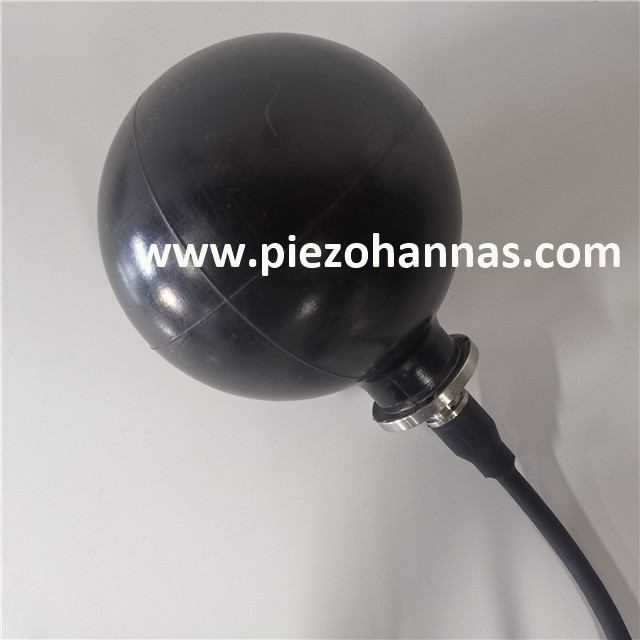

14kHz-20kHz Transducer Sferiese Hidrofoon vir Akoestiese Modems

1.Meettoestande



afstand te meet	1m ~ 3m
diepte meet	1m ~ 3m

Meting basis

GB/T 7965-2002 'Acoustic Underwater Acoustic Transducer Measurement'.



2. Meting inhoud:

Werkfrekwensieband: 14kHz ~ 20kHz.

Spanning emissie reaksie:

Meet die emissiereaksie in die werkfrekwensieband, waar 16kHz nie minder as 143dB is nie; die klankbronvlak is nie minder nie as 185dB.

Rigting: horisontaal alrigting.

Hidrostatiese druk: 4MPa.



3. Meetdata:

1.

Stuur spanningsreaksie en klankbronvlak (dB)



f/kHz	d/m	UF/VPP	UJ/mVPP	M0	SvL/dB	SL/dB
14	2	550	150	-205.7	140.4	186.2
15	2	400	150	-205.9	143.4	186.4
16	2	340	150	-206.1	145.0	186.6
17	2	280	150	-206.3	146.9	186.8
18	2	310	150	-206.5	146.2	187.0
19	2	330	150	-206.7	145.9	187.2
20	2	400	150	-206.8	144.3	187.3



Rigting:









Hidrostatiese druk toets :

Nadat die transducer 4MPa/1h, 0MPa/0.25h, 4MPa/1h, 0MPa/0.25 hidrostatiese druktoets ondergaan het, is die isolasieweerstand tussen die positiewe en negatiewe elektrodes van die transducer groter as 500M Ω.
