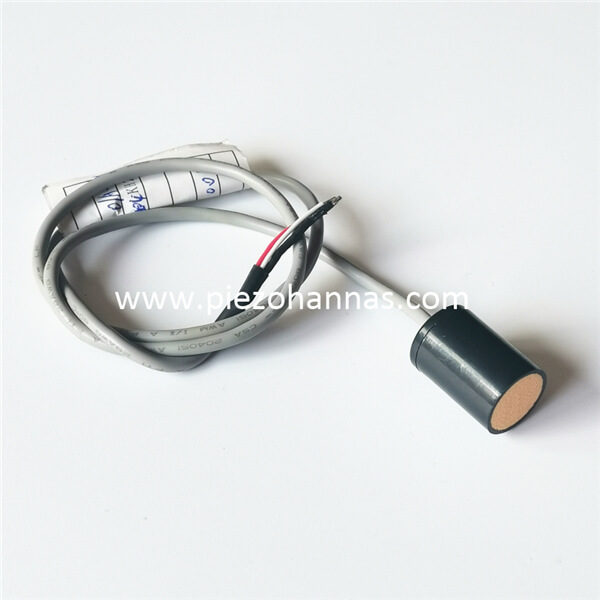

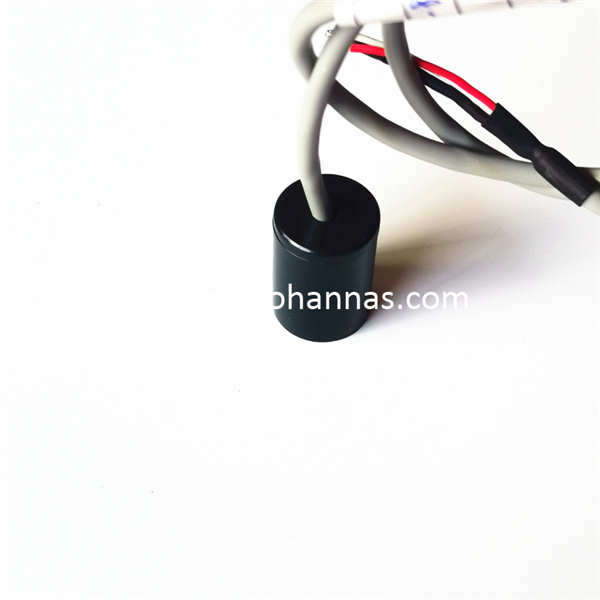

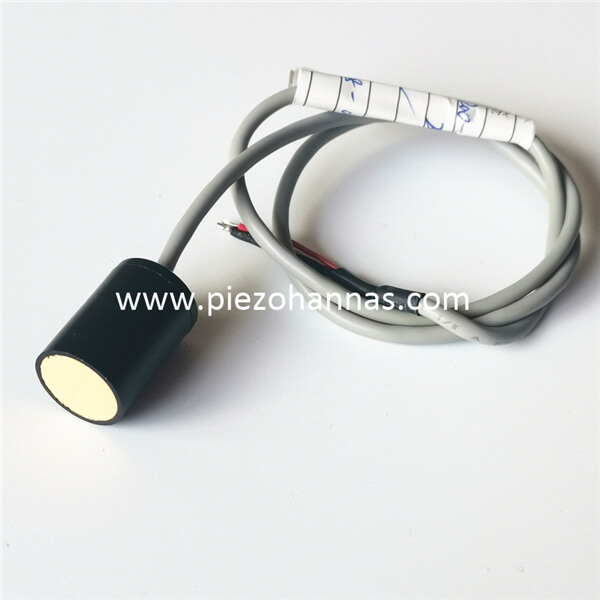

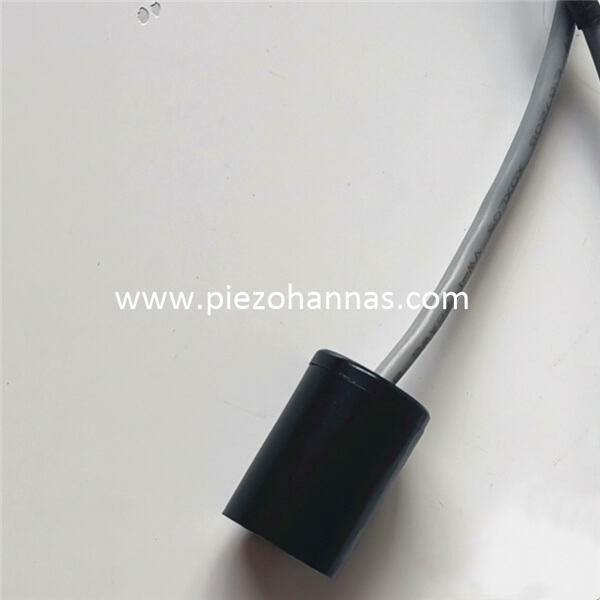

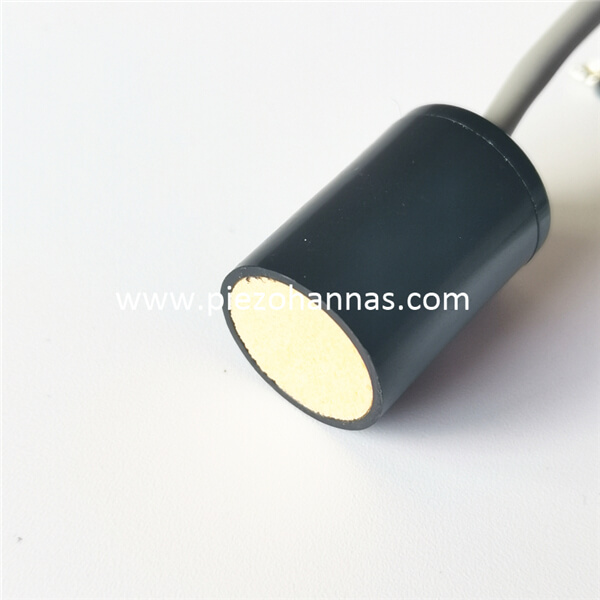

مخصص محول المدى بالموجات فوق الصوتية محول كهرضغطية بالموجات فوق الصوتية المضادة للتصادم

مخصص محول المدى بالموجات فوق الصوتية محول كهرضغطية بالموجات فوق الصوتية المضادة للتصادم

المعلمات التقنية:

أغراض	المعلمات التقنية		صورة
اسم	محول بالموجات فوق الصوتية 160 كيلو هرتز
نموذج	فا-160-02أ
تكرار	160 كيلو هرتز ± 5%
مسافة الكشف	0.12~ 2 م
الحد الأدنى من المعاوقة الموازية	350Ω±20 %
السعة	1000pF ± 20 ％ @ 1 كيلو هرتز
حساسية	تحميل جهد القيادة: 750 فولت لكل ثانية، المسافة: 0.3 متر 、سعة الصدى : 45 ​​مللي فولت
التشغيل الجهد االكهربى	قمة الجهد ＜ 1000 Vpp
التشغيل درجة حرارة	-40～ +80 درجة مئوية
ضغط	≥3 كيلو أو 0.3 ميجا باسكال
زاوية	(عرض الشعاع ) عرض شعاع نصف الطاقة @-3dB: 8°± 10%، زاوية حادة: 19 درجة ± 10%
مواد الإسكان	بوم
طلب	مقياس المستوى بالموجات فوق الصوتية، والرصد، ومكافحة الاصطدام، والأمن
البعد	20*22
مستوى الحماية	IP68
وزن	13 جرام ± 5 ％ ( الطول : 20 سم )
تعليمات الأسلاك	واجهة متكاملة : أحمر + ，أبيض- ，أسود: سلك محمي (  مستشعر درجة الحرارة اختياري )

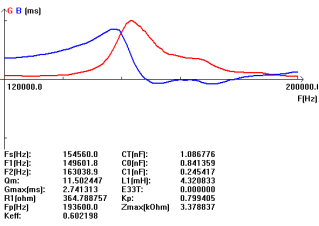

منحنى القبول		مخطط هيكل المنتج

مخطط كتلة لمحول المسافة بالموجات فوق الصوتية:

رسم تخطيطي لمستشعر درجة الحرارة  (الطراز: MF58_502F3470) :


تعليمات الكابل من النوع المتكامل:

1. تعليمات الأسلاك لمحول الطاقة: واجهة (3pin، طرف 2.54 مم)
أحمر: محول +
أبيض: محول -
أسود: حماية


2. تعليمات كابل مستشعر درجة الحرارة: واجهة (3pin، طرف 2.0 مم)

الأحمر والأسود هما أسلاك مستشعر درجة الحرارة

نوع منفصل: كابل قياسي 10 متر، مع كل 50 متر إضافي من الكابل، توهين الإشارة هو 6 ديسيبل

تعليمات الأسلاك ثلاثية النواة:

    أحمر: محول الطاقة +
     أزرق: مستشعر درجة الحرارة +
     أسود: تعليمات عامة

 - تعليمات الأسلاك رباعية النواة:

أحمر: محول طاقة +
أصفر: محول طاقة -
أزرق، أسود: مستشعر درجة الحرارة

ما الذي يدخل في صنع محول الطاقة؟

المكون الرئيسي لمحول العمق هو العنصر الخزفي. وهو الجزء الذي يحول النبضات الكهربائية إلى موجات صوتية، وعندما يعود الصدى، يقوم عنصر البيزوسيراميك بتحويل الموجات الصوتية مرة أخرى إلى طاقة كهربائية. غالبًا ما تكون العناصر الخزفية الخزفية على شكل قرص، ولكنها قد تكون أيضًا على شكل شريط أو حلقة. قد يحتوي محول الطاقة على عنصر واحد أو سلسلة من العناصر المرتبطة معًا تسمى المصفوفة. يتكون محول الطاقة من ستة مكونات منفصلة.
