1MHz titaniumlegering ultrasoniese diepte-omskakelaar vir ultrasoniese vloeimeter

Deel na:

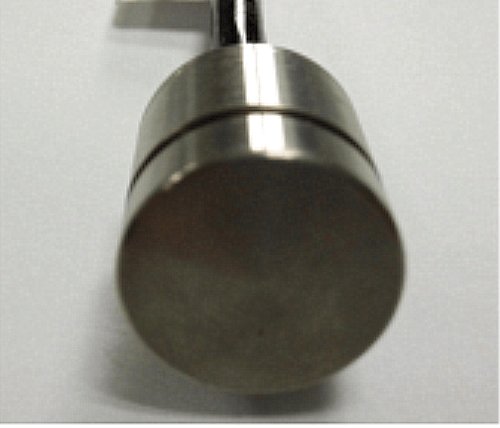

1MHz titaniumlegering ultrasoniese diepte-omskakelaar vir ultrasoniese vloeimeter

Toepassing: ultrasoniese vloeimeter, duikboot-afstandsmeter

Beskikbaarheid:

Hoeveelheid:



Doen navraag Voeg by mandjie

Model:
PHW-1M-01NA
Handelsmerk:
Piezohans
Kode:
PHW-1M-01NA

Produkbeskrywing

1MHz titaniumlegering ultrasoniese diepte-omskakelaar vir ultrasoniese vloeimeter

1. Inleiding

U nderwater sonner- omskakelaar gebruik ultrasoniese golwe om onderwater uit te stuur, en word teruggekaats wanneer hulle gemete voorwerp ontmoet. Dit kan afstand tussen die sensor en die gemete voorwerp opspoor en stuur dan na skepe, boeie, onderwater onbemande lugvoertuie, ens. As 'n dieptepeiler kan dit ook vir onderwaterafstandmeting gebruik word.

Die produkbeskermingsvlak bereik IP68-vlak, en dit kan vir 'n lang tyd onder water 100 meter geweek word sonder skade. (Let daarop dat die kabeluitlaatgedeelte van die instrument betroubaar verseël moet word na bedrading om water te vermy)

2. Tegniese parameters:

Items	Tegniese parameters		Beeld
Naam	1MHz onderwater ultrasoniese transducer
Model	PH W-1M-01NA
Frekwensie	1MHz ± 5%
Opsporingsafstand	0.05 ～ 3m
Minimum Parallelle lmpedansie	90Ω±20 ％
Kapasitansie	1040pF±20 ％ @1KHz
Sensitiwiteit	Uitstuurspanning: 24Vpp, afstand: 0.3m, Echo Amplitude: 400mV
Bedryf Spanning	Piek Spanning ＜300VPP
Bedryf Temperatuur	-40～ +80℃
Druk	≤ 3Kilos of 0,3 MPa
Hoek	(Straalwydte ) Halfkragstraalwydte@-3dB:5°±1， Skerp hoek::11°±2
Behuisingsmateriaal	titanium legering
Gebruik	ultrasoniese vloeimeter, duikboot-afstandsmeter
Installasie Dimensie	Sien die produkstruktuurtekening
Beskermingsvlak	IP68
Gewig	28g±5 ％ (Lengte: 13 cm)
Bedradingsinstruksies	Rooi+，Wit-，Swart: afgeskermde draad；（sonder temperatuursensor by verstek）

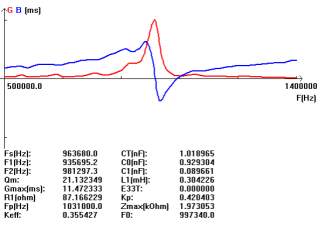

Toelatingskurwe		Produkstruktuurdiagram

3. Temperatuursensor Skematiese Diagram van Transducer, Toetskring Skematiese Diagram

1MHz diepte ultrasoniese transducer titanium legering diepte sonner transducer 1MHz diepteklankomskakelaarmontering ultrasoniese transducer vir ultrasoniese vloeimeter titanium legering onderwater ultrasoniese transducer onderwater diepte sonner omskakelaar montering ultrasoniese sensor vir ultrasoniese vloeimeter ultrasoniese sonde vir ultrasoniese vloeimeter ultrasoniese 3M diepte-omskakelaar onder water titanium legering onderwater ultrasoniese diepte sensor
