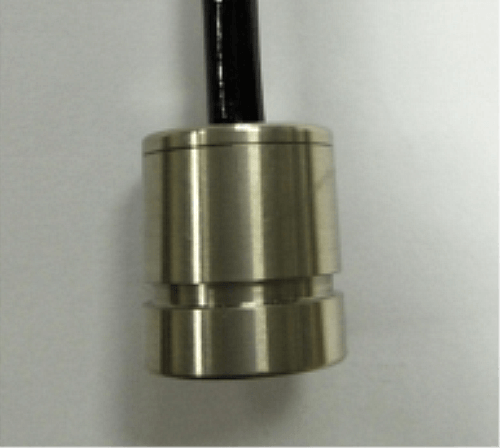

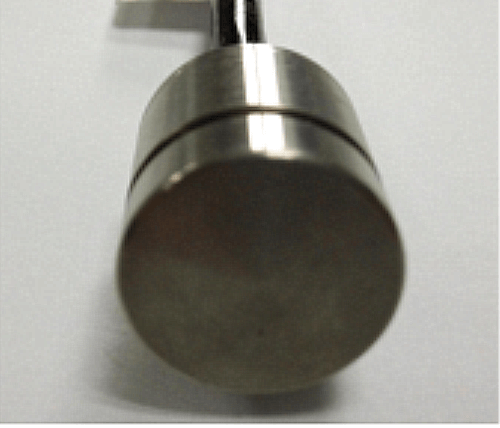

Ультрагукавы датчык глыбіні з тытанавага сплаву 1 МГц для ультрагукавога расходомера

Ультрагукавы датчык глыбіні з тытанавага сплаву 1 МГц для ультрагукавога расходомера



 1. Уводзіны



падводнага эхалота Датчык  выкарыстоўвае ультрагукавыя хвалі для перадачы пад вадой і адлюстроўваецца назад, калі яны сустракаюцца з вымяраным аб'ектам. Ён можа вызначаць адлегласць паміж датчыкам і вымяраным аб'ектам, а затым перадае іх на караблі, буі, падводныя беспілотныя лятальныя апараты і г. д. У якасці эхалота ён таксама можа выкарыстоўвацца для падводнага вымярэння адлегласці.



Узровень абароны прадукту дасягае ўзроўню IP68, і яго можна доўга замочваць пад вадой на глыбіні 100 метраў без пашкоджанняў. (Звярніце ўвагу, што частка кабельнага выхаду прыбора павінна быць надзейна загерметызавана пасля праводкі, каб пазбегнуць вады)



2. Тэхнічныя параметры:





Прадметы	Тэхнічныя параметры		Малюнак
Імя	1 МГц Падводны ультрагукавой датчык
мадэль	PH W-1M-01NA
Частата	1 МГц ± 5%
Дыстанцыя выяўлення	0.05 ～ 3м
Мінімум Паралельны імпеданс	90Ω±20 %
Ёмістасць	1040 пФ±20 ％ пры 1 кГц
Адчувальнасць	Напружанне выпраменьвання: 24Vpp, адлегласць: 0,3 м, амплітуда рэха: 400 мВ
Аперацыйная Напруга	Пікавая Напружанне <300VPP
Аперацыйная тэмпература	-40~ +80 ℃
Ціск	≤ 3 кіло або 0,3 Мпа
Вугал	(Шырыня прамяня ) Шырыня прамяня на палову магутнасці@-3 дБ:5°±1， Востры вугал::11°±2
корпуса Матэрыял	тытанавы сплаў
Выкарыстанне	ультрагукавы расходомер, падводны далямер
Ўстаноўка Вымярэнне	Глядзіце малюнак структуры вырабы
Узровень абароны	IP68
Вага	28g±5 % （Даўжыня：13cm）
Інструкцыя па праводцы	Чырвоны+，Белы-，Чорны: экранаваны провад； （без датчыка тэмпературы па змаўчанні）
Крывая адмітансу		Структурная схема прадукту

3. Прынцыповая схема датчыка тэмпературы пераўтваральніка, прынцыповая схема выпрабавальнай схемы
