1MHz سبائك التيتانيوم محول عمق بالموجات فوق الصوتية لمقياس الجريان بالموجات فوق الصوتية

1MHz سبائك التيتانيوم محول عمق بالموجات فوق الصوتية لمقياس الجريان بالموجات فوق الصوتية



 1. مقدمة



يستخدم الموجات طاقة المسبار تحت الماء محول  فوق الصوتية للإرسال تحت الماء، وينعكس مرة أخرى عندما يلتقي بالجسم المقاس. يمكنه اكتشاف المسافة بين المستشعر والجسم المقاس ثم ينقل إلى السفن والعوامات والمركبات الجوية بدون طيار تحت الماء، وما إلى ذلك. وباعتباره مسبارًا للعمق، يمكن استخدامه أيضًا لقياس المسافة تحت الماء.



يصل مستوى حماية المنتج إلى مستوى IP68، ويمكن نقعه لفترة طويلة تحت الماء على عمق 100 متر دون أي ضرر. (لاحظ أن جزء منفذ الكابل في الجهاز يحتاج إلى أن يكون مغلقًا بشكل موثوق بعد توصيل الأسلاك لتجنب الماء)



2. المعلمات التقنية:

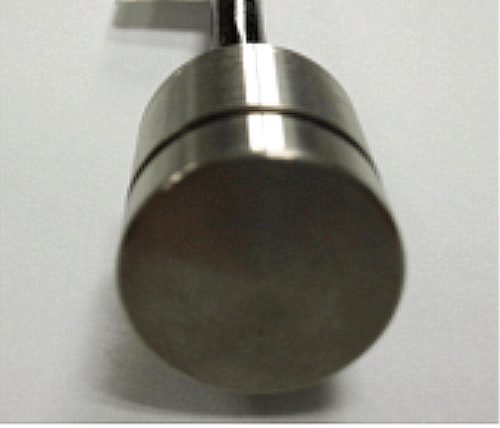

أغراض	المعلمات التقنية		صورة
اسم	1 ميجا هرتز محول بالموجات فوق الصوتية تحت الماء
نموذج	الرقم الهيدروجيني W-1M-01NA
تكرار	1 ميجا هرتز ± 5%
مسافة الكشف	0.05 ～ 3م
الحد الأدنى المعاوقة الموازية	90Ω±20 %
السعة	1040pF ± 20 ％ @ 1 كيلو هرتز
حساسية	الجهد الكهربي المنبعث: 24Vpp، المسافة: 0.3 متر، سعة الصدى: 400 مللي فولت
التشغيل الجهد االكهربى	قمة الجهد الكهربي <300VPP
التشغيل درجة حرارة	-40～ +80 درجة مئوية
ضغط	≥ 3 كيلو أو 0.3 ميجا باسكال
زاوية	(عرض الشعاع ) عرض شعاع نصف الطاقة @ -3 ديسيبل: 5 درجة ± 1، زاوية حادة::11°±2
الإسكان مواد	سبائك التيتانيوم
الاستخدام	مقياس التدفق بالموجات فوق الصوتية، مكتشف نطاق الغواصة
تثبيت البعد	انظر رسم هيكا المنتج
مستوى الحماية	IP68
وزن	28 جرام ± 5 ％ (الطول: 13 سم)
تعليمات الأسلاك	أحمر +، أبيض-، أسود: سلك محمي؛ (بدون مستشعر درجة الحرارة بشكل افتراضي)
منحنى القبول		مخطط هيكل المنتج

3. رسم تخطيطي لمستشعر درجة الحرارة لمحول الطاقة، رسم تخطيطي لدائرة الاختبار
