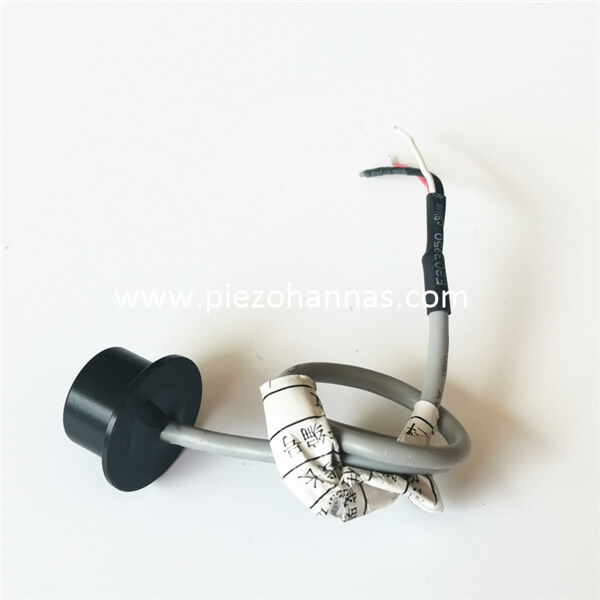

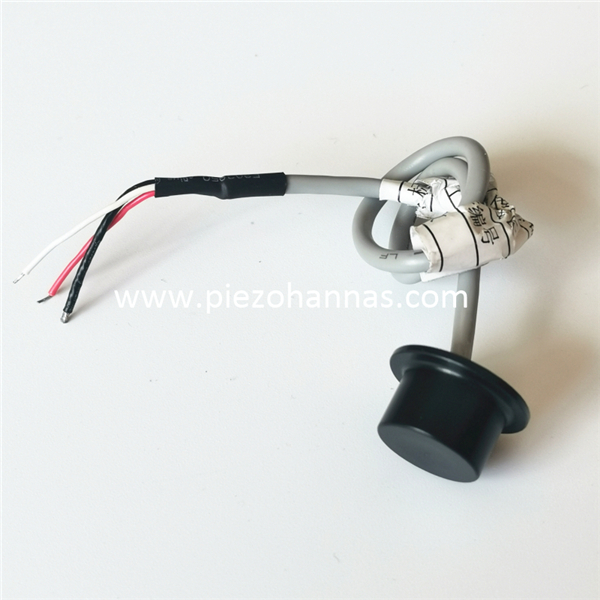

Спеціальний ультразвуковий перетворювач П'єзоелектричний перетворювач для ультразвукового газового витратоміра

Спеціальний ультразвуковий перетворювач П'єзоелектричний перетворювач для ультразвукового газового витратоміра

Технічні параметри:

Предмети	Технічні параметри		Зображення
Ім'я	200 кГц Ультразвуковий перетворювач
Модель	ПН А-200-01Т М
Частота	200 кГц ± 5%
Відстань виявлення	0.10～ 1,5 м
Мінімальний паралельний імпеданс	440Ω±20 ％
Ємність	780pF±20 ％ @1KHz
Чутливість	Напруга навантаження ​м: 800Vpp ，Відстань : 0,3 ， Амплітуда відлуння : 25мВ
Операційна Напруга	пік Напруга ＜ 900 Vpp
Операційна температура	-40~ +80 ℃
Тиск	≤3 кг або  0,3 МПа
Кут	(Ширина променя ) Ширина променя на половинній потужності при -3 дБ: 7°± 10%， Гострий кут: 17°± 10%
Матеріал корпусу	POM
використання	Ультразвуковий лічильник газу
вимір	Подробиці дивіться на кресленнях конструкції
Рівень захисту	IP68
вага	8g±5 ％ ( довжина дроту : 25 см ）
Інструкції з підключення	інтерфейс: червоний: датчик +, білий: датчик -, чорний: екранований дріт (датчик температури не є обов’язковим)
Крива адмітансу		Структурна схема продукту

Структурна схема ультразвукового датчика відстані:

Принципова схема датчика температури  (модель: MF58_502F3470) :


Інструкція кабелю інтегрованого типу:
1. Інструкція з підключення датчика: інтерфейс (3 контакти, роз’єм 2,54 мм)
Червоний: датчик +
білий: датчик –
чорний: екранування


2. Інструкція кабелю датчика температури: інтерфейс (3 контакти, роз’єм 2,0 мм)

Червоний і чорний позначають датчик температури електропроводка

Тип розділення: стандартний кабель довжиною 10 м, з кожними додатковими 50 м кабелю ослаблення сигналу становить 6 дБ.

Інструкції з трижильного підключення:

    червоний: перетворювач +
     синій: датчик температури +
     чорний: відкритий

 - інструкції з підключення чотирьох жил:

червоний: перетворювач +
жовтий: перетворювач -
синій, чорний: датчик температури

Застосування для ультразвукового газового витратоміра:

Промислові газові витратоміри широко використовуються для рідин і води, давно визнано, що технологія затискачів газових витратомірів не може бути застосована для вимірювання масової витрати газу в основному через фундаментальні теоретичні межі вимірювання. передана звукова енергія приймається традиційними ультразвуковими перетворювачами. Однак удосконалення технології вимірювання потоку газу та обробки за допомогою кліщів означають, що, незважаючи на нижчі рівні акустичного опору та вищі рівні загасання в більшості газів, затискачі на витратомірі газу тепер можуть вимірювати час проходження в газах, де співвідношення сигнал/шум надзвичайно низьке. Тепер можна вимірювати природний газ, пару, стиснене повітря, водень, стиснене повітря та багато іншого за допомогою затискачів на витратомірах.
