Piezoelektrisk keramik har revolutionerat olika tekniska områden med sin unika förmåga att omvandla mekanisk energi till elektrisk energi och vice versa. Dessa material är kärnan i otaliga enheter, från enkla hushållsapparater till sofistikerad medicinsk utrustning. Förståelse piezoelektrisk keramik är avgörande för att främja innovation inom elektronik, materialvetenskap och ingenjörskonst. Den här artikeln fördjupar sig i de grundläggande principerna, materialegenskaper, tillverkningsprocesser och olika tillämpningar av piezoelektrisk keramik, vilket ger en omfattande översikt för både forskare och yrkesverksamma.
Piezoelektricitet, härlett från det grekiska ordet 'piezein', som betyder att trycka eller klämma, hänvisar till den elektriska laddningen som ackumuleras i vissa fasta material som svar på pålagd mekanisk påkänning. Omvänt kan dessa material deformeras mekaniskt när ett elektriskt fält appliceras, ett fenomen som kallas den omvända piezoelektriska effekten. Den underliggande mekanismen involverar förskjutning av joner inom ett kristallgitter, vilket leder till polarisering och generering av en elektrisk potential.
Den piezoelektriska effekten är naturligt kopplad till materialens kristallstruktur. Endast kristaller som saknar ett symmetricentrum uppvisar piezoelektriska egenskaper. I dessa icke-centrosymmetriska kristaller kan mekanisk spänning ändra fördelningen av elektriska laddningar, vilket resulterar i polarisering. Vanliga kristallklasser som visar piezoelektricitet inkluderar wurtzitstrukturer som zinkoxid och galliumnitrid, såväl som perovskitstrukturer som blyzirkonattitanat (PZT).
Matematiskt beskrivs piezoelektricitet genom att koppla ekvationer som relaterar mekanisk töjning och spänning till elektriskt fält och elektrisk förskjutning. De grundläggande ekvationerna involverar tensorer som representerar de piezoelektriska konstanterna, som är materialspecifika parametrar som kvantifierar det piezoelektriska svaret. Dessa ekvationer är avgörande för att designa enheter som använder den piezoelektriska effekten, vilket möjliggör exakta förutsägelser av materialbeteende under olika elektriska och mekaniska förhållanden.
Utvecklingen av piezoelektrisk keramik har utökat utbudet av material som uppvisar piezoelektricitet bortom naturliga kristaller. Dessa konstruerade material är viktiga för praktiska tillämpningar på grund av deras förbättrade egenskaper och enkla tillverkning.
PZT är den mest använda piezoelektriska keramen, känd för sina höga piezoelektriska koefficienter och mångsidighet. Genom att variera förhållandet mellan blyzirkonat och blytitanat kan tillverkare skräddarsy materialets egenskaper för att passa specifika applikationer. PZT-keramik är väsentligt i ställdon, sensorer och givare på grund av deras starka piezoelektriska respons och höga Curie-temperatur.
Bariumtitanat (BaTiO 3) var en av de första upptäckta piezoelektriska keramerna och är fortfarande betydande i vissa tillämpningar. Andra ferroelektriska keramer, såsom kaliumniobat (KNbO 3) och natriumkaliumniobat ((K,Na)NbO 3), utforskas för sina blyfria egenskaper, och tar upp miljöproblem förknippade med blybaserade material. Dessa alternativ är avgörande för att utveckla hållbara piezoelektriska enheter.
Tillverkningen av piezoelektrisk keramik innefattar flera kritiska steg för att uppnå önskade materialegenskaper och prestanda. Avancerade tillverkningstekniker säkerställer konsekvens, kvalitet och funktionalitet i industriella applikationer.
Det första steget innebär att syntetisera fina keramiska pulver med exakta kemiska sammansättningar. Reaktionsmetoder i fast tillstånd används vanligtvis, där råmaterial blandas, kalcineras och mals för att uppnå homogenitet. Pulvren pressas sedan till önskade former och sintras vid höga temperaturer för att bilda täta keramiska kroppar. Sintringsparametrar påverkar avsevärt mikrostrukturen och följaktligen de piezoelektriska egenskaperna hos keramiken.
Efter sintring uppvisar keramerna inte piezoelektricitet i sig på grund av slumpmässig orientering av ferroelektriska domäner. Polingprocessen anpassar dessa domäner genom att applicera ett starkt elektriskt fält vid förhöjda temperaturer. Denna inriktning inducerar en nettopolarisering, vilket möjliggör den piezoelektriska effekten. Att kontrollera polningsförhållandena, såsom fältstyrka och temperatur, är avgörande för att optimera materialprestanda.
Att förstå egenskaperna hos piezoelektrisk keramik är avgörande för att designa och optimera enheter. Nyckelegenskaper inkluderar piezoelektriska koefficienter, dielektriska konstanter, mekanisk hållfasthet och temperaturstabilitet.
Piezoelektriska koefficienter, såsom d 33 och d 31, kvantifierar materialets förmåga att omvandla mekanisk spänning till elektrisk laddning och vice versa. Höga koefficienter indikerar starka piezoelektriska svar, vilket är önskvärt för känsliga sensorer och effektiva ställdon. Dessa koefficienter beror på materialsammansättning, mikrostruktur och polningsförhållanden.
Dielektriska egenskaper, inklusive permittivitet och dielektrisk förlust, påverkar materialets elektriska prestanda. En hög dielektricitetskonstant möjliggör effektiv energilagring och överföring, vilket är viktigt för kondensatorer och givare. Låg dielektrisk förlust minimerar energiförlusten, vilket förbättrar effektiviteten hos piezoelektriska enheter.
Mekaniska egenskaper bestämmer hållbarheten och driftsgränserna för piezoelektrisk keramik. Material måste motstå mekaniska påfrestningar utan försämring av deras piezoelektriska egenskaper. Utmattningsbeteende under cyklisk belastning är särskilt viktigt för livslängden i applikationer som ställdon och sensorer som utsätts för upprepade rörelser.
Piezoelektrisk keramik är en integrerad del av en mängd applikationer på grund av deras förmåga att interagera med mekanisk och elektrisk energi. Från daglig hemelektronik till avancerade industriella system, deras mångsidighet är oöverträffad.
I sensorapplikationer detekterar piezoelektrisk keramik tryck, acceleration, töjning och kraft genom att omvandla mekaniska signaler till elektriska utsignaler. De är avgörande i enheter som accelerometrar, trycksensorer och ultraljudsgivare. Som ställdon omvandlar dessa material elektriska signaler till exakta mekaniska rörelser, vilket möjliggör tillämpningar i precisionspositioneringssystem, bläckstråleskrivare och optiska enheter.

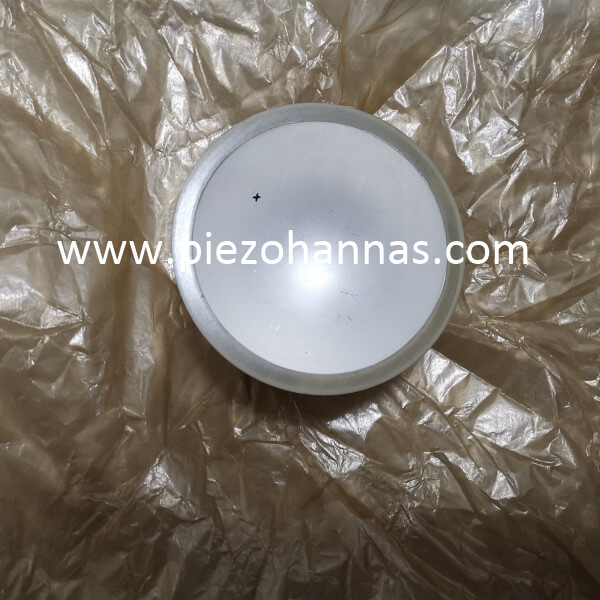

Ultraljudsgivare använder piezoelektrisk keramik för att generera och detektera ultraljudsvågor. Dessa givare är väsentliga i medicinsk bildbehandlingsutrustning, såsom ultraljudsmaskiner, och tillhandahåller icke-invasiva diagnostiska möjligheter. I industriella miljöer används de för oförstörande testning för att upptäcka brister i material och strukturer.
Piezoelektrisk keramik kan skörda mekanisk energi från vibrationer, rörelser eller tryckfluktuationer och omvandla den till elektrisk energi. Denna energiinsamling används för att driva trådlösa sensorer, bärbar elektronik och andra lågeffektsenheter, vilket bidrar till utvecklingen av självförsörjande system och Internet of Things (IoT).
Dessa material används i mikrofoner, högtalare och summer på grund av deras förmåga att omvandla elektriska signaler till ljudvågor och vice versa. Piezoelektriska summer är vanliga i elektroniska enheter som ljudindikatorer, som drar nytta av deras låga strömförbrukning och kompakta storlek.
Även om piezoelektrisk keramik erbjuder många fördelar, erbjuder de också vissa utmaningar som måste hanteras för att optimera användningen i olika applikationer.
Hög känslighet: De uppvisar starka svar på mekaniska och elektriska stimuli.
Snabb svarstid: Idealisk för applikationer som kräver snabb aktivering eller detektering.
Kompakt storlek: Möjliggör miniatyrisering av enheter utan att kompromissa med prestanda.
Energieffektivitet: Låg strömförbrukning gör dem lämpliga för bärbara och batteridrivna enheter.
Bräcklighet: Keramiska material kan vara spröda och känsliga för sprickbildning under hög belastning.
Temperaturkänslighet: Prestanda kan försämras vid extrema temperaturer, vilket begränsar driftsmiljöer.
Depolarisering: Exponering för höga temperaturer eller elektriska fält kan leda till förlust av polarisering och försämrade piezoelektriska egenskaper.
Miljöhänsyn: Blybaserad keramik utgör hälso- och miljörisker, vilket kräver utveckling av blyfria alternativ.
Kontinuerlig forskning utökar möjligheter och tillämpningar av piezoelektrisk keramik. Innovationer fokuserar på materialutveckling, tillverkningstekniker och integration med andra teknologier.
Miljöbestämmelser driver sökandet efter blyfri piezoelektrisk keramik. Material som natriumkaliumniobat (KNN) och vismutferrit (BiFeO 3) är lovande kandidater. Dessa material syftar till att matcha eller överträffa prestanda hos traditionell blybaserad keramik samtidigt som de eliminerar giftiga element.
Nanoteknik av piezoelektrisk keramik förbättrar deras egenskaper och möjliggör nya tillämpningar. Nanostrukturering kan förbättra mekanisk flexibilitet, öka ytan och modifiera elektriska egenskaper. Detta framsteg är avgörande för flexibel elektronik, sensorer och energiskördande enheter.
Att kombinera piezoelektrisk keramik med polymerer eller andra material resulterar i kompositer med skräddarsydda egenskaper. Dessa kompositer erbjuder mekanisk flexibilitet och kan designas för att passa specifika applikationskrav. De är särskilt värdefulla i biomedicinsk utrustning och bärbar teknologi.
Inom det medicinska området bidrar piezoelektrisk keramik avsevärt till diagnostik, behandling och patientvård.
Piezoelektriska givare är kärnan i ultraljudsavbildningsenheter. De genererar ultraljudsvågor som penetrerar kroppen och reflekterar vävnader. De återkommande ekona omvandlas tillbaka till elektriska signaler för att bilda diagnostiska bilder, vilket hjälper till att övervaka fostrets utveckling, upptäcka tumörer och vägleda kirurgiska ingrepp.
Avancerade kirurgiska verktyg använder piezoelektriska ställdon för precisionskontroll. Ultraljudsskalpeller, till exempel, vibrerar vid höga frekvenser för att skära vävnad med minimal skada, vilket förbättrar kirurgiska resultat och minskar återhämtningstider.
Forskning om biokompatibla piezoelektriska material syftar till att utveckla implanterbara enheter för övervakning och stimulering av biologiska system. Potentiella applikationer inkluderar pacemakers som drivs av kroppens rörelser och sensorer för hälsoövervakning i realtid, vilket förbättrar patientens komfort och enhetens livslängd.
Framtiden för piezoelektrisk keramik är levande med möjligheter, driven av pågående forskning och teknologins föränderliga behov. Integration med framväxande områden som nanoteknik, bioteknik och förnybar energi kommer att utöka deras tillämpningar.
Piezoelektrisk keramik kommer att spela en avgörande roll för att utveckla smarta material som kan anpassa sig till miljöförändringar. Tillämpningar inom adaptiv optik, vibrationskontroll och strukturell hälsoövervakning är områden av stort intresse, som bidrar till säkerhet och effektivitet inom flyg-, anläggnings- och fordonsindustrin.
Energiskördningsförmåga hos piezoelektrisk keramik är avgörande för att driva trådlösa sensornätverk. Dessa nätverk är viktiga för IoT-applikationer, vilket möjliggör datainsamling och kommunikation utan behov av externa strömkällor, vilket underlättar fjärrövervakning och automatisering.
Piezoelektrisk keramik är oumbärlig i modern teknik och erbjuder unika lösningar inom olika branscher. Deras förmåga att interkonvertera mekanisk och elektrisk energi underbygger innovationer inom avkänning, aktivering och energiskörd. Fortsatt forskning och utveckling utökar sin kapacitet, tar itu med miljöhänsyn och låser upp nya applikationer. En djup förståelse för piezoelektrisk keramik är avgörande för forskare och ingenjörer som strävar efter att avancera teknik och förbättra livskvaliteten.
Piezoelektricitet i keramer uppstår från förskjutning av joner inom deras icke-centrosymmetriska kristallgitter när mekanisk spänning appliceras. Denna förskjutning leder till polarisering och generering av en elektrisk potential. Omvänt orsakar applicering av ett elektriskt fält mekanisk deformation på grund av den omvända piezoelektriska effekten.
PZT gynnas på grund av dess höga piezoelektriska koefficienter, mångsidighet och förmåga att skräddarsys för specifika applikationer genom att justera dess sammansättning. Dess starka piezoelektriska respons och höga Curie-temperatur gör den lämplig för ett brett utbud av enheter, inklusive sensorer, ställdon och givare.
Det primära miljöproblemet är användningen av bly i traditionell piezoelektrisk keramik som PZT. Bly utgör hälso- och miljörisker vid tillverkning och bortskaffande. Följaktligen finns det betydande forskning om att utveckla blyfria piezoelektriska material, såsom kaliumnatriumniobat, för att mildra dessa problem.
Poling riktar in de ferroelektriska domänerna i keramen genom att applicera ett starkt elektriskt fält vid förhöjda temperaturer. Denna inriktning inducerar en nettopolarisering, vilket gör att materialet kan uppvisa piezoelektriska egenskaper. Poleringsprocessen är avgörande för att aktivera den piezoelektriska effekten i keramik efter tillverkning.
Inom medicinsk teknik är piezoelektrisk keramik avgörande i ultraljudsutrustning, vilket ger icke-invasiva diagnostiska möjligheter. De används också i precisionskirurgiska instrument som ultraljudsskalpeller och undersöks för implanterbara enheter som övervakar eller stimulerar biologiska funktioner.
Hård piezoelektrisk keramik är dopad för att motstå hög mekanisk påfrestning och har lägre dielektriska förluster, vilket gör dem lämpliga för applikationer med hög effekt. Mjuk piezoelektrisk keramik har högre piezoelektriska koefficienter och högre dielektriska konstanter men är mer mottagliga för depolarisering, vilket gör dem idealiska för sensorer och lågeffektapplikationer.
Piezoelektrisk keramik omvandlar omgivande mekanisk energi, såsom vibrationer eller tryckförändringar, till elektrisk energi. Denna förmåga utnyttjas i energiskördande enheter för att driva trådlösa sensorer, bärbar elektronik och andra lågeffektsystem, vilket bidrar till utvecklingen av självförsörjande och underhållsfria tekniker.
