Multi-array högintensiv fokuserad ultraljudsgivare

Multi-array HIFU piezokeramiska ultraljudsgivare kan också delas in i två typer, den ena är ren multi-array-form och den andra är multi-fas fasad array-fokusering. Ett rent multi-array-element placerar i allmänhet ett flertal piezoelektriska keramiska ark i den konkava sfäriska ytan på flera tiotals centimeter i en viss regelbundenhet, och centrum för fokusering av alla de piezoelektriska keramiska arken sammanfaller i mitten av det sfäriska centrumet och bildar därigenom ett fokalområde. Svårigheten ligger främst i installationen, positionen för varje fokusering bör vara helt sammanfallande, och de elektriska egenskaperna hos varje piezoelektrisk skiva och stabiliteten hos flera effektförstärkare måste vara helt konsekventa. En typisk multi-array-givare har en piezoelektrisk skiva med en diameter av cirka 30 mm, som är anordnad på de tre olika breddgraderna av den konkava sfäriska ytan, vars antal är 5, 1 1 respektive 16; på den högsta latituden är fyra lasersändare installerade för att markera räckvidden för ultraljudsfältet; mitten av den konkava sfäriska ytan har ett cirkulärt hål för B-ultraljudsövervakningssonden att passera, och många framsteg har gjorts i designen och utvecklingen av ultraljudsgivaren. Det är en multifokusering av ultraljudsgivare, ett multielement HIFU piezo för therary enhet , och de har utvecklats.

Åtta stycken piezoelektrisk keramik är fixerad på givarens skal och är placerad med ett avsmalnande hål och en justerskruv. Den är symmetriskt anordnad på en konisk ring. Fokuseringen av var och en högfokus piezokeramik placeras ovanpå den koniska ringens axel genom att justera skruven för att bilda en högintensiv ultraljudsvåg. I fokalområdet är ultraljudsomvandlaren symmetriskt arrangerad på den koniska ytan av ett flertal konkava sfäriska självfokuserande givare med olika brännvidder, och komponenterna är respektive fokuserade på respektive brännpunkter och fördelade på en gemensam axel för att bilda en lång brännvidd enligt en viss brännvidd, det är således korta brännpunkters regelbundenhet, det är således korta brännpunkter.

Meridian split-typen högfokus ultraljud piezo givare skiljer sig från de två tidigare. Den piezoelektriska keramiken är jämnt uppdelad i sfäriska kåpor med en meridian, och den inre ytan har en krökningsradie som är lika med krökningsradien för den yttre ytan av det matchande lagret, och är tätt sammanfogad till en fullständig kontinuerlig fokuserande strålningsyta. Varje piezoelektrisk keramik har samma krökningsradie och form, och det matchande piezoskiktet öppnas i mitten och installationspositionen för B-ultraljud. Den konkava sfäriska piezoelektriska keramiken är uppdelad i ett flertal individuella grupperingar längs meridionalriktningen, och det akustiska anpassningsskiktet är fortfarande ett konkavt sfäriskt skal med stor öppning och har en enhetlig tjocklek, och resonerar vid arbetsfrekvensen tillsammans med alla piezoelektriska skivor, och realiserar därigenom fältfokusering.

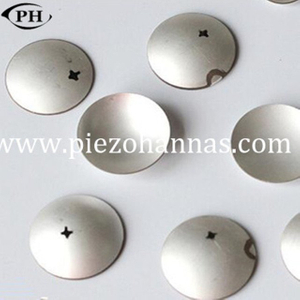

Fokuseringen av Hifu piezoelektriska kristaller är designade för att ligga inom intervallet 50 mm till 120 mm. Eftersom den behandlande tumören vanligtvis är inne i kroppen krävs en stor brännvidd. En sådan stor öppningsvinkel kommer oundvikligen att leda till en stor sondstorlek. , kräver hela maskinens strukturella utformning hänsyn. Fördelen är att det kan minska skadorna på människokroppen på ultraljudsledningsbanan så mycket som möjligt. Samtidigt säkerställs att det finns tillräcklig intensitet och stigande temperatur i fokuspositionen, vilket avsevärt minskar patientens smärta. Det är värt att påpeka att många enheter har förklarat att de kan uppnå smärtfri behandling samtidigt som de främjar högintensiv fokuserad ultraljudstumörbehandling. Utredningen konstaterade att det håller på att Hifu piezoelektrisk sensor som används för ultraljudsbehandling, är det i allmänhet nödvändigt att utföra olika grader av anestesi på patienten. Annars kommer patienten att ha uppenbar smärta. Ultraljudsvågorna passerar genom hudytan på människokroppen. Generellt sett finns det olika grader av brännskador. Högintensiva fokuserade ultraljudsgivare med fullfasad array kan fokuseras.
