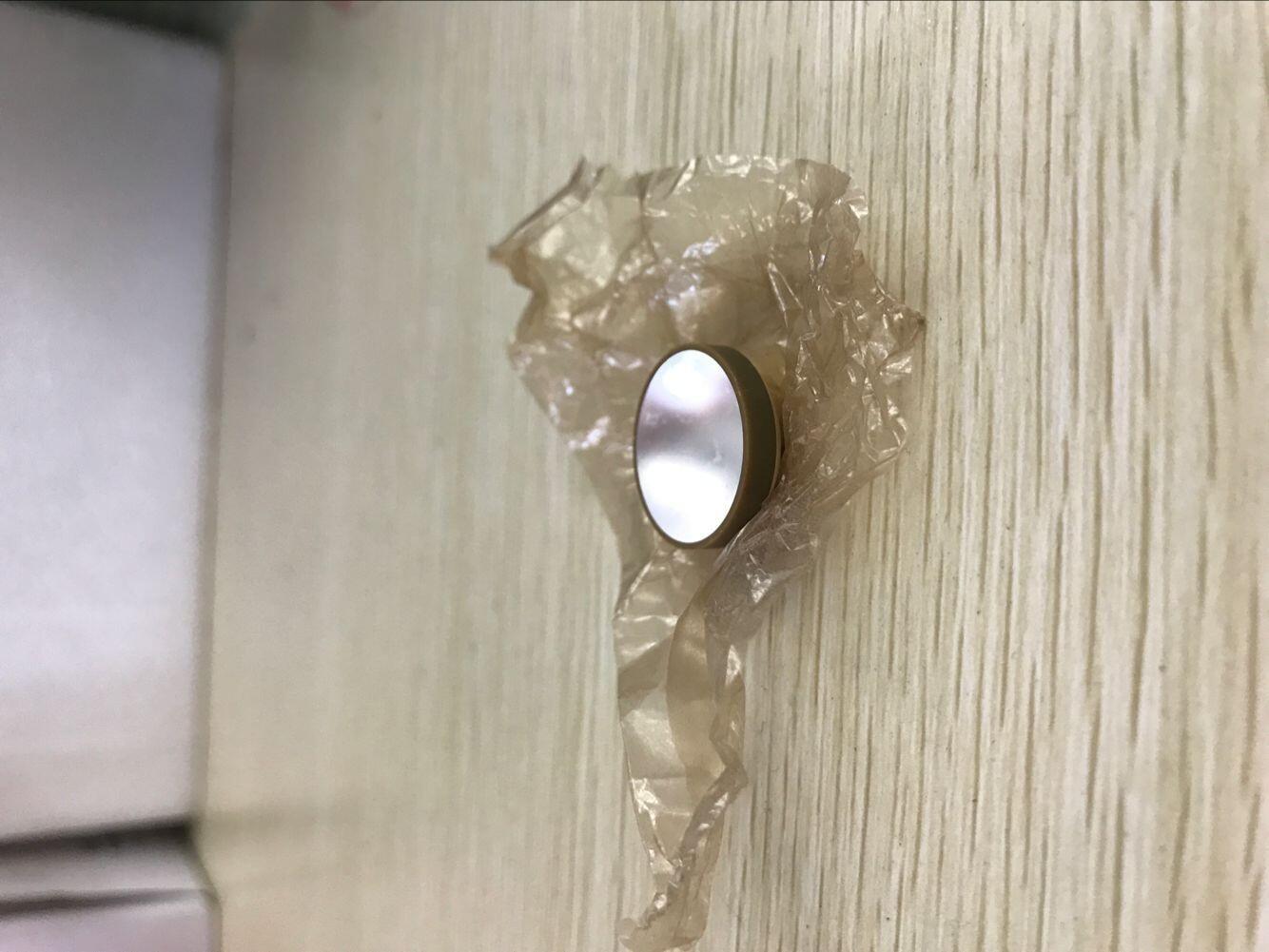

マルチアレイ HIFU 圧電セラミック超 音波トランスデューサーは、純粋なマルチアレイ形式と、マルチフェーズ フェーズド アレイ集束型の 2 つのタイプに分けることもできます。一般に純粋なマルチアレイ素子は、数十センチメートルの凹球面内に複数の圧電セラミックスシートを一定の規則性で配置し、全ての圧電セラミックスシートの集束中心が球心の中心に一致して焦点領域を形成する。難しいのは主に設置にあり、各集束位置を完全に一致させる必要があり、各圧電ウェハーの電気的特性と複数のパワーアンプの安定性を完全に一致させる必要があります。典型的なマルチアレイトランスデューサは、直径約 30 mm の圧電ウェハを備えており、凹球面の 3 つの異なる緯度に配置されており、その数はそれぞれ 5、1、1、16 です。最も高い緯度では、超音波場の範囲をマークするために 4 つのレーザー エミッターが設置されます。凹球面の中心にはB超音波モニタリングプローブが通過するための円形の穴があり、超音波トランスデューサの設計開発において多くの成果が得られました。超音波振動子、多素子のマルチフォーカシングです。 治療装置用HIFUピエゾを開発しました。
振動子シェルには8個の圧電セラミックスが固定されており、位置決めテーパー穴と調整ネジにより位置決めされています。円錐形のリング上に対称的に配置されています。それぞれの着目点は 高焦点ピエゾセラミックは 、ネジを調整して円錐形リングの軸に重ね合わされ、高強度の超音波を形成します。焦点領域では、超音波トランスデューサーは、異なる焦点距離の複数の凹球面自己集束トランスデューサーによって円錐面上に対称的に配置され、構成要素はそれぞれの焦点にそれぞれ集束され、共通の軸上に分布して一定の規則に従って長い焦点距離を形成し、それは短い焦点距離および他の焦点であり、したがって治療時間を短縮する。
子午線分割タイプ 高焦点超音波圧電 トランスデューサは、前の 2 つとは異なります。圧電セラミックは子午線を持つ球形キャップに均等に分割されており、内面は整合層の外面の曲率半径と等しい曲率半径を持ち、完全に連続した集束放射面に密接に接合されています。各圧電セラミックは同じ曲率半径と形状を持ち、一致する圧電層は中央に開口部があり、B-超音波の設置位置が一致します。凹球状圧電セラミックスは子午線方向に沿って複数の個別の配列に分割されており、音響整合層は均一な厚さを有する大口径の凹球殻のままであり、すべての圧電ウエハとともに動作周波数で共振し、それによって集束超音波場を実現する。

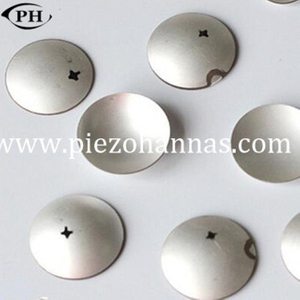

の焦点合わせ Hifu 圧電結晶は 50mm ～ 120mm の範囲内になるように設計されています。治療対象の腫瘍は通常体内にあるため、大きな焦点距離が必要です。このように開口角が大きいと、必然的にプローブのサイズが大きくなります。 、機械全体の構造設計を考慮する必要があります。超音波の伝導経路における人体へのダメージを極力軽減できるのがメリットです。同時に、焦点位置で十分な強度と温度上昇が確保され、患者の痛みが大幅に軽減されます。多くの施設が、高密度焦点式超音波腫瘍治療を推進しながら、無痛治療を実現できると宣言していることは指摘する価値があります。調査の結果、現在進行中であることが判明しました。 超音波治療に使用されるHifu 圧電センサーは 、通常、患者にさまざまな程度の麻酔を実行する必要があります。そうしないと、患者は明らかな痛みを感じることになります。超音波は人体の皮膚表面を通過します。一般に、火傷にはさまざまな程度があります。フルフェーズドアレイを備えた高密度焦点式超音波トランスデューサは、焦点を合わせることができます。
