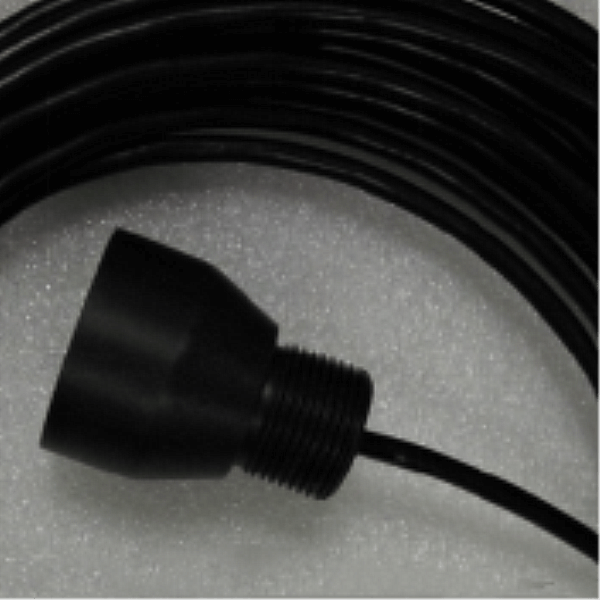

2MHz undervattens ultraljudsflödesmätare för ultraljudsflödesmätare

   2MHz undervattens ultraljudsflödesmätare för ultraljudsflödesmätare

Tekniska parametrar:

Föremål	Tekniska parametrar		Bild
Namn	2MHz undervattens ultraljudsgivare
Modell	PH W- 2M-03A
Frekvens	2MHz± 5 %
Detektionsavstånd	0.05 ～ 3m
Minsta parallellimpedans	12Ω±20 ％
Kapacitans	3800pF±20 ％ @1KHz
Känslighet	drivspänning ​ mVAvstånd : 24 、00 : 0.3m 、Ekoamplitud : 5V
Drift Spänning	Topp Spänning ＜ 150Vpp
Drift Temperatur	-40～ +80℃
Tryck	≤10 kilo eller  1MPa
Vinkel	(Strålbredd ) Halveffekt strålbredd @-3dB: 2.2°± 10 %， Skarp vinkel: 5.1°± 10 %
Material för hölje	POM
användande	ultraljudsflödesmätare
Installation Dimensionera	Se produktstrukturritning för detaljer
Skyddsnivå	IP68
Vikt	540g±5 ％（ trådlängd ： 10m ）
Kabelinstruktioner	Röd (eller blå): givare +, svart: givare -, gul: skärmtråd; (temperatursensor är valfritt )
Admittanskurva		Produktstrukturdiagram

Blockschema för ultraljudsgivare:

Schematiskt diagram av temperatursensor  (modell: MF58_502F3470) :


Inbyggd kabelinstruktion:

1. Kabelinstruktioner för givare: gränssnitt (3 stift, 2,54 mm anslutning)
Röd: givare +
Vit: givare -
Svart: skärmning


2. Kabelinstruktion för temperaturgivare: gränssnitt (3 stift, 2,0 mm anslutning)

Röd och svart är ledningar för temperatursensorer

Delad typ: standard 10m kabel, med varje ytterligare 50m kabel, är signaldämpningen 6dB

Tre-kärnig ledningsinstruktion:

    Röd: Givare +
     Blå: temperaturgivare +
     Svart: Offentlig

 - Fyrkärnig kabelinstruktion:

Röd: Givare +
Gul: Givare
- Blå, svart: temperaturgivare

Användning av ultraljudsflödesmätare:

Ultraljudsvattenflödesmätare mäter hastigheten på vätskan som passerar genom röret med hjälp av ultraljud för att mäta det volymetriska flödet. I en ultraljudsvätskeflödesmätare för transittid överförs en ultraljudssignal i riktning mot den strömmande vätskan nedströms, och sedan sänds ytterligare en signal mot den strömmande vätskan uppströms. I sin mest grundläggande form jämförs tiden för ljudpulsen att färdas nedströms med tiden för pulsen att färdas uppströms. Med hjälp av denna differentialtid beräknas hastigheten för följande vätska. Därefter beräknar mätaren det volymetriska flödet i röret med hjälp av denna vätskehastighet. Dessutom kan BTU-energimätning härledas från det volymetriska flödet och temperaturskillnaden mellan de varma och kalla benen. Clamp-on ultraljudsmätare kan mäta vatten från utsidan av röret genom att skjuta ljudpulser genom rörväggarna, vilket har tillämpningsflexibilitet och gör dem lämpliga för vattenflödesmätningar i stora rör.
