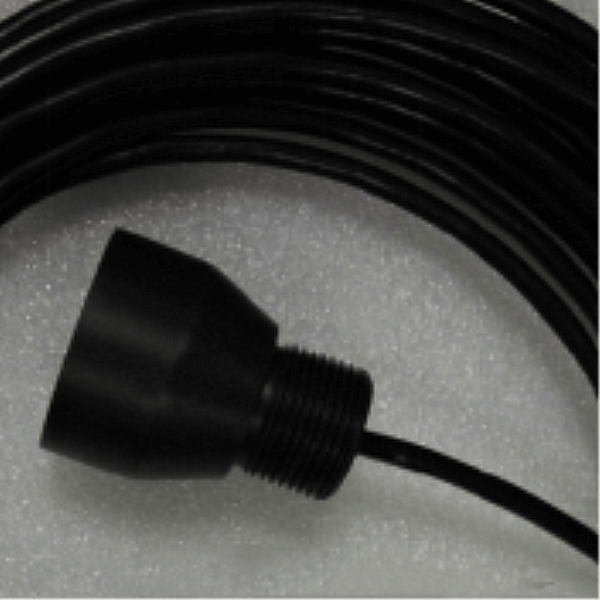

अल्ट्रासोनिक फ्लोमीटर के लिए 2 मेगाहर्ट्ज अंडरवाटर अल्ट्रासोनिक फ्लोमीटर ट्रांसड्यूसर

   अल्ट्रासोनिक फ्लोमीटर के लिए 2 मेगाहर्ट्ज अंडरवाटर अल्ट्रासोनिक फ्लोमीटर ट्रांसड्यूसर

तकनीकी मापदंड:

सामान	तकनीकी मापदंड		छवि
नाम	2 मेगाहर्ट्ज अंडरवाटर अल्ट्रासोनिक ट्रांसड्यूसर
नमूना	पीएच डब्ल्यू- 2एम-03ए
आवृत्ति	2मेगाहर्ट्ज ± 5%
पता लगाने की दूरी	0.05 ～ 3एम
न्यूनतम समानांतर लैंपडांस	12%~!phoenix_var195_1!~
समाई	3800पीएफ±20 ％ @1KHz
संवेदनशीलता	डी राइविंग वी वोल्टेज : 24 वी 、दूरी : 0.3एम 、इको आयाम : 500 एमवी
ऑपरेटिंग वोल्टेज	चोटी वोल्टेज ＜ स्तर ट्रांसड्यूसर ा�स पेपर में शोध कार्य के आधार पर, प्रतिरोध अधिष्ठापन और प्रतिरोध करपेसिटेंस सर्किट के साथ पीजोइलेक्ट्रिक सिरेमिक के समानांतर युग्मन की भिगोना विशेषताओं का एक सैद्धांतिक मॉडल स्थापित,किया गया है, और सैद्धांतिक मॉडल को ब्रैकट प्रणाली के आधार पर सत्यापित किया गया है, जो निष्क्रिय िट होते हैं, तो पीजोइलेक्ट्रिक सिरेमिक की सामग्री भिगोना विशेषता मॉडल प्राप्त किया जा सकत�्है: पीजोइलेक्ट्रिक सिरेमिक की भिगोना विशेषताएं और पीजोइलेक्ट्रिक सिरेमिक के इलेक्ट्र��मैकेनिकल युग्मन गुणांक, कार्य आवृत्ति और कंपन कारक सभी संबंधित हैं। समानांतर पीजोइलेक्ट्रिक सिरेमिक की भिगोना विशेषताएँ कई का�150~!phoenix_var203_2!~
ऑपरेटिंग तापमान	-40～ स℃
दबाव	≤10 किलो या  1 एमपीए
कोण	(बीमविड्थ )आधा-शक्ति बीम चौड़ाई @-3dB: 2.2°± 10%， तीव्र कोण: 5.1°± 10%
आवास सामग्री	पोम
प्रयो�क202a7628504ee5a0=समानांतर की अवमंदन विशेषताओं पर सर्किट प्रकार और संबंधित मापदंडों के प्रभाव को सत्यापित करने के लिए	अल्ट्रासोनिक प्रवाहमापी
इंस्टालेशन आयाम	विवरण के लिए उत्पाद संरचना ड्राइंग देखें
सुरक्षा स्तर	आईपी68
वज़न	540जी±5 ％ ( तार की लंबाई ： 10 मी )
वायरिंग निर्देश	लाल (या नीला) : ट्रांसड्यूसर +, काला: ट्रांसड्यूसर -, पीला: परिरक्षण तार; (तापमान सेंसर वैकल्पिक है )
प्रवेश वक्र		उत्पाद संरचना आरेख

अल्ट्रासोनिक ट्रांसड्यूसर का ब्लॉक आरेख:

तापमान सेंसर का योजनाबद्ध आरेख  (मॉडल: MF58_502F3470) :


एकीकृत प्रकार केबल निर्देश:

1. ट्रांसड्यूसर के वायरिंग निर्देश: इंटरफ़ेस (3 पिन, 2.54 मिमी टर्मिनल)
लाल: ट्रांसड्यूसर +
सफेद: ट्रांसड्यूसर -
काला: परिरक्षण


2. केबल तापमान सेंसर के निर्देश: इंटरफ़ेस (3 पिन, 2.0 मिमी टर्मिनल)

लाल और काले तापमान सेंसर वायरिंग हैं

स्प्लिट प्रकार: मानक 10 मीटर केबल, प्रत्येक अतिरिक्त 50 मीटर केबल के साथ, सिग्नल क्षीणन 6dB है

तीन-कोर वायरिंग निर्देश:

    लाल: ट्रांसड्यूसर +
     नीला: तापमान सेंसर +
     काला: सार्वजनिक-

 चार-कोर वायरिंग निर्देश:

लाल: ट्रांसड्यूसर +
पीला: ट्रांसड्यूसर-
नीला, काला: तापमान सेंसर

अल्ट्रासोनिक फ्लोमीटर अनुप्रयोग:

अल्ट्रासोनिक जल प्रवाह मीटर वॉल्यूमेट्रिक प्रवाह को मापने के लिए अल्ट्रासाउंड का उपयोग करके पाइप से गुजरने वाले तरल पदार्थ की गति को मापते हैं। ट्रांज़िट-टाइम अल्ट्रासोनिक तरल प्रवाह मीटर में, एक अल्ट्रासोनिक सिग्नल प्रवाहित तरल पदार्थ की दिशा में नीचे की ओर प्रसारित होता है, और फिर एक अन्य सिग्नल प्रवाहित तरल पदार्थ के विपरीत दिशा में प्रसारित होता है। अपने सबसे बुनियादी रूप में, ध्वनि पल्स के डाउनस्ट्रीम की यात्रा के समय की तुलना पल्स के अपस्ट्रीम की यात्रा के समय से की जाती है। इस अंतर समय का उपयोग करके, निम्नलिखित द्रव के वेग की गणना की जाती है। फिर मीटर इस द्रव वेग का उपयोग करके पाइप में वॉल्यूमेट्रिक प्रवाह दर की गणना करता है। इसके अलावा, बीटीयू ऊर्जा माप वॉल्यूमेट्रिक प्रवाह दर और गर्म और ठंडे पैरों के बीच तापमान अंतर से प्राप्त किया जा सकता है। क्लैंप-ऑन अल्ट्रासोनिक मीटर पाइप की दीवारों के माध्यम से ध्वनि के स्पंदनों को शूट करके पाइप के बाहर से पानी को माप सकते हैं, इस प्रकार आवेदन में लचीलापन होता है और उन्हें बड़े पाइपों में जल प्रवाह माप के लिए उपयुक्त बनाया जाता है।
