 1. Introduktion



U ndervattens ekolodsgivare  använder ultraljudsvågor för att sända under vattnet, och reflekteras tillbaka när de möter uppmätta objekt. Den kan detektera avståndet mellan sensorn och det uppmätta objektet och sänder sedan till fartyg, bojar, undervattens obemannade flygfarkoster, etc. Som djupekolod kan den även användas för undervattensavståndsmätning.



Produktens skyddsnivå når IP68-nivån, och den kan blötläggas under lång tid under vatten 100 meter utan skador. (Observera att instrumentets kabeluttagsdel måste tätas tillförlitligt efter ledning för att undvika vatten)



2. Tekniska parametrar:





Föremål	Tekniska parametrar		Bild

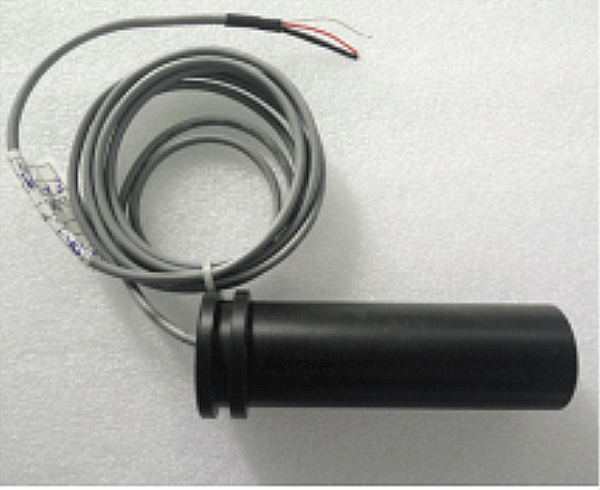

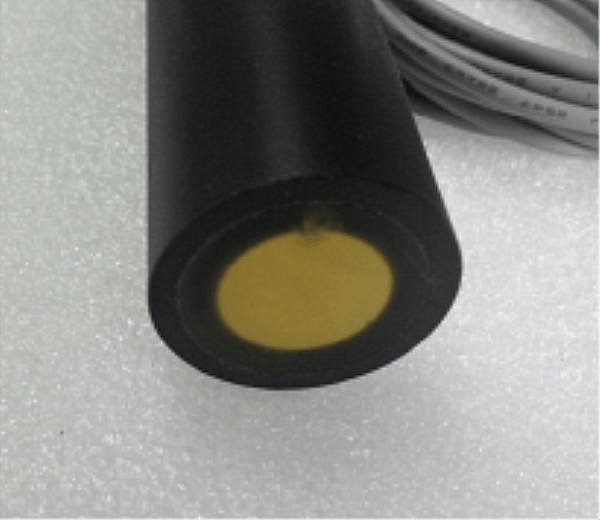

Namn	1MHz  undervattens ultraljudsgivare
Modell	PH W-1M- 01Z
Frekvens	1MHz ± 5 %
Detektionsavstånd	0.05 ～ 3m
Minimum Parallell lmpedans	50Ω±20 ％
Kapacitans	1750pF±20 ％ @1KHz
Känslighet	Drivspänning: 24 Vpp、Avstånd: 0,3m、 Ekoamplitud: 700 mV
Drift Spänning	Topp Spänning ＜300VPP
Drift Temperatur	-40～ +80℃
Tryck	≤3 kilo eller  0,3 MPa
Vinkel	(Strålbredd ) Halveffekt strålbredd@-3dB:2,9°±1， Skarp vinkel: 6,8°±2
för hölje Material	kompositmaterial
Användande	ultraljudsflödesmätare, ubåtsavståndsmätare
Installation Dimensionera	Se produktstrukturritningen
Skyddsnivå	IP68
Vikt	110g±5 ％ Längd （ ： 2m ）
Kabelinstruktioner	Vit+，svart, skärmad tråd； （utan temperatursensor som standard）
Admittanskurva		Produktstrukturdiagram

3. Temperatursensor schematiskt diagram av givaren, testkrets schematiskt diagram
