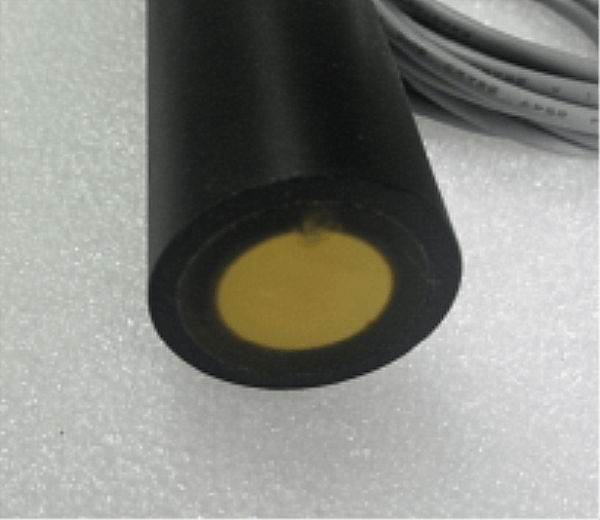

مبدل جریان سنج اولتراسونیک برد کوتاه 1 مگاهرتز برای اندازه گیری عمق 3M

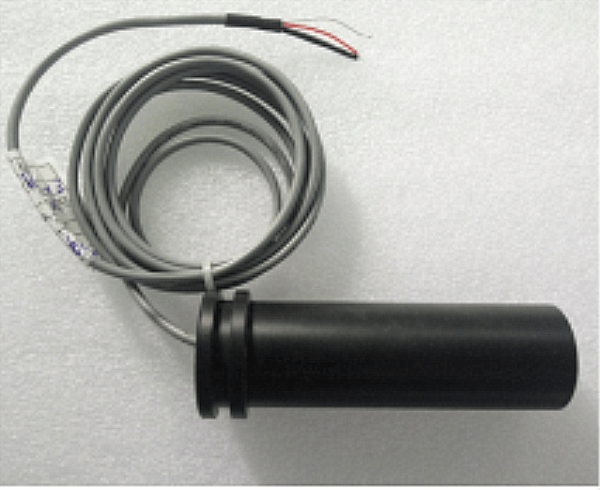

مبدل جریان سنج اولتراسونیک برد کوتاه 1 مگاهرتز برای اندازه گیری عمق 3M



 1. مقدمه



از صوتی Underwater مبدل  امواج مافوق صوت برای انتقال زیر آب استفاده می کند و هنگامی که با جسم اندازه گیری شده برخورد می کنند به عقب منعکس می شود. می تواند فاصله بین سنسور و جسم اندازه گیری شده را تشخیص دهد و سپس به کشتی ها، شناورها، هواپیماهای بدون سرنشین زیر آب و غیره منتقل می کند.



سطح حفاظت محصول به سطح IP68 می رسد و می توان آن را برای مدت طولانی در زیر آب 100 متر بدون آسیب غوطه ور کرد. (توجه داشته باشید که قسمت خروجی کابل ابزار باید پس از سیم کشی به طور قابل اعتماد آب بندی شود تا از آب جلوگیری شود)



2. پارامترهای فنی:





موارد	پارامترهای فنی		تصویر
نام	1مگاهرتز مبدل اولتراسونیک زیر آب
مدل	PH W-1M- 01Z
فرکانس	5 ± 1 مگاهرتز
فاصله تشخیص	0.05 ～ 3متر
حداقل lmpedance موازی	50Ω±20 ％
ظرفیت	1750pF±20 ％ @1KHz
حساسیت	ولتاژ رانندگی: 24 Vpp، فاصله: 0.3 متر، دامنه اکو: 700 میلی ولت
عملیاتی ولتاژ	اوج ولتاژ ＜300VPP
عملیاتی دما	-40+80 ℃
فشار	≤3 کیلو یا  0.3 مگاپاسکال
زاویه	(پهنای پرتو ) عرض پرتو نیمه توان@-3dB: 2.9°±1، زاویه تیز: 2±6.8 درجه
مسکن مصالح	مواد کامپوزیت
استفاده	فلومتر اولتراسونیک، برد یاب زیردریایی
نصب و راه اندازی بعد	نقشه ساختار محصول را ببینید
سطح حفاظت	IP68
وزن	110g±5 ％（ L طول : 2m ）
دستورالعمل سیم کشی	سفید +، مشکی، سیم محافظ. (بدون سنسور دما به طور پیش فرض)
منحنی پذیرش		نمودار ساختار محصول

3. نمودار شماتیک سنسور دما مبدل، نمودار شماتیک مدار تست
