Kup piezoelektryczny czujnik piezoelektryczny do przetwornika NDT

                  Kup piezoelektryczny czujnik piezoelektryczny do przetwornika NDT

WuHan Piezohannas Tech.Co., Ltd jest producentem ceramiki piezoelektrycznej, przetworników ultradźwiękowych o dużej sile technologicznej. Dzięki systemowi zarządzania jakością oraz sektorowi badawczo-rozwojowemu nasze produkty są szeroko stosowane w większości zastosowań.

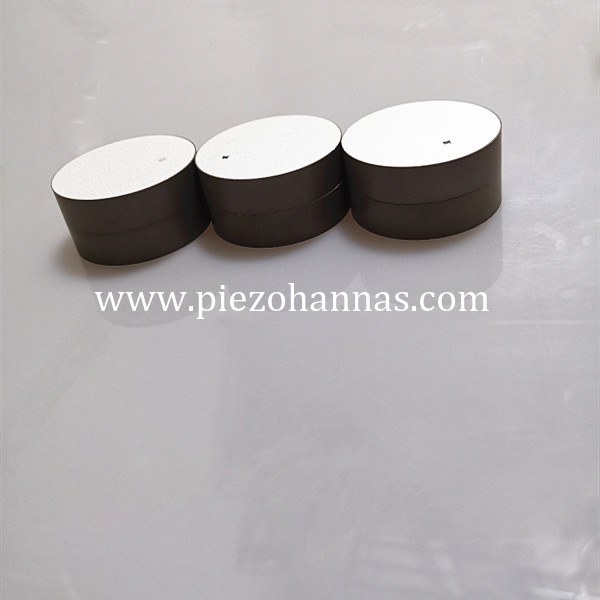

Dyski piezoelektryczne z materiału PZT4

przetwornik piezoelektryczny

dysk piezoelektryczny do badań nieniszczących

Rozmiar:

Standardowy rozmiar dysków piezoelektrycznych:

asortyment dysków piezoelektrycznych do produkcji:

Średnica: 2 mm-120 mm
Grubość: 0,1 mm-30 mm

Aplikacje:

Piezoelektryczne badania nieniszczące są szeroko stosowane do monitorowania jakości i zmęczenia spoin oraz elementów konstrukcyjnych, takich jak skrzydła samolotów czy zbiorniki ciśnieniowe. Przetworniki mogą być produkowane w szerokim zakresie częstotliwości, aby osiągnąć różne głębokości penetracji i rozdzielczość.

Piezoelektryczne materiały ceramiczne są aktywnym składnikiem przetworników do badań nieniszczących. Materiał jest napędzany sygnałem prądu alternatywnego (AC), który generuje ultradźwiękową falę dźwiękową, która jest wprowadzana do obiektu. Fala ultradźwiękowa jest odbijana z powrotem do przetwornika, gdy napotka zmianę gęstości materiału spowodowaną pęknięciem, porowatością lub innym obiektem o innej gęstości.

Typowa wartość wydajności „twardych” materiałów PZT:



Twarde” materiały PZT			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
Stała dielektryczna	ɛ T r3		1050	1250	1420	1100	1900
Współczynnik sprzężenia	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	Kt​		0.48	0.48	0.48	0.4	0.49
Współczynnik piezoelektryczny	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Współczynniki częstotliwości	Np​		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	Nt​		2250	2200	2200	2300	2200
Elastyczny współczynnik podatności	S e11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
Mechaniczny współczynnik jakości	Qm		1000	800	600	1200	2200
Współczynnik strat dielektrycznych	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Gęstość	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Temperatura Curie’go	Tc	°C	320	320	320	310	310
Moduł Younga	YE​11	<10 9N/m3	85	79	76	86	76
Stosunek trucizny			0.3	0.3	0.3	0.3	0.33

Obraz aplikacji:
