Prodám Piezo Disc Sensor Piezo Keramické krystaly pro NDT převodník

                  Prodám Piezo Disc Sensor Piezo Keramické krystaly pro NDT převodník

WuHan Piezohannas Tech.Co., Ltd je výrobcem piezoelektrické keramiky, ultrazvukových měničů se silnou technologickou silou. Díky systému řízení kvality a sektoru výzkumu a vývoje jsou naše produkty široce používány ve většině aplikací.

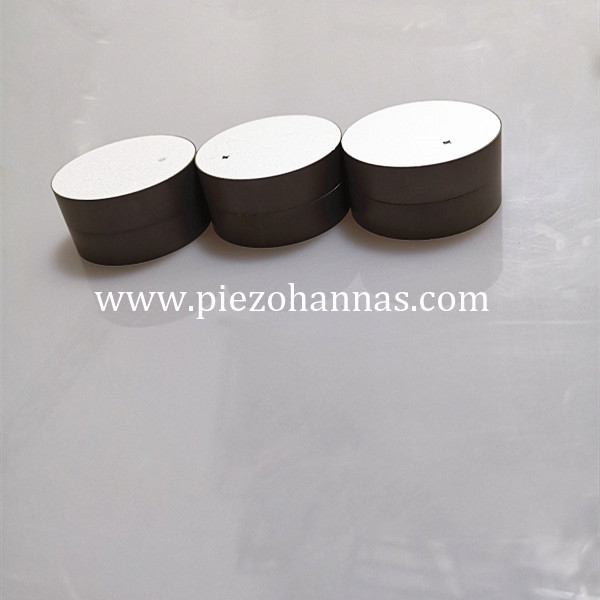

Piezo disky z materiálu PZT4

piezoelektrický diskový měnič

piezo disk pro nedestruktivní testování

Velikost:

Standardní velikost piezo disků:

řada piezo disků k výrobě:

Průměr: 2mm-120mm
Tloušťka:0,1mm-30mm

Aplikace:

Piezoelektrické nedestruktivní testování je široce používáno pro sledování kvality a únavy svarů a konstrukčních součástí, jako jsou křídla letadel nebo tlakové nádoby. Převodníky mohou být vyráběny v širokém rozsahu frekvencí pro dosažení různých hloubek průniku a rozlišení.

Piezoelektrické keramické materiály jsou aktivní složkou v nedestruktivních testovacích snímačích. Materiál je poháněn signálem střídavého proudu (AC), který generuje ultrazvukovou zvukovou vlnu, která je připojena k předmětu. Ultrazvuková vlna se odráží zpět k měniči, když narazí na změnu hustoty v materiálu způsobenou trhlinou, pórovitostí nebo jiným předmětem s jinou hustotou.

Typická hodnota výkonu 'tvrdých' materiálů PZT：



Tvrdé materiály PZT			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
Dielektrická konstanta	ɛ T r3		1050	1250	1420	1100	1900
Faktor vazby	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
Piezoelektrický koeficient	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frekvenční koeficienty	N p		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Koeficient elastické poddajnosti	S e11	10-12m 2/ n	11.8	12.7	13.2	11.6	13.2
Faktor mechanické kvality	Qm		1000	800	600	1200	2200
Dielektrický ztrátový činitel	Tg 5	%	0.3	0.4	0.5	0.3	0.5
Hustota	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curieova teplota	Tc	°C	320	320	320	310	310
Youngův modul	Y E11	<10 9N/m3	85	79	76	86	76
Poison Ratio			0.3	0.3	0.3	0.3	0.33

Obrázek aplikace:
