Koop Piezo Disc Sensor Piezo Ceramic Crystals vir NDT Transducer

                  Koop Piezo Disc Sensor Piezo Ceramic Crystals vir NDT Transducer

WuHan Piezohannas Tech.Co., Ltd is 'n vervaardiger van piëzo-elektriese keramiek, ultrasoniese transducers met 'n sterk tegnologie- krag. Met 'n kwaliteitbestuurstelsel en navorsings- en ontwikkelingsektor word ons produkte wyd in die meeste toepassings gebruik.

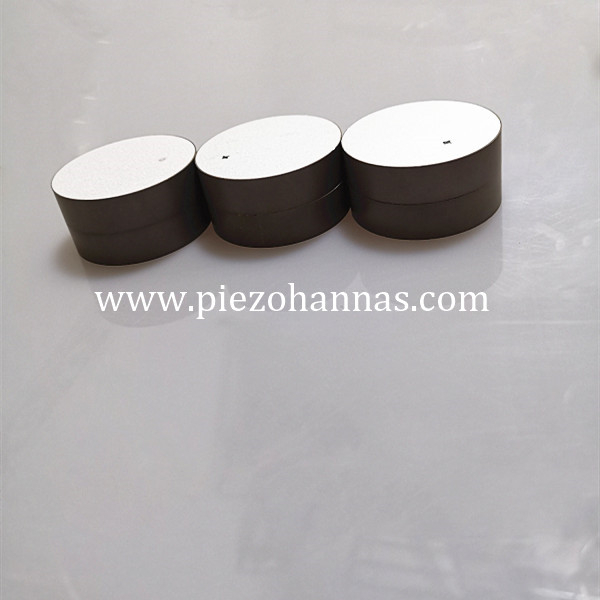

PZT4 materiaal piëzo skywe

piëzo-elektriese skyf transducer

piëzo-skyf vir nie-vernietigende toetsing

Grootte:

Standaardgrootte van Piëzo-skywe:

reeks piëzo-skyfies om te vervaardig:

Deursnee: 2mm-120mm
Dikte:0.1mm-30mm

Aansoeke:

Piëso-elektriese nie-vernietigende toetsing word wyd gebruik om die kwaliteit en moegheid van sweislasse en strukturele komponente soos vliegtuigvlerke of drukvate te monitor. Omvormers kan in 'n wye reeks frekwensies vervaardig word om verskillende dieptes van penetrasie en resolusie te bereik.

Piëso-elektriese keramiekmateriaal is die aktiewe komponent in nie-vernietigende toetsomskakelaars. Die materiaal word aangedryf met 'n alternatiewe stroom (AC) sein wat 'n ultrasoniese klankgolf genereer wat in 'n voorwerp gekoppel word. Die ultrasoniese golf word teruggekaats na die transducer wanneer dit 'n verandering in digtheid in die materiaal teëkom wat veroorsaak word deur 'n kraak, porositeit of ander voorwerp met 'n ander digtheid.

Tipiese waarde van 'harde' PZT materiaal prestasie:



Harde' PZT materiaal			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
Diëlektriese konstante	ɛ T r3		1050	1250	1420	1100	1900
Koppelfaktor	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
Piëso-elektriese koëffisiënt	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frekwensiekoëffisiënte	N bl		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Elastiese voldoeningskoëffisiënt	S e11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
Macaniese kwaliteit faktor	Qm		1000	800	600	1200	2200
Diëlektriese verliesfaktor	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Digtheid	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curie temperatuur	Tc	°C	320	320	320	310	310
Young se modulus	Y E11	<10 9N/m3	85	79	76	86	76
Gifverhouding			0.3	0.3	0.3	0.3	0.33

Toepassingsbeeld:
