Hva er sensoren for ultralydstrømningsmåler(2)

3. Klassifisering av ultralyd

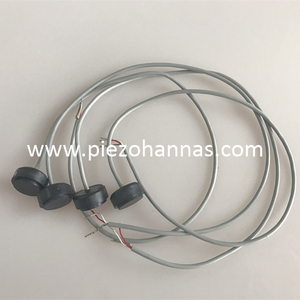

Ultralydbølger bærer informasjon om væskestrømningshastigheten når de forplanter seg gjennom den strømmende væsken. Derfor kan strømningshastigheten til væsken detekteres av den mottakende ultralydbølgen, og konverteres til en strømningshastighet. I henhold til deteksjonsmetoden kan den deles inn i ulike typer 1MHz ultralydstrømningsmåler-transduser som forplantningshastighetsforskjellsmetode, Doppler-metode, stråleforskyvningsmetode, støymetode og relatert metode. Det finnes mange typer ultralydstrømningsmålere, som kan deles inn i forskjellige typer ultralydstrømningsmålere i henhold til forskjellige klassifiseringsmetoder. I tillegg til måten for deteksjon, er det også sonde (svinger) av installasjonsmetoder, i henhold til antall kanaler, i henhold til ytelse og applikasjon.

For tiden brukes vanligvis to typer ultralydstrømningsmålere, den ene er en doppler ultralydstrømningsmåler, og den andre veggmontert ultralydstrømningsmåler er en tidsforskjell ultralydstrømningsmåler. Doppler-typen bruker faseforskjellsmetoden for å måle strømningshastigheten, det vil si at lydbølgen med en viss frekvens beveger seg i væsken. Siden selve væsken har en bevegelseshastighet, oppstår frekvensen eller fasen til ultralydbølgen mellom de to mottakerne (eller senderen). Relativ endring av væskehastigheten kan oppnås ved å måle denne relative endringen; tidsforskjellstypen er å måle strømningshastigheten ved å bruke tidsforskjellsmetoden, det vil si at lydbølgen med en viss hastighet forårsaker forplantningstiden mellom de to mottakerne (eller senderen) på grunn av væskestrømmen. Ved å endre ved å måle denne relative endringen kan væskestrømningshastigheten oppnås. De fleste av våre fabrikker bruker time-lapse ultralydstrømningsmålere. Det følgende introduserer kort disse to typene ultralydstrømningsmålere og spesifikke målemetoder.

1. Doppler ultralyd flowmålersensor: Svingeren sender ut et ultralydsignal med en frekvens på f1. Etter å ha passert gjennom suspenderte partikler eller bobler i væsken i rørledningen, reflekteres frekvensskiftene til transduserne med en frekvens på f2. Det vil si at Doppler vil ha forskjellen mellom f2 og f1 er den multispektrale frekvensforskjellen fd. La væskestrømningshastigheten være v, ultralydlydhastigheten være c, og Doppler-frekvensforskyvningen fd være proporsjonal med væskestrømningshastigheten v, det vil si når rørledningens tilstand, transduserinstallasjonsposisjonen har overføringsfrekvensen, og lydhastigheten bestemmes, c, f1 og θ er konstante. Fluidstrømningshastigheten er proporsjonal med dopplerforskyvningen, og væskestrømningshastigheten oppnås ved å måle frekvensforskyvningen, for derved å oppnå væskestrømningshastigheten.




2. tidsforskjell metode for ultralyd flowmeter




   Arbeidsprinsippet til Transit Time ekstern ultrasonisk flowmåler-transduser er vist. Han er en indirekte målemetode som bruker et par ultralydsvingere for å vekselvis (eller samtidig) sende og motta ultralydbølger, indirekte å måle strømningshastigheten til væsken ved å observere den jevne og motstrøms forplantningstidsforskjellen til ultralydbølgene i mediet, og beregne strømningshastigheten ved strømningshastigheten. Det er to ultralydtransdusere: en foroverstrømstransduser og en motstrømstransduser. De to transduserne er installert på begge sider av væskerørledningen og i en viss avstand. Den indre diameteren til rørledningen er D, og ​​banelengden til ultralydgangen er L, ultralydstrømningshastigheten er tu, motstrømshastigheten er td, og ultralydbølgens utbredelsesretning og væskestrømningsretningen er vinklet med θ. På grunn av væskestrømmen er tiden det tar for ultralydbølgen å forplante seg lengden på L-lengden kortere enn tiden det tar for motstrømsforplantningen, og tidsforskjellen kan uttrykkes med følgende formel: Ovenstående er det grunnleggende prinsippet for å måle strømningshastigheten ved tidsforskjellsmetoden. I praktiske applikasjoner, avhengig av installasjonsmetoden til ultrasonisk transduserklemme på strømningsmåler , den kan deles inn i en clip-on type (stålstrimmelen for transduseren er festet og limt til ytterveggen av røret med et koblingsmiddel, de er ikke i kontakt med væsken) og kontakttypen (ultralydstransduseren) Installert på en del av en skje, transduseren måles i direkte kontakt med væsken.
