PHW-1M-01I
Piezohannas
PHW-1M-01I

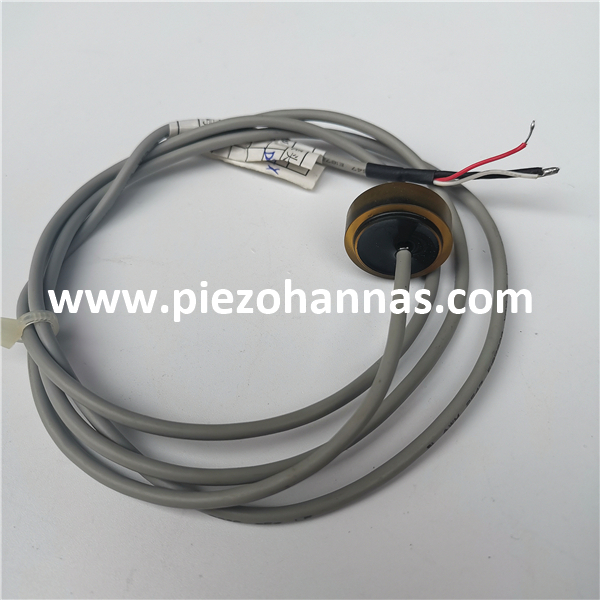

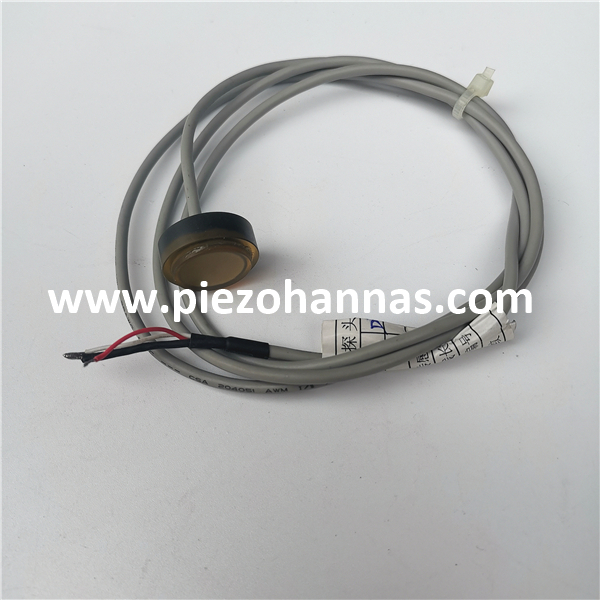

Lavpris 1MHz piezoelektrisk ultralydsvinger for ultrasonisk varmemåler
Tekniske parametere:
Varer |
Tekniske parametere |
Bilde |
|
Navn |
1MHz varmestrømmåler svinger |
|
|
Modell |
PH W-1M-01I |
||
Hyppighet |
1 MHz ± 5 % |
||
Deteksjonsavstand |
0.05 ～ 3m |
||
Minimum parallell lmpedans |
120Ω±20 ％ |
||
Kapasitans |
1200pF±20 ％ @1KHz |
||
Følsomhet |
Kjørespenning ： 24 V 、Avstand ： 0,3m、 Ekkoamplitude: 650 mV |
||
Driftsspenning |
Toppspenning ＜ 300Vpp |
||
Driftstemperatur |
-40～ +80℃ |
||
Trykk |
≤10 kilo eller 1 MPa |
||
Vinkel |
(Bjælkebredde) Halvkraftsstråle Bredde@-3dB:5°± 10 %， Skarp vinkel : 12°± 10 % |
||
Husmateriale |
komposittmateriale |
||
Bruk |
Ultralyd strømningsmåler, vannmåler |
||
Installasjonsdimensjon |
Sjekker produktstruktur diagrammet nedenfor |
||
Beskyttelsesnivå |
IP68 |
||
Vekt |
5g±5 ％（ Lengde ： 25 cm ） |
||
Kablingsinstruksjoner |
Rød: Svinger +, Hvit: Svinger -, Svart: Skjermet ledning; (standard uten temperatursensor) |
||
Admittansekurve |
Produktstrukturdiagram |
||
|
|
||
Blokkdiagram av ultralydsvinger:
Skjematisk diagram av temperatursensor (modell: MF58_502F3470) :
Integrert type Kabelinstruksjon:
1. Kablingsinstruksjon for transduser: grensesnitt (3pinners, 2,54 mm terminal)
Rød: transduser +
Hvit: transduser -
Sort: skjerming
2. Kabelinstruksjon for temperatursensor: grensesnitt (3pin, 2,0 mm terminal)
Rød og svart er temperatursensorledninger
Delt type: standard 10m kabel, med hver ekstra 50m kabel, er signaldempingen 6dB
Rød: Svinger +
Blå: temperatursensor +
Sort: Offentlig-
Fire-kjerners ledningsinstruksjoner:
Rød: Svinger +
Gul: Svinger-
Blå, svart: temperatursensor
Ultrasonisk vannmålerapplikasjon :
Ultralydvannmåler: Ultralydvannmåler bruker en ultralydsvinger, for å sende ultralydlydbølger gjennom væsken, for å bestemme hastigheten og oversette hastigheten til måling av vannvolumet. Ultralydmåleren har en sensor som enten kan settes inn i eller festes på utsiden av røret. Sensoren måler vannhastigheten i røret og konverterer denne til strømningshastighet. Ultralydvannmålere er vanligvis svært nøyaktige. I tillegg har de brede strømningsmåleområder, krever lite vedlikehold og har lang levetid på grunn av mangel på interne mekaniske komponenter som slites ut.
