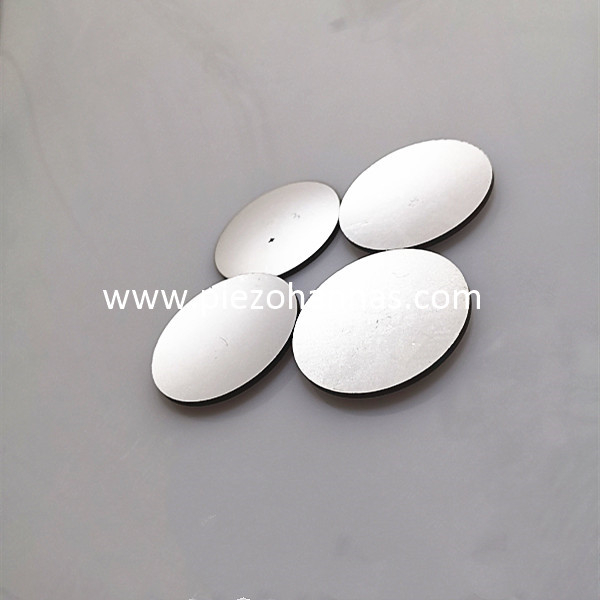

Ultrasone medische focusserende sferische piëzo voor diagnostische apparatuur

   Ultrasone medische focusserende sferische piëzo voor diagnostische apparatuur

WuHan Piezohannas Tech.Co., Ltd is een fabrikant van piëzo-elektrische keramiek, ultrasone transducers met een sterke technologische kracht. Met een kwaliteitsmanagementsysteem en een onderzoeks- en ontwikkelingssector worden onze producten op grote schaal gebruikt in de meeste toepassingen.



Standaard afmetingsbereik van  HIFU Piezo-keramiek :

Werkfrequentie: 1 ~ 10 MHz (selecteerbaar)

Diafragmagrootte: Diameter 20 ~ 70 mm (selecteerbaar)

Brandpuntsafstand: 10 ~ 100 mm (selecteerbaar)

Sterke elektrode: verzilvering, nikkel, titaniumlegeringen
Lange levensduur: krachtige pulsen> 15000

PZT zacht materiaal:



'Zachte' PZT-materialen	Het soort zacht materiaal
Eigenschappen			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Diëlektrische constante	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Koppelingsfactor	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Piëzo-elektrische coëfficiënt	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Frequentiecoëfficiënten	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Elastische conformiteitscoëfficiënt	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Machanische kwaliteitsfactor	Qm		85	80	80	75	75	70	65
Diëlektrische verliesfactor	Tg δ	%	2	2	2	2	2	2	2
Dikte	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Curie-temperatuur	Tc	°C	350	345	270	270	270	230	165
Young's modulus	YE11	<109N/m2	60	56	60	59	57.5	56	53
Vergifverhouding			0.36	0.36	0.36	0.36	0.36	0.36	0.39

PZT-hard materiaal:

Harde PZT-materialen			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
Diëlektrische constante	ɛ T r3		1050	1250	1420	1100	1900
Koppelingsfactor	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	Kt​		0.48	0.48	0.48	0.4	0.49
Piëzo-elektrische coëfficiënt	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frequentiecoëfficiënten	N p		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	Nt​		2250	2200	2200	2300	2200
Elastische conformiteitscoëfficiënt	S e11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
Machanische kwaliteitsfactor	Qm		1000	800	600	1200	2200
Diëlektrische verliesfactor	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Dikte	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curie-temperatuur	Tc	°C	320	320	320	310	310
Young's modulus	Y E11	<10 9N/m3	85	79	76	86	76
Vergifverhouding			0.3	0.3	0.3	0.3	0.33

Veelgestelde vragen:

1.Wat zijn de gelijkwaardige keramische materialen over piëzo-elektrisch keramiekmateriaal?

PZT-materiaalleverancier	Marine Type I (PZT-4)	Marine Type II (PZT-5A)	Marine Type VI (PZT-5H)	Marine Type III (PZT-8)
Piëzo Hannas	P-41	P-51	P-5H	P-82
Morgan Matroc	PZT-4	PZT-5A	PZT-5H	PZT-8
Kanaal Ind.	C5400	C5500	C5700	C5800
EDO Corp.	EC-64	EC-65	EC-76	EC-69
Keramos	K-270	K-350		K-278
Transducerproducten	LTZ-1	LTZ-2	LTZ-2H
Staveley-sensoren	EBL1	EBL2	EBL3	EBL4

Medische diagnostische toepassing:

Medische diagnostische apparatuur wordt gebruikt om medische aandoeningen op te sporen en te diagnosticeren. Het meest voorkomende type medische diagnostische apparatuur is een stethoscoop, die wordt gebruikt om naar interne lichaamsgeluiden te luisteren. Andere voorbeelden zijn bloeddrukmeters, pulsoximeters, elektrocardiografen (ECG's), elektro-encefalografie (EEG's), echografie (VS) en röntgenapparatuur.

Diagnostische apparatuur is een vorm van medische apparatuur die wordt gebruikt om gezondheidsproblemen te diagnosticeren. Diagnostische apparaten kunnen eenvoudig zijn, zoals een otoscoop voor het onderzoeken van oren, of ingewikkeld, zoals magnetische resonantiebeeldvormingsmachines (MRI). Diagnostische apparaten worden gebruikt om ziekten op te sporen en te monitoren en de ernst van letsel of ziekte te beoordelen. Diagnostische apparatuur omvat een breed scala aan medische instrumenten die in de klinische zorg worden gebruikt.
