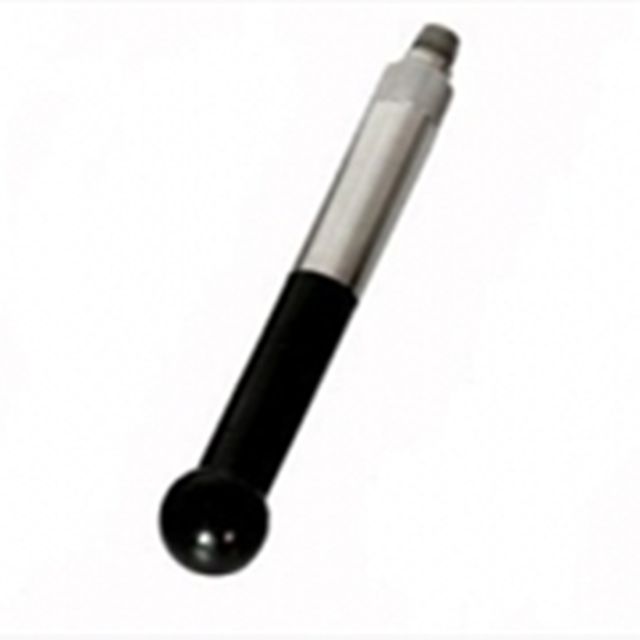

Transducer cilindervormige hydrofoon voor onderwaterakoestiek

    Transducer cilindervormige hydrofoon voor onderwaterakoestiek

1. De standaard hydrofoon heeft de volgende kenmerken:



1. Goede richtingsgevoeligheid. De hydrofoon heeft geen richtingsgevoeligheid horizontaal, en geen richtingsgevoeligheid binnen 240° van het verticale vlak.

2. Het frequentiebereik is breed en kan de meeste frequentiebanden bestrijken voor akoestische metingen onder water.

3. Vlakke gevoeligheidsreactie.

4. Goede stabiliteit en hoge betrouwbaarheid.



2. De belangrijkste technische indicatoren van standaard hydrofoons:



Bedrijfsfrequentiebereik: 20 Hz ~ 100 kHz

Lineair frequentiebereik: 20 Hz ~ 50 kHz

Ontvangstgevoeligheid lage frequentie: -198dB

Horizontale richtingsgevoeligheid: ±1,5 dB (100 kHz)

Verticale richtingsgevoeligheid: ±2,0 dB (100 kHz, bereik van 240°)

Maximale werkdiepte: 500 meter



3. Directiviteitsdiagram van typische frequentie

4. gevoeligheidscurve van open circuitspanning in het vrije veld

5. de externe afmetingen en de definitie van de kerndraad aan het uiteinde van de kabel

Definitie van de kerndraad aan het uiteinde van de kabel: rode draadsignaal +; zwart draadsignaal -; afgeschermde draad-aardedraad; de standaardlengte van de kabel is 15 meter



6. Voorzorgsmaatregelen voor gebruik en opslag:

1. De standaardhydrofoon is een breekbaar item, ga er tijdens transport en gebruik voorzichtig mee om en let op bescherming;

2. De standaardhydrofoon moet op een geventileerde, droge en koele plaats worden bewaard om veroudering van het rubber te voorkomen;
