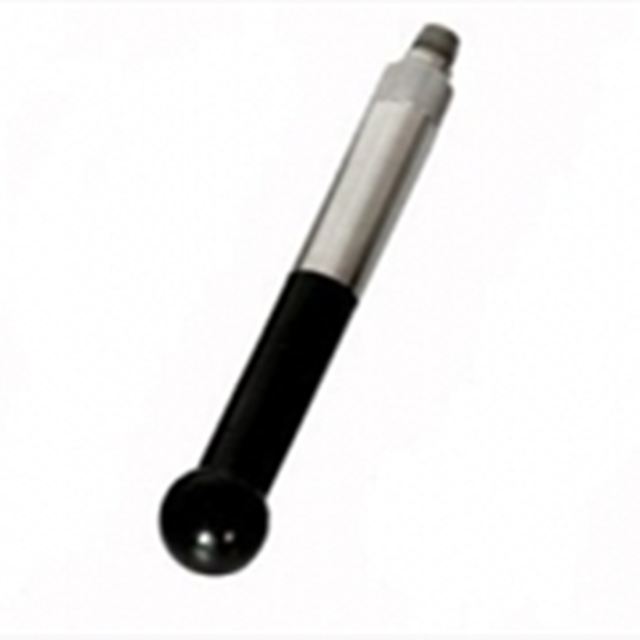

Muuntimen sylinterimäinen hydrofoni vedenalaiseen akustiikkaan

    Muuntimen sylinterimäinen hydrofoni vedenalaiseen akustiikkaan

1. Vakiohydrofonilla on seuraavat ominaisuudet:



1. Hyvä suuntaus. Hydrofonilla ei ole suuntaamista vaakasuoraan eikä suuntaavuutta 240°:n sisällä pystytasosta.

2. Taajuusalue on laaja, ja se voi kattaa suurimman osan taajuuskaistoista vedenalaiseen akustiseen mittaukseen.

3. Tasainen herkkyysvaste.

4. Hyvä vakaus ja korkea luotettavuus.



2. Tavallisten hydrofonien tärkeimmät tekniset indikaattorit:



Toimintataajuusalue: 20Hz～100kHz

Lineaarinen taajuusalue: 20Hz～50kHz

Matalataajuinen vastaanottoherkkyys: -198dB

Vaakasuuntaisuus: ±1,5 dB (100 kHz)

Pystysuuntaisuus: ±2,0 dB (100 kHz, 240° alue)

Suurin työsyvyys: 500 metriä

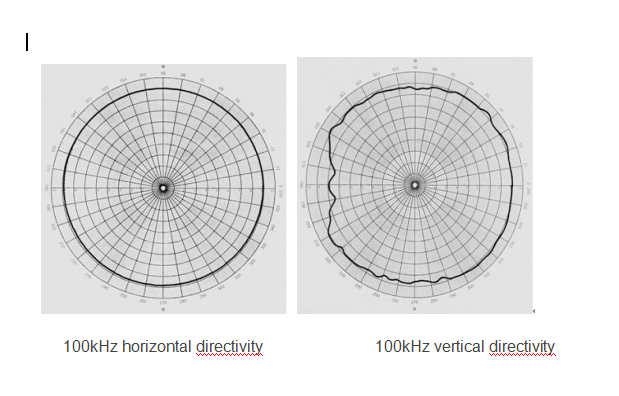

3. Tyypillisen taajuuden suuntakaavio

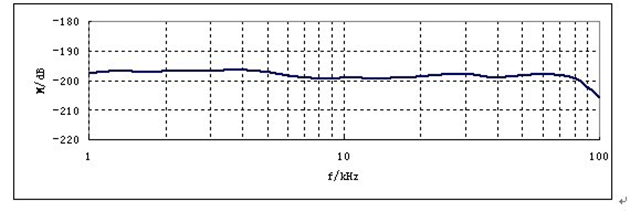

4. Vapaa-kentän avoimen piirin jännitteen herkkyyskäyrä

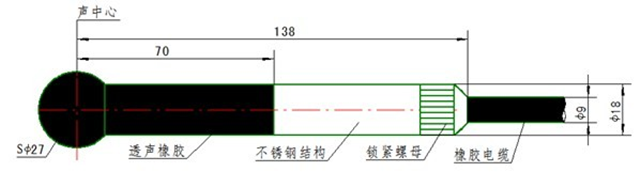

5. ulkomitat ja ydinjohtimen määritelmä kaapelin päässä

Ydinjohtimen määritelmä kaapelin päässä: punainen johdin-signaali +; musta lanka-signaali -; suojattu lanka-maajohto; kaapelin vakiopituus on 15 metriä



6. Käyttöä ja varastointia koskevat varotoimet:

1. Vakiohydrofoni on herkkä esine, käsittele sitä varovasti kuljetuksen ja käytön aikana ja kiinnitä huomiota suojaukseen;

2. Tavallinen hydrofoni tulee säilyttää tuuletetussa, kuivassa ja viileässä paikassa kumin vanhenemisen välttämiseksi;
