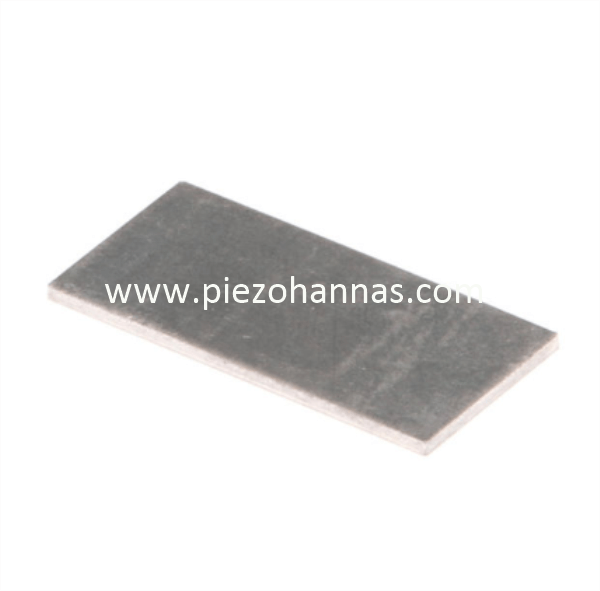

PZT4D Piëzo-keramische plaat-energieopwekking voor transducer

             PZT4D Piëzo-keramische plaat-energieopwekking voor transducer

WuHan Piezohannas Tech.Co., Ltd is een fabrikant van piëzo-elektrische keramiek, ultrasone transducers en enkele andere componenten met een sterke technologische kracht. Met een kwaliteitsmanagementsysteem en een onderzoeks- en ontwikkelingssector worden onze producten op grote schaal gebruikt in de meeste toepassingen.

Het assortiment piëzokeramische platen/strips:

Lengte: 1 mm - 200 mm
Breedte: 1 mm - 200 mm
Hoogte: 0,1 mm - 30 mm

Keuze uit metallisatie (zilver, nikkel, goud en andere op aanvraag)

Ruime keuze aan PZT-formuleringen

Hard PZT-materiaal

Keramiek met een hoog vermogen of 'harde' keramiek is bestand tegen hoge niveaus van elektrische excitatie en mechanische belasting. Deze materialen zijn geschikt voor hoogspannings- of hoogvermogengeneratoren en transducers.

PZT-4-serie

Dit materiaalassortiment is bij uitstek geschikt voor ultrasone reiniging, sonar en andere krachtige akoestische stralingstoepassingen. Deze materialen worden aangeduid als materialen uit de PZT-4-serie en zijn in staat grote mechanische aandrijfamplitudes te produceren met behoud van lage mechanische en diëlektrische verliezen. Bovendien kan het worden gebruikt onder zowel constante als repetitieve omstandigheden.

PZT-8-serie

Dit materiaalbereik wordt gebruikt in toepassingen met hoog vermogen, ook al is het piëzo-elektrische activiteitsniveau iets lager dan bij de typen uit de PZT-4-serie. Met een extreem hoge mechanische kwaliteitsfactor en extreem lage verliesfactor hebben materialen uit de PZT-8-serie de ultieme belastbaarheid.

P-41	is gelijk aan PZT-4D harde PZT. Het is ontworpen voor een hogere diëlektrische constante, hoge Qm, hoog dwangveld, hoge koppeling en hoge stijfheid, vereiste hoogvermogen transducers met hoge aandrijving enz.
P-42	Is een gemodificeerde harde PZT, hogere diëlektrische constante van P-41.
P-43/PZT-4D	is een gemodificeerde harde PZT. Het is ontwikkeld voor een hogere diëlektrische constante, hoog koppeling en hoge stijfheid vereisten transducers met hoog vermogen, hoge aandrijving enz
P-82	Is gelijk aan PZT-8, harde PZT voor hogere mechanische kwaliteitsfactor, lager diëlektrisch verlies vereist en veel hoger vermogen, etc. transducers.
PCrN-4	is een gemodificeerde PZT speciaal voor extreem hoog vermogen, hoog rijden enz.  dubbele functie van ontvanger en zendtransducer.
PbaS-4	is een gemodificeerde harde PZT ontwikkeld voor extreem hoge diëlektrische constante, hoge Q m, hoge stijfheid en lage dissipatiefactor vereist hoogfrequente transducers enz.

Nominale maten en toleranties

Geometrie	Maat (mm)	Tolerantie
Schijven	Diameter: 3 tot 200	Tolerantie volgens de piëzo-elektrische elementen Industriële standaard.
	Dikte: 0,2-25
Buizen	Lengte: 1-100
	Buitendiameter: 6-180
	Identificatie: 5-150
	Muur: 0,5-15
Platen	Lengte: 1-200
	Breedte: 1-200
	Dikte: 0,2-25
Gebied	Buitendiameter: 6-160
	Identificatie: 4-150
	Muur: 1-10
Ringen	Buitendiameter: 3-180
	Identificatie: 1-150
	Dikte: 0,2-25
Voor alle maten	Vlakheid	± 0,03
	Concentriciteit	±0,10
	Loodrechtheid	±0,10
	Parallellisme	± 0,05

Nominale elektrische toleranties

Piëzo-elektrische eigenschappen	±  5%
Relatieve diëlektrische constante	±  15%
