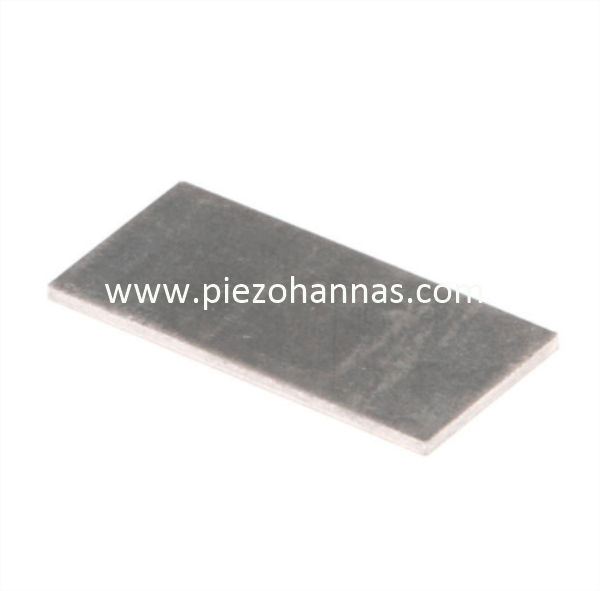

Pembangkit Energi Pelat Keramik Piezo PZT4D untuk Transduser

             Pembangkit Energi Pelat Keramik Piezo PZT4D untuk Transduser

WuHan Piezohannas Tech.Co., Ltd adalah produsen keramik piezoelektrik, transduser ultrasonik, dan beberapa komponen lainnya dengan kekuatan teknologi yang kuat. Dengan sistem manajemen mutu dan sektor penelitian & pengembangan, produk kami banyak digunakan di sebagian besar aplikasi.

Kisaran Pelat / Strip Piezoceramic:

Panjang: 1mm-200mm
Lebar: 1mm-200mm
Tinggi: 0,1mm-30mm

Pilihan metalisasi (Perak, Nikel, Emas, dan lainnya berdasarkan permintaan)

Berbagai pilihan formulasi PZT

Bahan PZT Keras

Keramik berdaya tinggi atau 'keras' dapat menahan eksitasi listrik dan tekanan mekanis tingkat tinggi. Bahan-bahan ini cocok untuk generator dan transduser tegangan tinggi atau daya tinggi.

Seri PZT-4

Rangkaian material ini cocok untuk pembersihan ultrasonik, sonar, dan aplikasi radiasi akustik daya tinggi lainnya. Bahan-bahan ini ditetapkan sebagai bahan tipe seri PZT-4 dan mampu menghasilkan amplitudo penggerak mekanis yang besar dengan tetap mempertahankan kerugian mekanis dan dielektrik yang rendah. Selain itu, dapat digunakan dalam kondisi konstan dan berulang.

Seri PZT-8

Kisaran material ini digunakan dalam aplikasi daya tinggi, meskipun tingkat aktivitas piezoelektriknya sedikit lebih rendah dibandingkan jenis seri PZT-4. Dengan faktor kualitas mekanis yang sangat tinggi dan faktor kehilangan yang sangat rendah, material seri PZT-8 memiliki kemampuan penanganan daya tertinggi.

Hlm-41	sama dengan PZT keras PZT-4D. Ini dirancang untuk konstanta dielektrik yang lebih tinggi, Q m tinggi, medan koersif tinggi, kopling tinggi dan kekakuan tinggi memerlukan transduser penggerak tinggi berdaya tinggi, dll.
Hlm-42	Merupakan PZT keras yang dimodifikasi, konstanta dielektrik lebih tinggi dari P-41.
P-43/PZT-4D	merupakan PZT keras yang dimodifikasi. Ini dikembangkan untuk konstanta dielektrik yang lebih tinggi, tinggi kopling dan kekakuan tinggi memerlukan transduser penggerak tinggi, dll
Hlm-82	Sama dengan PZT-8, PZT keras untuk faktor kualitas mekanik yang lebih tinggi, kehilangan dielektrik yang diperlukan lebih rendah dan kemampuan penanganan daya yang jauh lebih tinggi, dll.
PCrN-4	adalah PZT yang dimodifikasi yang didedikasikan untuk berkendara dengan daya sangat tinggi, dll.  fungsi ganda penerima dan transduser transmisi.
PbaS-4	adalah PZT keras yang dimodifikasi yang dikembangkan untuk konstanta dielektrik yang sangat tinggi, Q m yang tinggi, kekakuan tinggi dan faktor disipasi rendah memerlukan transduser frekuensi tinggi, dll.

Ukuran Nominal dan Toleransi

Geometri	Ukuran (mm)	Toleransi
Cakram	Diameter: 3 hingga 200	Toleransi menurut elemen piezoelektrik standar Industri.
	Ketebalan: 0,2-25
Tabung	Panjang: 1-100
	OD: 6-180
	Nomor Identitas: 5-150
	Dinding: 0,5-15
Piring	Panjang: 1-200
	Lebar: 1-200
	Ketebalan: 0,2-25
Bola	OD: 6-160
	Nomor Identitas: 4-150
	Dinding: 1-10
Cincin	OD: 3-180
	Nomor Identitas: 1-150
	Ketebalan : 0,2-25
Untuk Semua Ukuran	Kebosanan	± 0,03
	Konsentrisitet	± 0,10
	Sifat tegak lurus	± 0,10
	Paralelisme	± 0,05

Toleransi Listrik Nominal

Sifat Piezoelektrik	±  5%
Konstanta Dielektrik Relatif	±  15%
