Transduser Ultrasonik Bawah Air 110KHzuntuk Pengukur Aliran Ultrasonik

Transduser Ultrasonik Bawah Air 110KHzuntuk Pengukur Aliran Ultrasonik

Parameter teknikal:

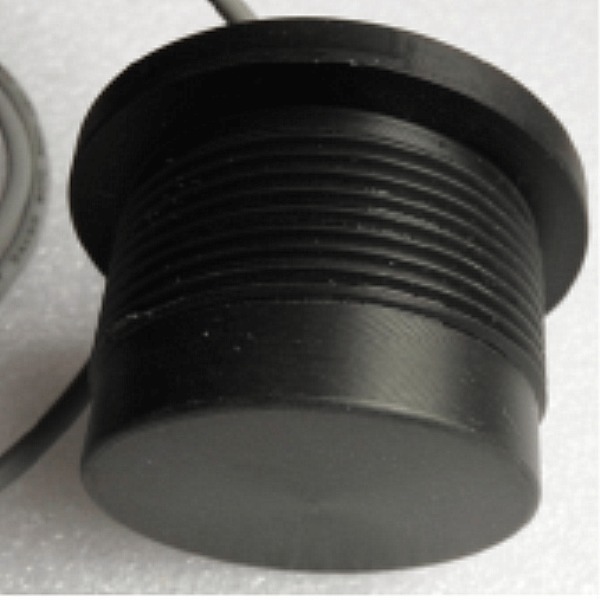

barang	Parameter Teknikal		Imej
Nama	bawah air 110KHz ultrasonik  Transduser
Model	PHA -110-EA
F requency	110KHz±10KHz
Jarak Pengesanan	0.6～ 40m
lmpedans selari minimum	700Ω±20 ％
Kapasitansi	2000pF±20 ％ @1KHz
Sensitiviti	Memandu Voltan ： 500Vpp 、Jarak ： 0.8m、 e cho Amplitud:1.0 V
Beroperasi Voltan	Puncak Voltan ＜ 300VPP
Beroperasi Suhu	-40～ +80 ℃
Tekanan	≤3Kilos atau 0.3MPa
Sudut	Lebar Rasuk )Lebar Rasuk Separuh kuasa@-3dB:18°±2， Sudut Tajam :44°±5
Bahan Perumahan	POM
Penggunaan	Meter aliran ultrasonik, pencari julat kapal selam
Pemasangan Dimensi	Semak rajah struktur produk di bawah
Tahap Perlindungan	IP68
Berat badan	107g±5 ％（Panjang : 2m ）
Arahan Pendawaian	Merah: transduser +, putih: transduser -, hitam: wayar terlindung; (penderia suhu adalah pilihan )

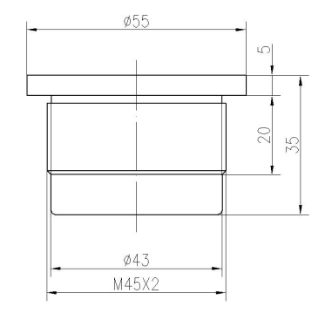

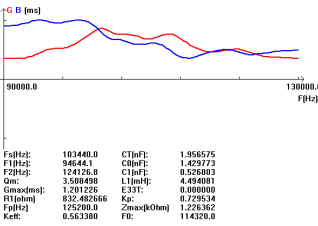

Keluk Kemasukan		Gambarajah Struktur Produk

Gambar rajah blok transduser ultrasonik:

Gambarajah Skema Penderia Suhu  (model: MF58_502F3470) :


Arahan kabel jenis bersepadu:

1. Arahan pendawaian transduser: antara muka (terminal 3pin, 2.54mm)
Merah: transduser +
Putih: transduser -
Hitam: pelindung


2. Arahan Kabel Sensor Suhu: antara muka (terminal 3pin, 2.0mm)

Merah dan hitam adalah pendawaian sensor suhu

Jenis pisah: kabel 10m standard, dengan setiap tambahan 50m kabel, pengecilan isyarat ialah 6dB

Arahan pendawaian tiga teras:

    Merah: Transduser +
     Biru: sensor suhu +
     Hitam: Awam-

 Arahan pendawaian empat teras:

Merah: Transduser +
Kuning: Transduser-
Biru, hitam: sensor suhu
