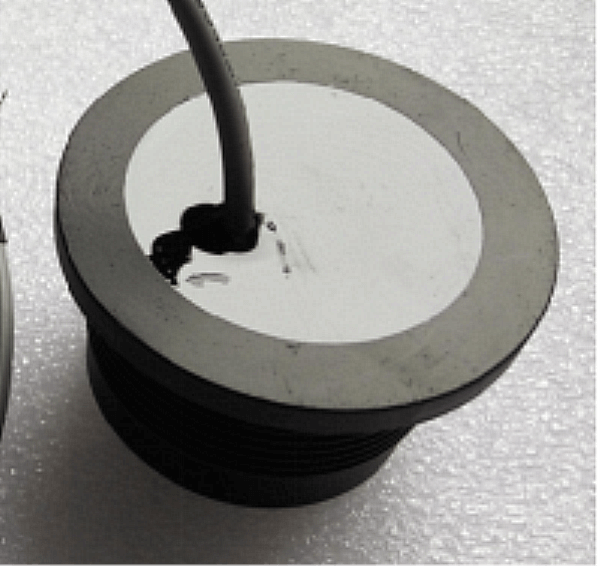

محول بالموجات فوق الصوتية تحت الماء 110 كيلو هرتز لمقياس الجريان بالموجات فوق الصوتية

محول بالموجات فوق الصوتية تحت الماء 110 كيلو هرتز لمقياس الجريان بالموجات فوق الصوتية

المعلمات التقنية:

أغراض	المعلمات التقنية		صورة
اسم	تحت الماء 110 كيلو هرتز بالموجات فوق الصوتية  محول
نموذج	فا -110-EA
تكرار​	110 كيلو هرتز ± 10 كيلو هرتز
مسافة الكشف	0.6~ 40 م
الحد الأدنى من المعاوقة الموازية	700Ω±20 %
السعة	2000pF ± 20 ％ @ 1 كيلو هرتز
حساسية	القيادة الجهد : 500Vpp 、المسافة : 0.8 م、 السعة : 1.0 فولت
التشغيل الجهد االكهربى	قمة الجهد ＜ 300VPP
التشغيل درجة حرارة	-40～ +80 درجة مئوية
ضغط	≥3 كيلو أو 0.3 ميجا باسكال
زاوية	عرض الشعاع ) عرض شعاع نصف الطاقة @ -3dB: 18 درجة ± 2， زاوية حادة : 44 درجة ±5
مواد الإسكان	بوم
الاستخدام	مقياس الجريان بالموجات فوق الصوتية، مكتشف نطاق الغواصة
تثبيت البعد	التحقق من مخطط هيكل المنتج أدناه
مستوى الحماية	IP68
وزن	107 جرام±5 %(الطول : 2 م )
تعليمات الأسلاك	الأحمر: محول الطاقة +، الأبيض: محول الطاقة -، الأسود: سلك محمي؛ (مستشعر درجة الحرارة اختياري )
منحنى القبول		مخطط هيكل المنتج

رسم تخطيطي لمحول الطاقة بالموجات فوق الصوتية:

رسم تخطيطي لمستشعر درجة الحرارة  (الطراز: MF58_502F3470) :


تعليمات الكابل من النوع المتكامل:

1. تعليمات الأسلاك لمحول الطاقة: واجهة (3pin، طرف 2.54 مم)
أحمر: محول +
أبيض: محول -
أسود: حماية


2. تعليمات كابل مستشعر درجة الحرارة: واجهة (3pin، طرف 2.0 مم)

الأحمر والأسود هما أسلاك مستشعر درجة الحرارة

نوع الانقسام: كابل قياسي 10 متر، مع كل 50 متر إضافي من الكابل، توهين الإشارة هو 6 ديسيبل

تعليمات الأسلاك ثلاثية النواة:

    أحمر: محول الطاقة +
     أزرق: مستشعر درجة الحرارة +
     أسود: تعليمات عامة

 - تعليمات الأسلاك رباعية النواة:

أحمر: محول طاقة +
أصفر: محول طاقة -
أزرق، أسود: مستشعر درجة الحرارة
