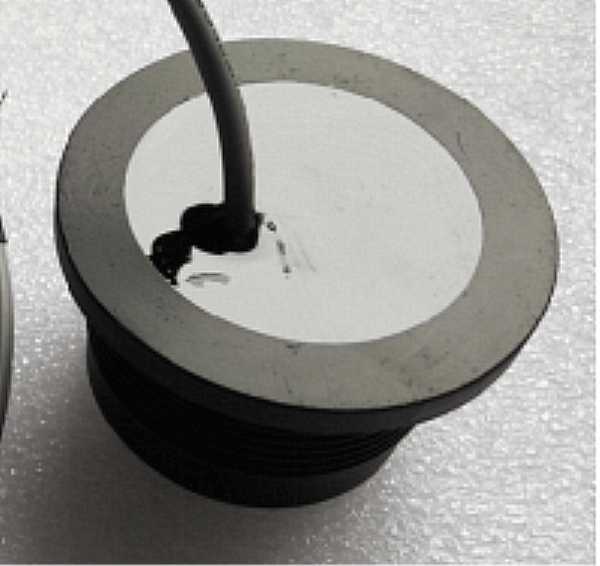

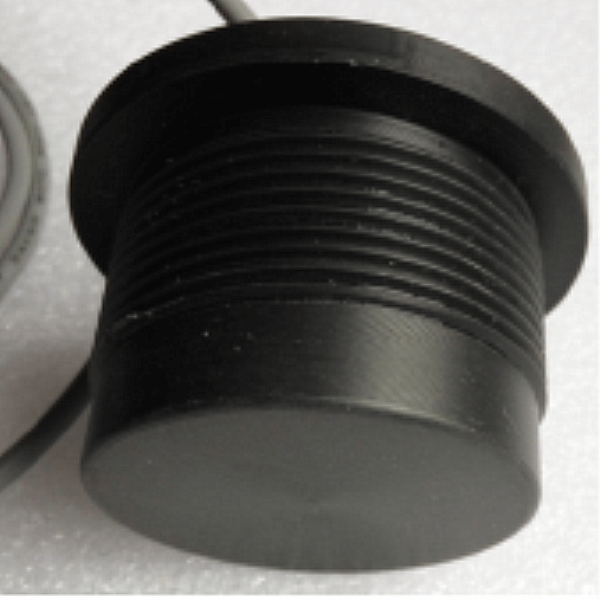

Падводны ультрагукавой пераўтваральнік 110 кГц для ультрагукавога расходомера

Падводны ультрагукавой пераўтваральнік 110 кГц для ультрагукавога расходомера

Тэхнічныя параметры:

Прадметы	Тэхнічныя параметры		Малюнак
Імя	Падводны ультрагукавой  датчык 110 кГц
мадэль	PHA -110-EA
F частата	110 кГц±10 кГц
Дыстанцыя выяўлення	0.6～ 40 м
Мінімальны паралельны супраціў	700Ω±20 %
Ёмістасць	2000 пФ±20 ％ пры 1 кГц
Адчувальнасць	За рулём Напружанне : 500Vpp. 、Адлегласць : 0.8m、 e cho Амплітуда:1,0 В
Аперацыйная Напруга	Пікавая Напружанне < 300VPP
Аперацыйная тэмпература	-40~ +80 ℃
Ціск	≤3 кіло або 0,3 МПа
Вугал	Шырыня прамяня ) Шырыня прамяня на палову магутнасці@-3 дБ: 18°±2， Востры кут : 44°±5
Матэрыял корпуса	POM
Выкарыстанне	Ультрагукавы расходомер, падводны далямер
Ўстаноўка Вымярэнне	Праверка схемы структуры прадукту ніжэй
Узровень абароны	IP68
Вага	107 г±5 % (Даўжыня : 2 м )
Інструкцыі па праводцы	Чырвоны: пераўтваральнік +, белы: пераўтваральнік -, чорны: экранаваны провад; (датчык тэмпературы не з'яўляецца абавязковым )
Крывая адмітансу		Структурная схема прадукту

Блок-схема ультрагукавога пераўтваральніка:

Прынцыповая схема датчыка тэмпературы  (мадэль: MF58_502F3470) :


Інструкцыя па кабелі інтэграванага тыпу:

1. Інструкцыя па падключэнні пераўтваральніка: інтэрфейс (3 кантакты, клема 2,54 мм)
Чырвоны: пераўтваральнік +
белы: пераўтваральнік -
чорны: экранаванне


2. Інструкцыя па кабелі датчыка тэмпературы: інтэрфейс (3 кантакты, клема 2,0 мм)

Чырвоны і чорны - гэта правадка датчыка тэмпературы

Тып раздзялення: стандартны 10-метровы кабель, з кожнымі дадатковымі 50 метрамі кабеля згасанне сігналу складае 6 дБ

Інструкцыі па трохжыльным праводцы:

    чырвоны: пераўтваральнік +
     сіні: датчык тэмпературы +
     чорны: публічны

 - інструкцыі па падключэнні чатырохжыльных праводак:

чырвоны: пераўтваральнік +
жоўты: пераўтваральнік -
сіні, чорны: датчык тэмпературы
