HIFU治療では、体外から衝撃波砕石治療装置を使用するか、 超音波HIFUピエゾ 腫瘍治療装置、超音波発生および集束装置がコアコンポーネントです。現在、高密度焦点式超音波の発生源は主に 3 種類ありますが、それぞれ異なる発生方法が採用されています。
(l) 液体電気式とは、水で満たされた楕円体の金属球内で電極火花放電または爆薬を使用する方法を指します。 超音波圧電結晶は、 楕円体の内面で反射して収束する球状の衝撃波を生成します。第 2 の焦点として、この形式の音源は主に体外衝撃波結石破砕術に使用されます。

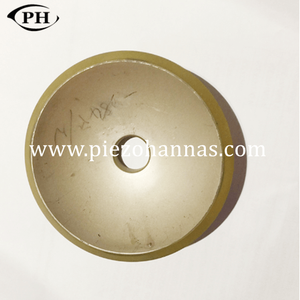

(2) 圧電音源には、球殻の中に数百、数千個のセラミック圧電振動子を埋め込んだものと、圧電セラミックシートを直接研磨したものの主に2つの形式があります。

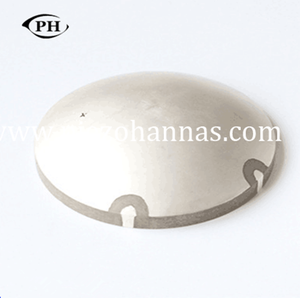

HIFU超音波圧電センサーの音源は、集束超音波の音源を構成する球形クラウンであり、放射された球形パルス超音波を自然に収束させる球面自己集束方式を採用しており、製造プロセスとパワーアンプ回路にはより高い性能要件が求められます。エネルギーデバイスは一般に機械的な走査によって処理され、体積が大きい、電気音響効率が低い、焦点距離が調整できないという欠点があります。圧電音源は、大きな金属製の音響レンズに直接結合された圧電振動子です。音響レンズの焦点の合わせ方により、 電気hifu圧電センサー は圧電振動子によって生成され、集束されますが、レンズ自体が音を吸収します。生成された高温によりレンズが変形します。超音波レンズの集束効果は媒体だけでなく、
レンズの材質にも関係し、界面反射と音響レンズの減衰も音響エネルギーの損失を引き起こし、音響レンズの集束を引き起こします。電気音響効率が低く、焦点距離は調整できません。この音源は、HIFU腫瘍治療と体外衝撃波治療の両方に使用できます。
電磁式は平面コイルに強力な電流パルスを流し、発生した磁場が金属膜を押すことで、接触している水道管内に平面圧力波が発生し、 超音波ピエゾhifu は音響レンズによって集束されるか、中空円筒テーブル上のコイルによって衝撃波が発生して軸方向に垂直に放射され、形成された円筒波がスパイラルパラボラ顕微鏡焦点を通過します。電磁衝撃波は集束効率が高く、散乱衝撃波がありません。衝撃波源は頻繁な電極交換の手間もなく継続使用が可能であり、現在は主に体外衝撃波に応用されている。
