مصدر الصوت وطريقة التركيز للعلاج HIFU

في علاج HIFU، سواء كان خارج الجسم لمعدات علاج تفتيت الحصى بموجة الصدمة أو معدات علاج الورم بيزو HIFU بالموجات فوق الصوتية ، وأجهزة التوليد والتركيز بالموجات فوق الصوتية هي المكونات الأساسية. في الوقت الحاضر، هناك ثلاثة مصادر رئيسية للموجات فوق الصوتية المركزة عالية الكثافة. وتم اعتماد طريقة مختلفة لحدوثها.

(ل) يشير النوع السائل الكهربائي إلى استخدام تفريغ شرارة القطب أو المتفجرات في المجال المعدني للإهليلجي المملوء بالماء. طريقة تنتج البلورة الانضغاطية بالموجات فوق الصوتية موجة صدمة كروية تنعكس على السطح الداخلي للمجسم الإهليلجي وتتقارب. بالنسبة للتركيز الثاني، يُستخدم هذا النوع من مصدر الصوت بشكل أساسي في تفتيت الحصوات بموجة الصدمة من خارج الجسم.

(2) تكون مصادر الصوت الكهرضغطية بشكل رئيسي في شكلين، مما يدل على أن مئات أو حتى الآلاف من الهزازات الكهرضغطية الخزفية مدمجة في الغلاف الكروي أو يتم طحن صفائح السيراميك الكهرضغطية مباشرة.

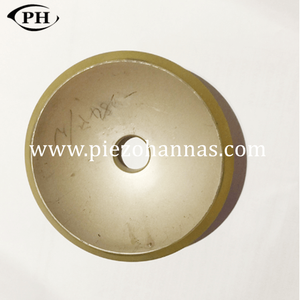

مصدر الصوت لمستشعر كهرضغطية بالموجات فوق الصوتية HIFU هو التاج الكروي الذي يشكل مصدر الصوت للموجات فوق الصوتية المركزة، ويعتمد طريقة التركيز الذاتي الكروية لجعل موجة الموجات فوق الصوتية النبضية الكروية المنبعثة تتقارب بشكل طبيعي، والتي لديها متطلبات أداء أعلى لعملية التصنيع ودائرة مضخم الطاقة. تتم معالجة جهاز الطاقة بشكل عام عن طريق المسح الميكانيكي، وله عيوب الحجم الكبير، وانخفاض الكفاءة الكهروصوتية والطول البؤري غير القابل للتعديل. مصدر الصوت الكهرضغطي هو هزاز كهرضغطي يقترن مباشرة بعدسة صوتية معدنية كبيرة. الطريقة التي تركز بها العدسة الصوتية، يتم إنشاء مستشعر hifu الكهرضغطي الكهربائي بواسطة الهزاز الكهرضغطي، لكن العدسة نفسها تمتص الصوت. ستؤدي درجة الحرارة المرتفعة المتولدة إلى تشويه العدسة، ولا يرتبط تأثير التركيز للعدسة بالموجات فوق الصوتية بالوسيط فحسب، بل
يرتبط أيضًا بمواد العدسة، كما أن انعكاس الواجهة وتوهين العدسة الصوتية سيتسببان أيضًا في فقدان الطاقة الصوتية، وتركيز العدسة الصوتية. الكفاءة الكهروصوتية منخفضة والطول البؤري غير قابل للتعديل. يمكن استخدام مصدر الصوت لكل من علاج الورم HIFU وعلاج موجة الصدمة الخارجية للجسم.

يظهر النوع الكهرومغناطيسي استخدام نبضة تيار قوية من خلال ملف مستو، ويقوم المجال المغناطيسي المتولد بدفع فيلم معدني. وتتولد موجة ضغط مستوية في أنبوب الماء الملامس لها، ومن ثم يتم تركيز hifu بيزو بالموجات فوق الصوتية بواسطة عدسة صوتية، أو يتم إنشاء موجة صدمة بواسطة ملف على طاولة الأسطوانة المجوفة لتشع بشكل عمودي على اتجاه المحور، ويتم تمرير الموجة الأسطوانية المتكونة من خلال تركيز مجهر مكافئ حلزوني. تتميز موجة الصدمة الكهرومغناطيسية بكفاءة تركيز عالية ولا توجد موجة صدمة متناثرة؛ يمكن استخدام مصدر موجة الصدمة بشكل مستمر دون مشاكل متكررة في استبدال القطب، ويتم تطبيقه حاليًا بشكل أساسي على موجة الصدمة خارج الجسم.
