Прагляды: 7 Аўтар: Рэдактар сайта Час публікацыі: 2018-08-15 Паходжанне: Сайт
У лячэнні HIFU, няхай гэта будзе экстракарпаральнае да ўдарна-хвалевай літатрыпсію абсталявання для лячэння або Ультрагукавое HIFU п'езаабсталяванне для лячэння пухлін, ультрагукавыя прылады генерацыі і факусіроўкі з'яўляюцца асноўнымі кампанентамі. У цяперашні час існуе тры асноўныя крыніцы высокаінтэнсіўнага сфакусаванага ультрагуку. Быў прыняты іншы метад.
(l) Вадкасна-электрычны тып адносіцца да выкарыстання электроднага іскравога разраду або выбуховага рэчыва ў металічнай сферы напоўненага вадой эліпсоіда. Метад ультрагукавы пьезокристалл стварае сферычную ўдарную хвалю, якая адлюстроўваецца ад унутранай паверхні эліпсоіда і збліжаецца. Да другога фокусу гэтая форма крыніцы гуку ў асноўным выкарыстоўваецца для экстракарпаральнай ударна-хвалевай літатрыпсіі.
(2) П'езаэлектрычныя крыніцы гуку ў асноўным бываюць дзвюх формаў, якія паказваюць, што сотні ці нават тысячы керамічных п'езаэлектрычных вібратараў убудаваны ў сферычную абалонку або п'езаэлектрычныя керамічныя лісты непасрэдна зашліфаваны.

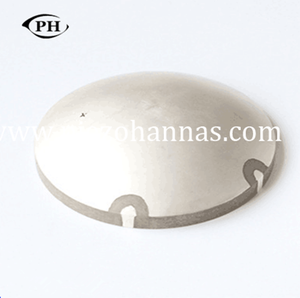

Крыніцай гуку ультрагукавога п'езаэлектрычнага датчыка HIFU з'яўляецца сферычная каронка, якая ўяўляе сабой крыніцу гуку сфакусаванага ультрагуку, і выкарыстоўвае метад сферычнай самафакусоўкі, каб прымусіць выпраменьваную сферычную імпульсную ультрагукавую хвалю натуральна збліжацца, што мае больш высокія патрабаванні да прадукцыйнасці вытворчага працэсу і схемы ўзмацняльніка магутнасці. Энергетычная прылада звычайна апрацоўваецца механічным сканаваннем і мае недахопы: вялікі аб'ём, нізкую электраакустычную эфектыўнасць і нерэгулюемую фокусную адлегласць. П'езаэлектрычная крыніца гуку - гэта п'езаэлектрычны вібратар, які непасрэдна злучаны з вялікай металічнай акустычнай лінзай. Спосаб факусоўкі акустычнай лінзы электрычны п'езаэлектрычны датчык Hifu генеруецца п'езаэлектрычным вібратарам, але сама лінза паглынае гук. Высокая тэмпература, якая ствараецца, дэфармуе лінзу, а эфект факусіроўкі ультрагукавой лінзы звязаны не толькі з асяроддзем, але і
з матэрыялам лінзы, адлюстраванне інтэрфейсу і акустычнае згасанне лінзы таксама прывядуць да страты акустычнай энергіі і факусіроўкі акустычная лінза. Электраакустычная эфектыўнасць нізкая, а фокусная адлегласць не рэгулюецца. Крыніца гуку можа выкарыстоўвацца як для лячэння пухліны HIFU, так і для лячэння знешняй ударнай хваляй цела.
Электрамагнітны тып паказвае выкарыстанне моцнага імпульсу току праз плоскую катушку, і створанае магнітнае поле штурхае металічную плёнку. Плоская хваля ціску генеруецца ў вадаправоднай трубе, якая знаходзіцца ў кантакце з ёй, а затым ультрагукавы п'езахайфу факусуецца акустычнай лінзай, або ўдарная хваля генеруецца шпулькай на полым стале цыліндра для выпраменьвання перпендыкулярна напрамку восі, і ўтвораная цыліндрычная хваля праходзіць праз спіральны парабалічны фокус мікраскопа. Электрамагнітная ўдарная хваля мае высокую эфектыўнасць факусоўкі і няма рассейвання ўдарнай хвалі; крыніца ўдарнай хвалі можа выкарыстоўвацца бесперапынна без частых праблем з заменай электрода, і ў цяперашні час у асноўным прымяняецца да экстракарпаральнай ударнай хвалі.
