1MHz超音波流量計用真鍮材超音波トランスデューサ

      1MHz超音波流量計用真鍮材超音波トランスデューサ



アイテム	技術的パラメータ		画像

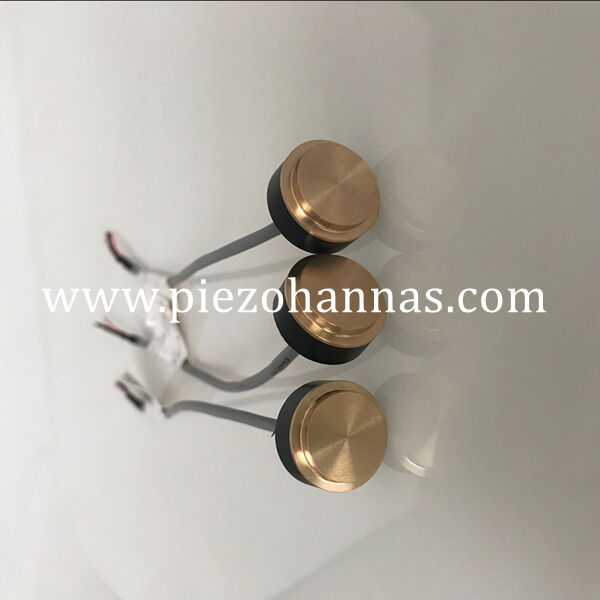

名前	熱流量計用超音波振動子（真鍮ケース）
モデル	PL-1M-01J
頻度	1MHz±30KHz
検出距離	0.05 ～ 3m
最小並列インピーダンス	50Ω±20 ％
キャパシタンス	1200pF±20 ％ @1KHz
感度	駆動電圧： 24Vpp、距離：0.3m、 エコー振幅: 320mV
オペレーティング 電圧	ピーク 電圧＜ 300VPP
オペレーティング 温度	-40～ +80℃
プレッシャー	≤3キロまたは0.3MPa
角度	(ビーム幅)ハーフパワービーム幅@-3dB:5°±1， 鋭角： 12°±2
ハウジング材質	真鍮
使用法	超音波流量計、海底距離計
インストール 寸法	以下の製品構造図を確認してください
保護レベル	IP68
重さ	17g±5 ％（長さ： 25cm ）
配線説明書	赤：トランスデューサー+，白:変換器-、黒：シールド線 （温度センサー線はオプション）
アドミタンス曲線		製品構成図

トランスデューサのテスト回路図

トランスデューサーのエコー テスト図:

テスト環境は0.6メートル、テストポイントはECHO×1



トランスデューサのアドミッタンス曲線:

温度センサーの概略図:



トランスデューサの配線手順:

 スプリットタイプ：赤：振動子+、白：振動子-、青または黒：シールド線
