Tecnologia dei trasduttori a banda larga

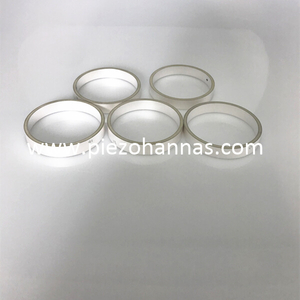

La caratteristica della larghezza di banda è un indicatore importante del trasduttore. Le caratteristiche della larghezza di banda del Il trasduttore a tubi piezoelettrici influisce sulle caratteristiche spettrali e sulla forma d'onda del segnale trasmesso. Forme varie di segnali e l'uso di moderne tecniche di elaborazione del segnale come la compressione degli impulsi richiedono che il Il trasduttore ceramico a cilindro piezoelettrico deve avere una larghezza di banda sufficiente altrimenti segnalerà una distorsione. Influisce sull'effetto dell'elaborazione del segnale. Non è esagerato affermare che i trasduttori a banda larga rappresentano il collo di bottiglia della tecnologia di elaborazione del segnale sonar. Senza trasduttori a banda larga, i trasduttori a banda larga sono così importanti. la progettazione di trasduttori a banda larga è diventata uno degli sforzi incessanti a lungo termine della ricerca scientifica. Un mezzo importante per il trasduttore per ottenere una banda larga è utilizzare l'accoppiamento in modalità multi-risonante, come la modalità longitudinale di un trasduttore longitudinale, l'accoppiamento in modalità di radiazione di una testa radiale, l'accoppiamento in modalità a doppia eccitazione di un trasduttore longitudinale e la tecnologia dello strato di adattamento del trasduttore verticale.

Ottenimento della doppia modalità di accoppiamento longitudinale e flessionale accoppiamento con doppia modalità di flessione della struttura del paranco del trasduttore ceramico del cilindro piezoelettrico , che vibra radialmente del trasduttore dell'anello di traboccamento, accoppiamento della modalità risonante della cavità liquida, trasduttore a banda larga accoppiato con cavità multimodale, ecc.

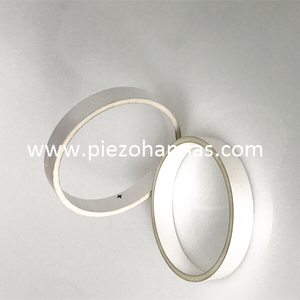

Qui ci concentriamo sul trasduttore verticale a banda larga. I trasduttori longitudinali utilizzano l'accoppiamento in modalità multi-risonante per ottenere caratteristiche di banda larga. È un trasduttore accoppiato a tre modalità risonanti (la frequenza di risonanza è rispettivamente 15,25,35kHz), in cui la frequenza di risonanza di 15kHz di Il tubo cilindrico piezoceramico Pzt è la modalità di risonanza longitudinale del trasduttore di eccitazione dello stack ceramico piezoelettrico e la frequenza di risonanza di 35kHz è l'estremità superiore del livellamento. La resistenza longitudinale della guarnizione (materiale plastico rinforzato con vetro) e la massa intermedia dell'estremità superiore e la struttura longitudinale della sottostruttura della testa di radiazione in alluminio. La frequenza di risonanza di 25 kHz è la modalità di risonanza longitudinale di due guarnizioni conformi (materiale plastico rinforzato con vetro) e due masse intermedie e sottostrutture della testa di radiazione in alluminio. Il trasduttore raggiunge una larghezza di banda di lavoro da 13kHz a 37kHz. È anche un trasduttore accoppiato a tre modalità di risonanza.

La differenza è che uno strato di corrispondenza di 1/4 di lunghezza d'onda è formato da un materiale in resina davanti alla testa di radiazione in alluminio. La funzione dello strato di adattamento è anche quella di far sì che la struttura complessiva rifletta le caratteristiche della sottostruttura e abbia più ordini e modalità di risonanza delle vibrazioni longitudinali. Nella progettazione del trasduttore longitudinale a banda larga, la guarnizione conforme è sostituita da materiali funzionali, progettati come trasduttore longitudinale a banda larga a doppia eccitazione e tre eccitazione con una capacità di radiazione più potente. Il trasduttore longitudinale a banda larga a doppia eccitazione è composto da materiale magnetostrittivo gigante di terre rare e trasduttore tubolare piezoelettrico PZT.
