Technologie širokopásmových převodníků

Charakteristika šířky pásma je důležitým ukazatelem převodníku. Charakteristiky šířky pásma snímač piezoelektrických trubic ovlivňuje spektrální charakteristiky a tvar vlny přenášeného signálu. Různé formy signálů a použití moderních technik zpracování signálu, jako je komprese pulzu, vyžadují, aby piezo válcový keramický měnič musí mít dostatečnou šířku pásma, jinak bude signalizovat zkreslení. Ovlivňuje efekt zpracování signálu. Bez nadsázky lze říci, že širokopásmové převodníky jsou úzkým hrdlem technologie zpracování sonarového signálu. Bez širokopásmových převodníků jsou širokopásmové převodníky tak důležité. širokopásmový design převodníků se stal jedním z dlouhodobých trvalých snah vědeckého výzkumu. Důležitým prostředkem pro dosažení šířkového pásma měniče je využití multirezonančního vidového spojení, jako je podélný mód podélného měniče, radiační mód radiální hlavice, dvojité buzení módu podélného měniče a technologie vertikálního měniče.

Dosažení dvojité podélné vazby a ohybu keramická zdvihací konstrukce s piezoválcem s dvojitým ohybem, radiální vibrace přepadového prstencového snímače, rezonanční režim s kapalinovou dutinou, širokopásmový snímač s vícevidovou dutinou atd.

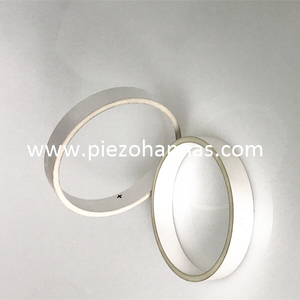

Zde se zaměříme na vertikální širokopásmový převodník. Podélné měniče využívají multirezonanční vidovou vazbu k dosažení širokopásmových charakteristik. Jedná se o třírezonanční vázaný měnič (rezonanční frekvence je 15, 25, 35 kHz, v tomto pořadí), kde rezonanční frekvence 15 kHz Piezokeramická válcová trubice Pzt je podélný rezonanční režim piezoelektrického keramického budicího měniče a rezonanční frekvence 35 kHz je horním koncem vyhlazování. Podélný odpor těsnění (plast vyztužený sklem) a střední hmota horního konce a podélná struktura podstruktury hliníkové radiační hlavy. Rezonanční frekvence 25 kHz je podélný rezonanční režim dvou poddajných těsnění (plastový materiál vyztužený sklem) a dvou mezilehlých hmot a hliníkových podstavců radiační hlavy. Převodník dosahuje pracovní šířky pásma od 13 kHz do 37 kHz. Je to také třírezonanční spřažený měnič.

Rozdíl je v tom, že vrstva odpovídající 1/4 vlnové délky je tvořena pryskyřičným materiálem před hliníkovou radiační hlavou. Funkcí odpovídající vrstvy je také to, aby celková struktura odrážela charakteristiky spodní konstrukce a měla více řádů a podélný vibrační rezonanční režim. V konstrukci podélného širokopásmového měniče je vyhovující těsnění nahrazeno funkčními materiály, řešenými jako dvoubuďový, tříbuďový podélný širokopásmový měnič s výkonnější vyzařovací schopností. Širokopásmový podélný měnič s dvojitým buzením je složen z obřího magnetostrikčního materiálu vzácných zemin a piezoelektrického trubicového měniče PZT.
