Tehnologija širokopojasnih pretvarača

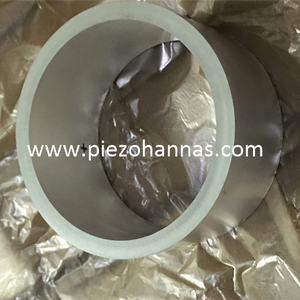

Karakteristika propusnosti je važan pokazatelj pretvarača. Karakteristike propusnosti pretvornik s piezoelektričnim cijevima utječe na spektralne karakteristike i valni oblik odaslanog signala. Razni oblici signala i uporaba modernih tehnika obrade signala kao što je kompresija impulsa zahtijevaju piezo cilindrični keramički pretvornik mora imati dovoljnu propusnost ili će izobličiti signal. utječe na učinak obrade signala. Nije pretjerano reći da su širokopojasni pretvarači usko grlo tehnologije obrade sonarnog signala. Bez širokopojasnih sondi, širokopojasne sonde su tako važne. širokopojasni dizajn pretvarača postao je jedan od dugoročnih neprekidnih napora znanstvenog istraživanja. Važan način da pretvornik postigne širinu pojasa je korištenje višerezonantnog moda spajanja, kao što je longitudinalni mod uzdužnog pretvarača, radijacijski način spajanja radijalne glave, dvostruki pobudni način spajanja longitudinalnog pretvornika i tehnologija sloja prilagodbe okomitog pretvarača.

Postizanje dvostrukog uzdužnog modalnog spajanja i savijanja piezo cilindar, keramička sonda, konstrukcija dizalice, dvostruko savijanje, radijalna vibracija radijalne vibracije sonde s preljevnim prstenom, rezonantna modifikacija s tekućinskom šupljinom, širokopojasna sonda s višemodnom šupljinom, itd.

Ovdje se fokusiramo na okomitu širokopojasnu sondu. Uzdužni pretvornici koriste višerezonantno spajanje modova za postizanje širokopojasnih karakteristika. To je spojeni pretvarač s tri rezonantna moda (rezonantna frekvencija je 15, 25, 35 kHz, respektivno), pri čemu je rezonantna frekvencija od 15 kHz Pzt piezokeramička cilindarska cijev je uzdužni rezonantni način piezoelektričnog keramičkog sklopa pobudnog pretvornika, a rezonantna frekvencija od 35 kHz je gornji kraj zaglađivanja. Uzdužni otpor brtve (plastični materijal ojačan staklom) i međumasa gornjeg kraja i uzdužna struktura aluminijske glave zračenja podkonstrukcija. Rezonantna frekvencija od 25 kHz je uzdužni rezonantni način dviju podložnih brtvi (plastični materijal ojačan staklom) i dvije srednje mase i podkonstrukcije glave radijacije od aluminija. Pretvornik postiže radnu širinu pojasa od 13kHz do 37kHz. To je također spojena sonda s tri rezonancije.

Razlika je u tome što sloj koji odgovara 1/4 valne duljine formira smolasti materijal ispred aluminijske glave zračenja. Funkcija odgovarajućeg sloja također je da cjelokupna struktura odražava karakteristike podkonstrukcije i ima više redova i rezonantni način uzdužne vibracije. U dizajnu longitudinalne širokopojasne sonde, kompatibilna brtva zamijenjena je funkcionalnim materijalima, dizajniranim kao uzdužna širokopojasna sonda s dvostrukom pobudom i tri pobude s većom sposobnošću zračenja. Širokopojasni longitudinalni pretvornik s dvostrukom pobudom sastoji se od divovskog magnetostriktivnog materijala rijetke zemlje i PZT piezoelektričnog cjevastog pretvornika.
