PH75F0256
Piezohannas
PH75F0256

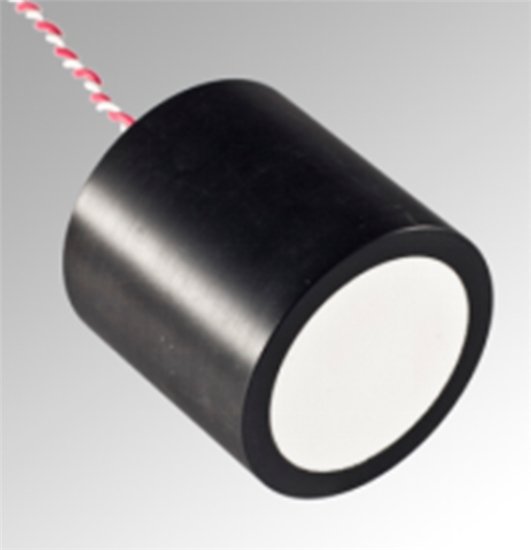

Transduser Jarak Ultrasonik 75KHz untuk Pencari Jarak Ultrasonik
Perkenalan:
Sensor ultrasonik PH75F0256 memiliki fungsi pemancar dan penerima. Ini adalah tipe jarak jauh, umumnya dapat digunakan untuk pencari jarak ultrasonik, sensor ultrasonik untuk mendeteksi objek non-kontak, sensor jarak ultrasonik, sensor level cairan ultrasonik, dll. Jika Anda memiliki pertanyaan untuk aplikasi lain, silakan hubungi kami untuk detailnya.
Parameter teknis:
Model |
PH75F0256 |
Frekuensi resonansi tengah (kHz) |
75KHz± 4.0Khz |
Frekuensi Bandwidth |
6.0Khz |
Jarak deteksi |
0,25~6m |
Titik buta |
<0,25m |
Sudut peluncuran pancaran (- 3dB sudut penuh) |
14±2° |
Sensitivitas terintegrasi (0 dB=200 Vp-p ；periode ： 50；jarak ： 40cm) |
-60dB menit |
Kapasitansi elektrostatik |
2000PF±20% |
Impedansi paralel minimum |
200Ω±30% |
Tegangan kerja maksimum (Pulsa - siklus kerja 2%) |
＜ 800V |
Suhu pengoperasian |
-20 ~80℃ |
Suhu penyimpanan |
-40 ~85℃ |
Tingkat perlindungan |
IP65 |
Instalasi |
Siklus eksternal diperbaiki |
Bahan Kasus |
ABS |

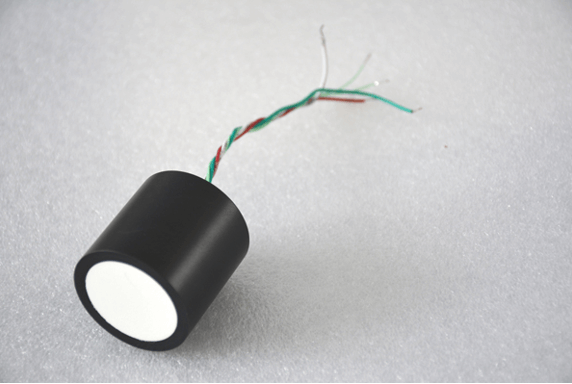

Foto:
![YEP$6J}EZC]6U[BAHM@K8`W (1)](http://5krorwxhlkpmrik.leadongcdn.com/cloud/llBqnKjlRioSilmrnkio/YEPJ-EZCU-BAHM-K8-W.png "8[4MN3}X8%J@D0O{B03T%1.png")

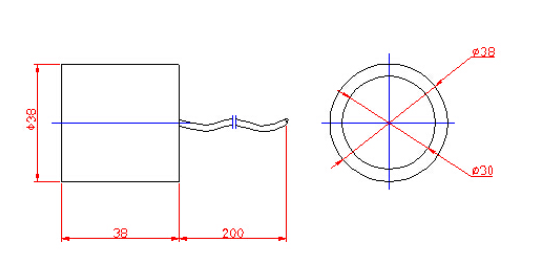

Dimensi Garis Besar：

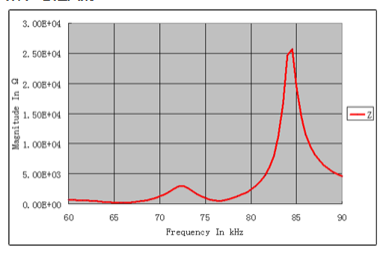

Kurva Resistansi Frekuensi :
![636T30@{6]KA8JQ1UT(FB8](http://5krorwxhlkpmrik.leadongcdn.com/cloud/loBqnKjlRioSilmrqkio/636T30-KA8JQ1UT-FB8.png "(V3$69N26LR7859OT}M5[LC.png")
Frekuensi- Fase Kurva Sudut ：
Tes Sensitivitas:
Tegangan transmisi: 200Vp-p; periode: 50; jarak: 40C M

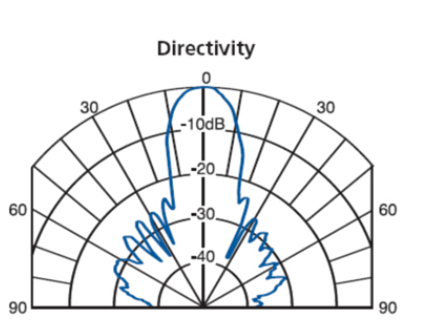

D Kurva Arah ：
Ciri:
1. Paket padat (ABS atau cangkang paduan Aluminium)
2. Pemasangan dengan tepat (Sekrup M20*1.5)
Aplikasi:
1.Posisi Lokasi
2. Pendekatan pengukuran
3. Pengukuran Lalu Lintas
4.Menghindari Hambatan
