Cincin Keramik Piezoelektrik 30Khz untuk Pencucian Ultrasonik

                     Cincin Keramik Piezoelektrik 30Khz untuk Pencucian Ultrasonik

1.Deskripsi Produk:



Ukuran (OD*ID*T)	50*20*6
Kapasitas (pf)	2490±10%
Frekuensi Radial fr(khz)	30±5%
Impedansi Resonansi zm	≤15
Frekuensi tebal Ft(khz)	315
Modulus Kopling Kr(%)	≥45
Faktor Kualitas (Qm)	≥800
Berat 5pcs	1kg

2. Beberapa Ukuran Standar PiezoRing

Diameter luar: 5,0 - 100mm
Diameter dalam :(2,0 - 35mm)
Tebal : (0,2 - 15mm)



Dimensi (mm)	Kapasitas C(pF)	Lapangan yang Lemah  Disipasi n Tgδ(12v)	Fied yang Kuat Disipasi Tgδ(400v)		Frekuensi Radial  Fr(KHz)	Impedansi Resonansi Zm(Ω)	Tebal  Frekuensi  Ft (KHz)	Kopel  Modulus  Kr(%)
Φ 10ｘ Φ 5ｘ2	240± 10%	≤ 0,5%	≤ 1,0%	153± 5%		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10%	≤ 0,5%	≤ 1,0%	95.8± 5%		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10%	≤ 0,5%	≤ 1,0%	65.5± 5%		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10%	≤ 0,5%	≤ 1,0%	58.4± 5%		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10%	≤ 0,5%	≤ 1,0%	49.2± 5%		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10%	≤ 0,5%	≤ 1,0%	45.5± 5%		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10%	≤ 0,5%	≤ 1,0%	43.4± 5%		≤15	410	≥46
Φ40×Φ12×5	2070±12 .5%	≤0. 5%	≤ 1,0%	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10%	≤ 0,5%	≤ 1,0%	42.8± 5%		≤15	410	≥45
Φ40×Φ20×5	1700±12,5%	≤0,3	≤ 1,0%	37.9		≤15		≥45
Φ 40×Φ 17×6	1555±12,5%	≤0,3	≤ 1,0%	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10%	≤ 0,5%	≤ 1,0%	40± 5%		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10%	≤ 0,5%	≤ 1,0%	38.8± 5%		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10%	≤ 0,5%	≤ 1,0%	38.1± 5%		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	315	≥45
Φ50×Φ20×6	2490±12,5%	≤0,3	≤ 1,0%	33.2		≤15		≥45
Φ50×Φ27×6	2100±12,5%	≤0,3	≤ 1,0%	29.3		≤15		≥45
Φ60×Φ30×10	1922±12,5%	≤0,3	≤ 1,0%	25.3		≤15		≥45

3. Aplikasi Pembersihan Ultrasonik:

Pembersihan ultrasonik menggunakan gelembung kavitasi yang disebabkan oleh gelombang tekanan (suara) frekuensi tinggi untuk mengaduk cairan. Agitasi ini menghasilkan kekuatan tinggi pada kontaminan yang menempel pada substrat seperti logam, plastik, kaca, karet, dan keramik. Tindakan ini juga menembus lubang buta, retakan dan ceruk. Tujuannya adalah untuk menghilangkan seluruh jejak kontaminasi yang melekat erat atau melekat pada permukaan padat. Air atau pelarut dapat digunakan, tergantung pada jenis kontaminasi dan bagiannya.

Pembersih ultrasonik dasar adalah perangkat pembersih yang menggunakan ultrasonik (biasanya dari 20–400 KHZ) dan larutan pembersih yang sesuai untuk membersihkan barang. USG dapat digunakan hanya dengan air, namun penggunaan sabun ultrasonik yang sesuai dengan benda yang akan dibersihkan dan kekotoran akan meningkatkan efeknya. Pembersihan biasanya berlangsung antara tiga dan enam menit menit.

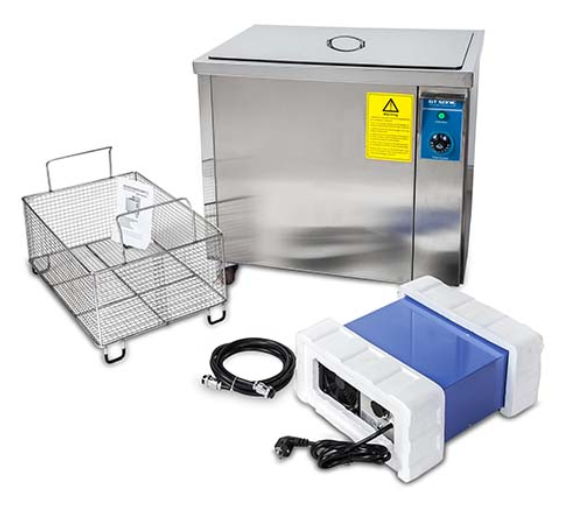

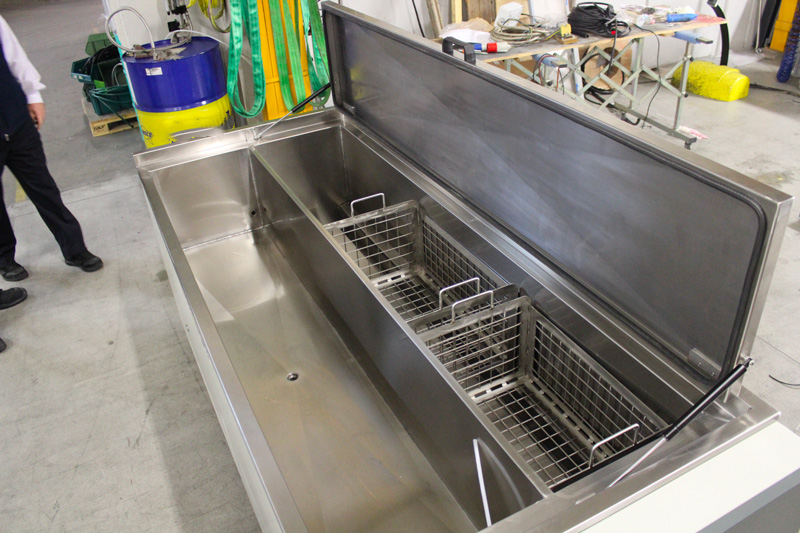

4. Gambar Aplikasi:
