П'єзоелектричне керамічне кільце 30 кГц для ультразвукового миття

                     П'єзоелектричне керамічне кільце 30 кГц для ультразвукового миття

1. Опис продукту:



Розмір (OD*ID*T)	50*20*6
Ємність (pf)	2490±10%
Радіальна частота fr (кГц)	30±5%
Резонансний опір zm	≤15
Товста частота Ft (кГц)	315
Модуль зв'язку Kr (%)	≥45
Фактор якості (Qm)	≥800
Вага 5 шт	1 кг

2. Деякі стандартні розміри PiezoRing

Зовнішній діаметр: 5,0 - 100 мм
Внутрішній діаметр: (2,0 - 35 мм)
Товщина: (0,2 - 15 мм)



Розмір (мм)	Ємність C(pF)	поля Розсіювання слабкого Tgδ (12 В)	Сильна дисипація Tgδ (400 В)		Радіальна частота  Fr (кГц)	Резонансний опір Zm (Ω)	Товста  частота  Ft (кГц)	Зчеплення  Модуль  Kr (%)
Φ 10ｘ Φ 5ｘ2	240± 10%	≤ 0,5%	≤ 1,0%	153± 5%		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10%	≤ 0,5%	≤ 1,0%	95.8± 5%		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10%	≤ 0,5%	≤ 1,0%	65.5± 5%		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10%	≤ 0,5%	≤ 1,0%	58.4± 5%		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10%	≤ 0,5%	≤ 1,0%	49.2± 5%		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10%	≤ 0,5%	≤ 1,0%	45.5± 5%		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10%	≤ 0,5%	≤ 1,0%	43.4± 5%		≤15	410	≥46
Φ40×Φ12×5	2070±12 .5%	≤0. 5%	≤ 1,0%	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10%	≤ 0,5%	≤ 1,0%	42.8± 5%		≤15	410	≥45
Φ40×Φ20×5	1700±12,5%	≤0,3	≤ 1,0%	37.9		≤15		≥45
Φ 40×Φ 17×6	1555±12,5%	≤0,3	≤ 1,0%	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10%	≤ 0,5%	≤ 1,0%	40± 5%		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10%	≤ 0,5%	≤ 1,0%	38.8± 5%		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10%	≤ 0,5%	≤ 1,0%	38.1± 5%		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	315	≥45
Φ50×Φ20×6	2490±12,5%	≤0,3	≤ 1,0%	33.2		≤15		≥45
Φ50×Φ27×6	2100±12,5%	≤0,3	≤ 1,0%	29.3		≤15		≥45
Φ60×Φ30×10	1922±12,5%	≤0,3	≤ 1,0%	25.3		≤15		≥45

3. Застосування ультразвукового очищення:

Ультразвукове очищення використовує кавітаційні бульбашки, викликані високочастотними (звуковими) хвилями тиску для перемішування рідини. Перемішування створює високу силу на забруднення, що прилипають до таких підкладок, як метали, пластик, скло, гума та кераміка. Ця дія також проникає в глухі отвори, тріщини та виїмки. Мета полягає в тому, щоб ретельно видалити всі сліди забруднення, які щільно прилипли або закріпилися на твердих поверхнях. Залежно від типу забруднення та деталі можна використовувати воду або розчинники.

Базовий ультразвуковий очищувач – це пристрій для чищення, який використовує ультразвук (зазвичай від 20–400 кГц) і відповідний очисний розчин для чищення речей. Ультразвук можна використовувати тільки з водою, але використання ультразвукового мила, що підходить для предмета, який потрібно очистити, і забруднення посилює ефект. Очищення зазвичай триває від трьох до шести хвилин .

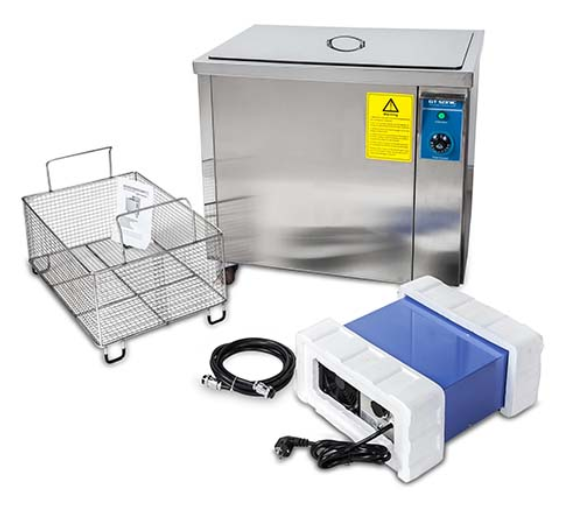

4. Зображення програми:
