Pzt8 materijal Piezoelektrični prstenasti kristal za ultrazvučno rezanje tekstila

          Pzt8 materijal Piezoelektrični prstenasti kristal za ultrazvučno rezanje tekstila

WuHan Piezohannas Tech.Co., Ltd je proizvođač piezoelektrične keramike, ultrazvučnih pretvarača sa snažnom tehnološkom snagom. Uz sustav upravljanja kvalitetom i sektor istraživanja i razvoja, naši se proizvodi intenzivno koriste u većini aplikacija.

1. Opis proizvoda

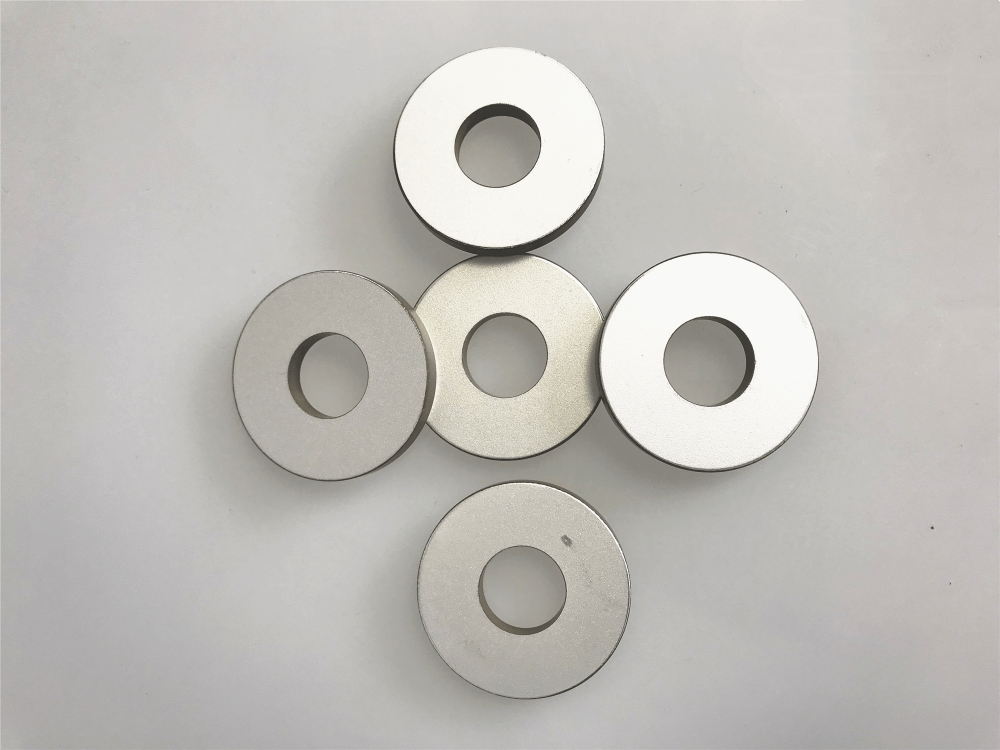

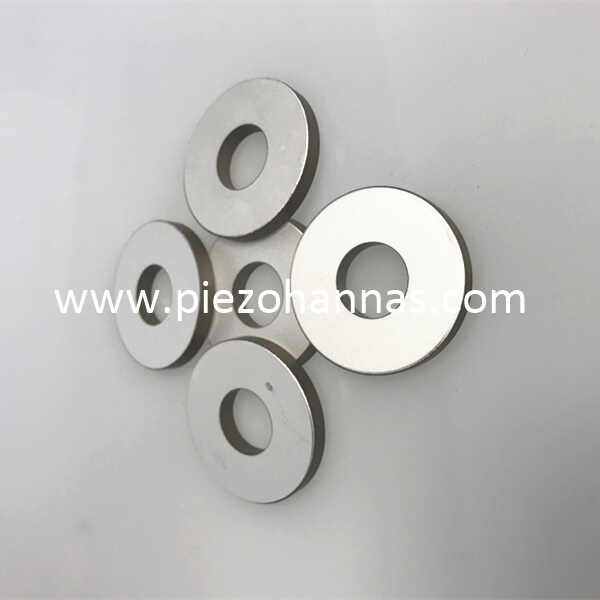

Dimenzija: OD60mm xID30mm x Thi10mm

Materijal: Pzt4 ili Pzt8

2. Neka standardna veličina piezo prstena

Raspon piezo keramičkih prstenova
Vanjski promjer: 5,0 - 100 mm
Unutarnji promjer: (2,0 - 35 mm)
Debljina: (0,2 - 15 mm)



Dimenzija (mm)	Kapacitet C(pF)	polja Disipatija slabog Tgδ (12v)	Jaka fied disipacija Tgδ (400v)		Radijalna frekvencija  Fr (KHz)	Rezonantna impedancija Zm(Ω)	Debela  frekvencija  Ft (KHz)	Spojnica  Modul  Kr (%)
Φ 10ｘ Φ 5ｘ2	240± 10%	≤ 0,5%	≤ 1,0%	153± 5%		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10%	≤ 0,5%	≤ 1,0%	95.8± 5%		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10%	≤ 0,5%	≤ 1,0%	65.5± 5%		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10%	≤ 0,5%	≤ 1,0%	58.4± 5%		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10%	≤ 0,5%	≤ 1,0%	49.2± 5%		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10%	≤ 0,5%	≤ 1,0%	45.5± 5%		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10%	≤ 0,5%	≤ 1,0%	43.4± 5%		≤15	410	≥46
Φ40×Φ12×5	2070±12 .5%	≤0. 5%	≤ 1,0%	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10%	≤ 0,5%	≤ 1,0%	42.8± 5%		≤15	410	≥45
Φ40×Φ20×5	1700±12,5%	≤0,3	≤ 1,0%	37.9		≤15		≥45
Φ 40×Φ 17×6	1555±12,5%	≤0,3	≤ 1,0%	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10%	≤ 0,5%	≤ 1,0%	40± 5%		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10%	≤ 0,5%	≤ 1,0%	38.8± 5%		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10%	≤ 0,5%	≤ 1,0%	38.1± 5%		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	315	≥45
Φ50×Φ20×6	2490±12,5%	≤0,3	≤ 1,0%	33.2		≤15		≥45
Φ50×Φ27×6	2100±12,5%	≤0,3	≤ 1,0%	29.3		≤15		≥45
Φ60×Φ30×10	1922±12,5%	≤0,3	≤ 1,0%	25.3		≤15		≥45

Ne samo netkane i tekstilne tkanine, ali i razne namirnice mogu biti precizno i ​​čisto odvojeni ili izrezati ultrazvukom. Ovisno o primjeni, rezanje se može izvesti okomito, vodoravno ili kontinuirano (sonotrode sa šavovima u valjku) s odgovarajućim dizajnom sonotrode. Sonotrode koje se koriste kao alati za rezanje trpe relativno nisko trošenje. Budući da su hladni, kao u slučaju ultrazvučnog zavarivanja i probijanja, širok izbor materijala može se učinkovito obraditi. Primjeri toga u prehrambenoj industriji su razne vrste sireva, pekarski i slastičarski proizvodi, tijesta ili duboko smrznuti proizvodi. Odgovarajuće sonotrode dijele hranu upravo uz pomoć ultrazvučnih oscilacija. Samo rezanje je zbog smanjene sile koju zahtijevaju vibracije alata za rezanje lakše nego kod konvencionalnih noževa. Namirnice se stoga ne deformiraju kompresijom ili gnječenjem.

U tekstilnom sektoru, ultrazvučno rezanje se ističe činjenicom da se odrezani rubovi netkanog materijala ili tkanine ne troše. Umjesto toga, zapečaćeni su ili spojeni ultrazvučnom tehnologijom. Osim toga, tijekom rezanja dolazi do poželjnog utiskivanja materijala duž reznih rubova, čineći materijal tanjim.

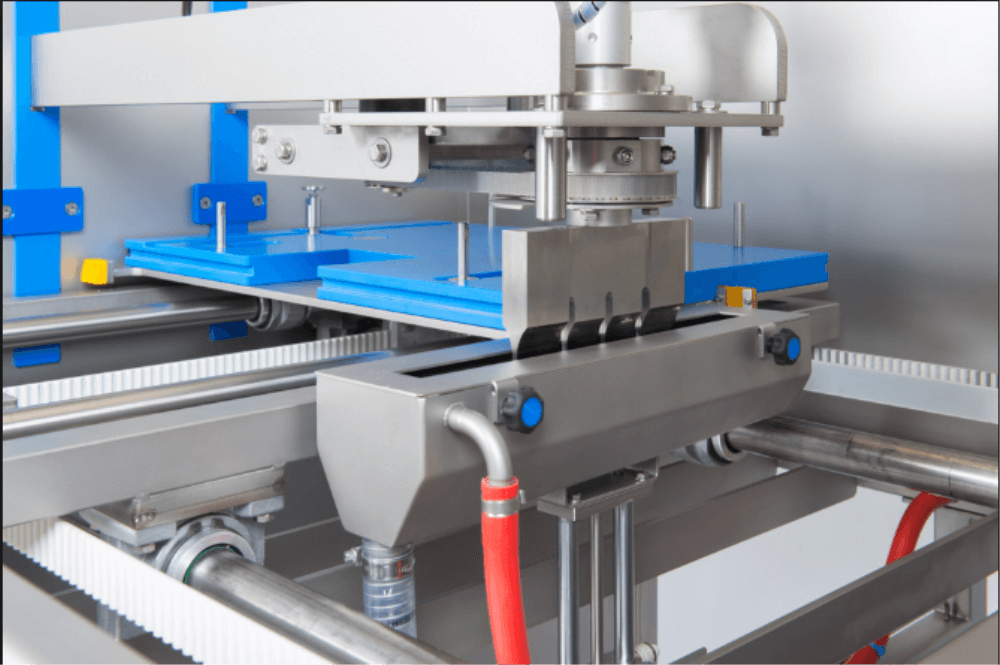

5. Slika aplikacije:
