П'езаэлектрычны кольцавы крышталь з матэрыялу Pzt8 для ультрагукавой рэзкі тэкстылю

          П'езаэлектрычны кольцавы крышталь з матэрыялу Pzt8 для ультрагукавой рэзкі тэкстылю

WuHan Piezohannas Tech.Co., Ltd з'яўляецца вытворцам п'езаэлектрычнай керамікі, ультрагукавых пераўтваральнікаў з моцнай тэхналагічнай сілай. Дзякуючы сістэме менеджменту якасці і сектара даследаванняў і распрацовак, наша прадукцыя шырока выкарыстоўваецца ў большасці прыкладанняў.

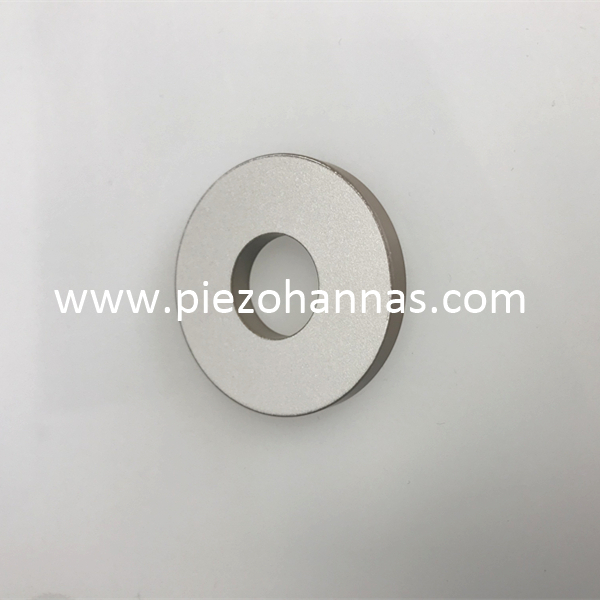

1. Апісанне прадукту

Памер: OD60mm xID30mm x Thi10mm

Матэрыял: Pzt4 або Pzt8

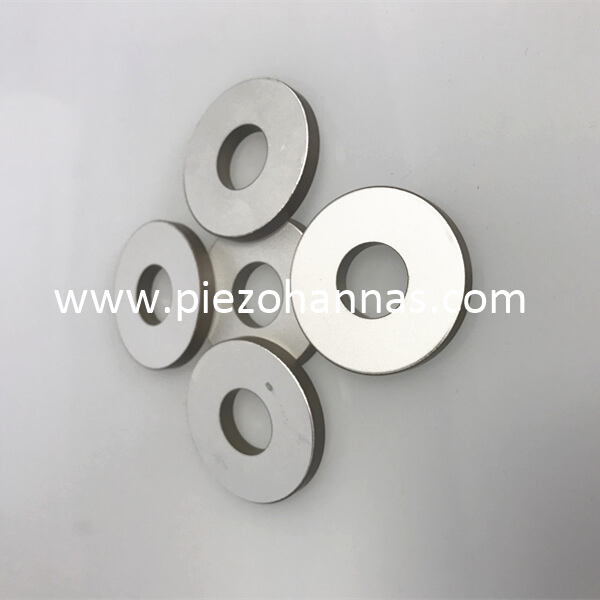

2. Некаторыя стандартныя памеры п'езакальца

Дыяпазон п'езакерамічных кольцаў
Знешні дыяметр: 5,0 - 100 мм
Унутраны дыяметр: (2,0 - 35 мм)
Таўшчыня: (0,2 - 15 мм)



Памер (мм)	Ёмістасць C(pF)	поля рассейванне Слабае Tgδ (12 В)	Моцнае рассейванне Fied Tgδ (400 В)		Радыяльная частата  Fr (кГц)	Рэзанансны імпеданс Zm (Ω)	Тоўстая  частата  Ft (кГц)	Счапленне  Модуль  Kr (%)
Φ 10ｘ Φ 5ｘ2	240± 10%	≤ 0,5%	≤ 1,0%	153± 5%		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10%	≤ 0,5%	≤ 1,0%	95.8± 5%		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10%	≤ 0,5%	≤ 1,0%	65.5± 5%		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10%	≤ 0,5%	≤ 1,0%	58.4± 5%		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10%	≤ 0,5%	≤ 1,0%	49.2± 5%		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10%	≤ 0,5%	≤ 1,0%	45.5± 5%		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10%	≤ 0,5%	≤ 1,0%	43.4± 5%		≤15	410	≥46
Φ40×Φ12×5	2070±12 .5%	≤0. 5%	≤ 1,0%	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10%	≤ 0,5%	≤ 1,0%	42.8± 5%		≤15	410	≥45
Φ40×Φ20×5	1700±12,5%	≤0,3	≤ 1,0%	37.9		≤15		≥45
Φ 40×Φ 17×6	1555±12,5%	≤0,3	≤ 1,0%	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10%	≤ 0,5%	≤ 1,0%	40± 5%		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10%	≤ 0,5%	≤ 1,0%	38.8± 5%		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10%	≤ 0,5%	≤ 1,0%	38.1± 5%		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	315	≥45
Φ50×Φ20×6	2490±12,5%	≤0,3	≤ 1,0%	33.2		≤15		≥45
Φ50×Φ27×6	2100±12,5%	≤0,3	≤ 1,0%	29.3		≤15		≥45
Φ60×Φ30×10	1922±12,5%	≤0,3	≤ 1,0%	25.3		≤15		≥45

Не толькі нятканыя і тэкстыльныя матэрыялы, але і розныя прадукты могуць быць дакладна і чыста падзеленыя або выразаць з дапамогай ультрагуку. У залежнасці ад прымянення, рэзка можа быць выканана вертыкальна, гарызантальна або бесперапынна (рулон шво сонотродов) з адпаведнай канструкцыяй сонотрода. Сонотроды выкарыстоўваюцца ў якасці рэжучых інструментаў пакутуюць параўнальна нізкі знос. Паколькі яны халодныя, як і ў выпадку ультрагукавой зваркі і штампоўкі, можна эфектыўна апрацоўваць самыя розныя матэрыялы. Прыкладамі гэтага ў харчовай прамысловасці з'яўляюцца розныя віды сыроў, хлебабулачныя і кандытарскія вырабы, цеста або прадукты глыбокай замарозкі. Адпаведныя сонотроды дзеляць ежу менавіта з дапамогай ультрагукавых ваганняў. Сама рэзка з-за паменшанай сілы, неабходнай для вібрацыі рэжучага інструмента лягчэй, чым са звычайнымі нажамі. Такім чынам, прадукты не дэфармуюцца ад сціску або здушвання.

У тэкстыльным сектары ультрагукавая рэзка адрозніваецца тым, што абрэзаныя краю нятканага матэрыялу або тканіны не зношваюцца. Замест гэтага яны герметызуюцца або зліваюцца з дапамогай ультрагукавой тэхналогіі. Акрамя таго, пры раскроі пажадана, каб уздоўж зрэзаных краёў адбываецца цісненне матэрыялу, што робіць матэрыял танчэй.

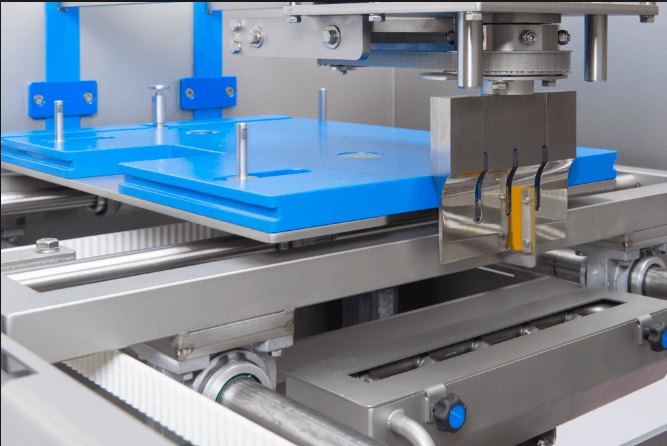

5. Выява прыкладанняў:
