QDA60
QDA60

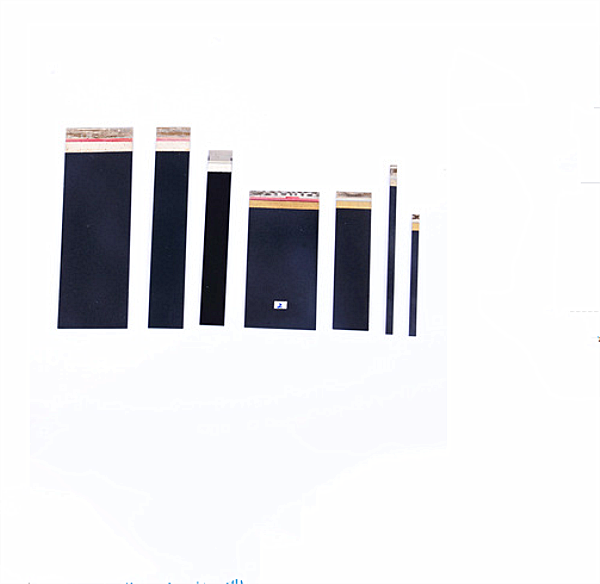

Piezoelektrični keramički aktuator Bimorfni aktuatori za senzor vibracija
Bimorfni aktuatori
Bimorfni aktuatori izrađeni su od spojenog para piezoelektričnih elemenata koji se mogu širiti i skupljati po duljini. Kada se koristi kao senzor, savijanje uzrokuje napetost jedne strane, a drugu kompresiju, a frekvencija odgovora u čujnom rasponu dopušta bimorfnom elementu da se koristi kao zvučni senzor visoke osjetljivosti. Kada se koristi kao aktuator, električni ulaz rezultira silom savijanja koja se može koristiti kao sklopni element u širokom rasponu primjena (optacon, pumpe za doziranje, kontrola ventila itd.)
AC
Krivulja znakova: (Referentni uzorak: QDA60-20-0.6)
Normalni model:
Model |
Duljina |
Širina |
Debljina |
Slobodna duljina |
Napon |
Istisnina |
Sila |
QDA60-20-0.6 |
60 mm |
20 mm |
0,60 mm |
53 mm |
150 V DC |
≥2,6 mm |
≥0,40 N |
QDA60-10-0.6 |
60 mm |
10 mm |
0,60 mm |
53 mm |
150 V DC |
≥2,6 mm |
≥0,20 N |
QDA49-2,3-0,75 |
49 mm |
2,3 mm |
0,75 mm |
38 mm |
200 V DC |
≥1,5 mm |
≥0,10 N |
QDA45-10-0.6 |
45 mm |
10 mm |
0,60 mm |
38 mm |
150 V DC |
≥1,3 mm |
≥0,20 N |
QDA45-6,5-0,6 |
45 mm |
6,5 mm |
0,60 mm |
38 mm |
150 V DC |
≥1,3 mm |
≥0,15 N |
QDA40-20-0.6 |
40 mm |
20 mm |
0,60 mm |
33 mm |
150 V DC |
≥1,1 mm |
≥0,50 N |
QDA40-10-0.6 |
40 mm |
10 mm |
0,60 mm |
33 mm |
150 V DC |
≥1,1 mm |
≥0,18 N |
QDA35-2,5-0,6 |
35 mm |
2,5 mm |
0,60 mm |
28 mm |
150 V DC |
≥0,7 mm |
≥0,11 N |
Napomena: Prilagođene posebne dimenzije.
