QDA60
QDA60

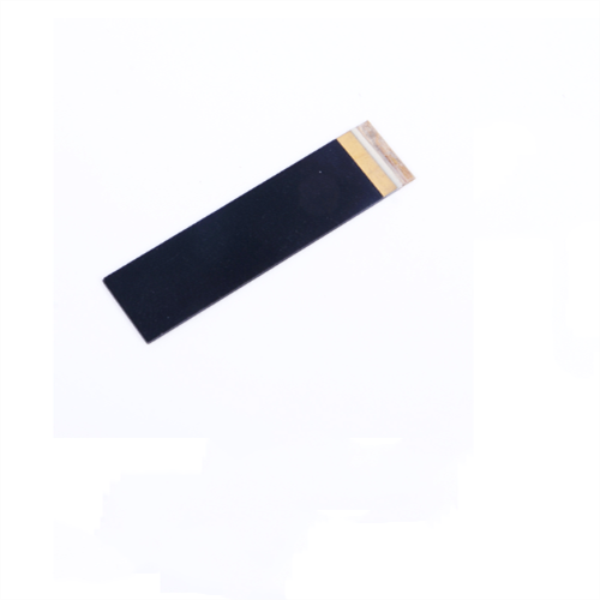

Piezoelektrický keramický aktuátor Bimorph aktuátory pro snímač vibrací

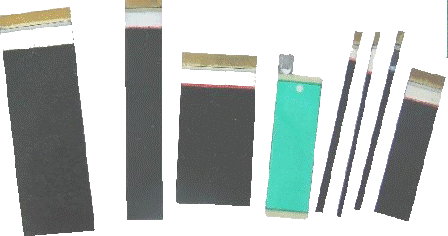

Pohony Bimorph

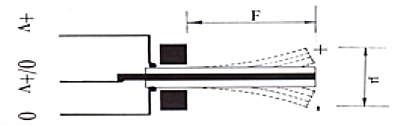

Pohony Bimorph jsou vyrobeny ze sendvičového páru piezoelektrických prvků, které se mohou roztahovat a stahovat do délky. Při použití jako snímače způsobí ohýbání jednu stranu napnutí a druhé stlačení, přičemž frekvence odezvy ve slyšitelném rozsahu umožňuje použití bimorfního prvku jako vysoce citlivého zvukového snímače. Při použití jako pohon má elektrický vstup za následek ohybovou sílu, kterou lze použít jako spínací prvek v široké řadě aplikací (optacon, dávkovací pumpy, ovládání ventilů atd.)
AC

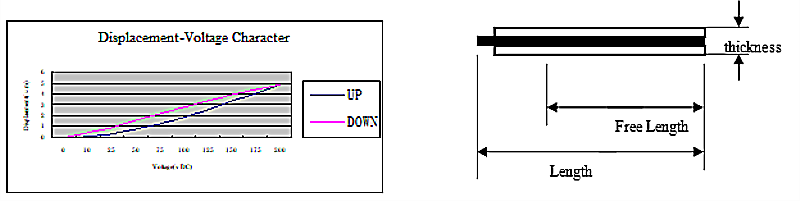

Charakterová křivka: (referenční vzorek: QDA60-20-0.6)
Normální model:
Model |
Délka |
Šířka |
Tloušťka |
Volná délka |
Napětí |
Přemístění |
Platnost |
QDA60-20-0,6 |
60 mm |
20 mm |
0,60 mm |
53 mm |
150 V DC |
≥2,6 mm |
≥0,40 N |
QDA60-10-0,6 |
60 mm |
10 mm |
0,60 mm |
53 mm |
150 V DC |
≥2,6 mm |
≥0,20 N |
QDA49-2,3-0,75 |
49 mm |
2,3 mm |
0,75 mm |
38 mm |
200 V DC |
≥1,5 mm |
≥0,10 N |
QDA45-10-0,6 |
45 mm |
10 mm |
0,60 mm |
38 mm |
150 V DC |
≥1,3 mm |
≥0,20 N |
QDA45-6,5-0,6 |
45 mm |
6,5 mm |
0,60 mm |
38 mm |
150 V DC |
≥1,3 mm |
≥0,15 N |
QDA40-20-0,6 |
40 mm |
20 mm |
0,60 mm |
33 mm |
150 V DC |
≥1,1 mm |
≥0,50 N |
QDA40-10-0,6 |
40 mm |
10 mm |
0,60 mm |
33 mm |
150 V DC |
≥1,1 mm |
≥0,18 N |
QDA35-2,5-0,6 |
35 mm |
2,5 mm |
0,60 mm |
28 mm |
150 V DC |
≥0,7 mm |
≥0,11 N |
Poznámka: Přizpůsobené speciální rozměry.
