दृश्य: 0 लेखक: साइट संपादक प्रकाशन समय: 2025-06-23 उत्पत्ति: साइट
अल्ट्रासोनिक ट्रांसड्यूसर चिकित्सा निदान से लेकर औद्योगिक गैर-विनाशकारी परीक्षण तक, असंख्य आधुनिक तकनीकों में महत्वपूर्ण घटक हैं। इन उपकरणों ने अल्ट्रासोनिक तरंगों की शक्ति का उपयोग करके भौतिक दुनिया को समझने और उसके साथ बातचीत करने के तरीके में क्रांति ला दी है - मनुष्यों के लिए श्रव्य सीमा से ऊपर आवृत्तियों वाली ध्वनि तरंगें। यह लेख अल्ट्रासोनिक ट्रांसड्यूसर की जटिल दुनिया पर प्रकाश डालता है, उनके सिद्धांतों, प्रकारों, अनुप्रयोगों और तकनीकी प्रगति की खोज करता है जो उनकी क्षमताओं का विस्तार जारी रखती है।
के मूलभूत पहलुओं को समझना अल्ट्रासोनिक ट्रांसड्यूसर आवश्यक है। सामग्री विज्ञान, चिकित्सा इमेजिंग और औद्योगिक स्वचालन जैसे क्षेत्रों में पेशेवरों और शोधकर्ताओं के लिए विद्युत संकेतों को अल्ट्रासोनिक ऊर्जा में परिवर्तित करके और इसके विपरीत, ये ट्रांसड्यूसर कई महत्वपूर्ण प्रणालियों के लिए आधारशिला के रूप में काम करते हैं जिन्हें सटीक माप और नियंत्रण की आवश्यकता होती है।
मूल रूप से, अल्ट्रासोनिक ट्रांसड्यूसर विद्युत और ध्वनिक रूपों के बीच ऊर्जा रूपांतरण के सिद्धांत पर काम करते हैं। इसमें ऐसी सामग्रियां और तंत्र शामिल हैं जो अल्ट्रासोनिक तरंगों को कुशलतापूर्वक उत्पन्न और पहचान सकते हैं। नियोजित सबसे आम प्रौद्योगिकियां पीजोइलेक्ट्रिक और कैपेसिटिव प्रभावों पर आधारित हैं, प्रत्येक अद्वितीय लाभ और परिचालन विशेषताओं की पेशकश करती हैं।
पीजोइलेक्ट्रिक ट्रांसड्यूसर उन सामग्रियों का उपयोग करते हैं जो पीजोइलेक्ट्रिक प्रभाव प्रदर्शित करते हैं - यांत्रिक तनाव के जवाब में विद्युत चार्ज उत्पन्न करते हैं। इसके विपरीत, विद्युत वोल्टेज लागू करने से ये सामग्रियां विकृत हो जाती हैं, जिससे अल्ट्रासोनिक तरंगें उत्पन्न होती हैं। सामान्य पीज़ोइलेक्ट्रिक सामग्रियों में क्वार्ट्ज, लेड ज़िरकोनेट टाइटेनेट (पीजेडटी), और कुछ पॉलिमर शामिल हैं। इन ट्रांसड्यूसर की प्रभावकारिता उनकी उच्च संवेदनशीलता और विभिन्न आवृत्तियों पर काम करने की क्षमता से उत्पन्न होती है।
कैपेसिटिव ट्रांसड्यूसर, जिन्हें सेंसिंग अनुप्रयोगों में उपयोग किए जाने पर कंडेनसर माइक्रोफोन के रूप में भी जाना जाता है, एक प्रवाहकीय डायाफ्राम और बैकप्लेट के बीच कैपेसिटेंस की भिन्नता पर निर्भर करते हैं। ध्वनिक तरंगें डायाफ्राम को हिलाने का कारण बनती हैं, जिससे धारिता में परिवर्तन होता है और एक विद्युत संकेत उत्पन्न होता है। जबकि आमतौर पर उनके पीज़ोइलेक्ट्रिक समकक्षों की तुलना में कम संवेदनशील होते हैं, कैपेसिटिव ट्रांसड्यूसर उन अनुप्रयोगों में मूल्यवान होते हैं जिनके लिए व्यापक बैंडविड्थ और न्यूनतम यांत्रिक डंपिंग की आवश्यकता होती है।
अल्ट्रासोनिक ट्रांसड्यूसर को उनकी कार्यक्षमता के आधार पर मोटे तौर पर वर्गीकृत किया जा सकता है: ट्रांसमीटर, रिसीवर और ट्रांसीवर। प्रत्येक प्रकार उन प्रणालियों में महत्वपूर्ण भूमिका निभाता है जो विभिन्न उद्देश्यों के लिए अल्ट्रासोनिक प्रौद्योगिकी का उपयोग करते हैं।
अल्ट्रासोनिक ट्रांसमीटरों को विद्युत ऊर्जा को अल्ट्रासोनिक तरंगों में परिवर्तित करने के लिए डिज़ाइन किया गया है। वे अल्ट्रासोनिक सफाई, सोनोकैमिस्ट्री और चिकित्सा चिकित्सा उपकरणों जैसे अनुप्रयोगों में आवश्यक हैं जहां एक माध्यम में अल्ट्रासोनिक ऊर्जा के संचरण की आवश्यकता होती है।
रिसीवर अल्ट्रासोनिक तरंगों को वापस विद्युत संकेतों में परिवर्तित करते हैं। वे नैदानिक अनुप्रयोगों के अभिन्न अंग हैं, जैसे सामग्री और चिकित्सा इमेजिंग में दोष का पता लगाना, जहां अल्ट्रासोनिक तरंगों की उपस्थिति और विशेषताओं का पता लगाना एक माध्यम की आंतरिक संरचना के बारे में बहुमूल्य जानकारी प्रदान करता है।
ट्रांसीवर ट्रांसमीटर और रिसीवर दोनों की कार्यक्षमता को जोड़ते हैं। इनका उपयोग आमतौर पर दूरी माप और स्तर संवेदन जैसे अनुप्रयोगों में किया जाता है, जहां एक ही उपकरण अल्ट्रासोनिक दालों का उत्सर्जन करता है और फिर वस्तुओं या सतहों से प्रतिबिंबित गूँज को सुनता है।
अल्ट्रासोनिक ट्रांसड्यूसर अपनी गैर-आक्रामक प्रकृति और उच्च परिशुद्धता के कारण विभिन्न उद्योगों में व्यापक उपयोग पाते हैं। नीचे कुछ प्रमुख अनुप्रयोग क्षेत्र दिए गए हैं:
एनडीटी में, अल्ट्रासोनिक ट्रांसड्यूसर का उपयोग बिना किसी क्षति के सामग्री में आंतरिक दोषों का पता लगाने के लिए किया जाता है। किसी सामग्री के भीतर से परावर्तित अल्ट्रासोनिक तरंगों का विश्लेषण करके, तकनीशियन दरारें, रिक्तियों और समावेशन की पहचान कर सकते हैं जो संरचनात्मक अखंडता से समझौता कर सकते हैं। यह एप्लिकेशन एयरोस्पेस, ऑटोमोटिव और निर्माण जैसे उद्योगों में महत्वपूर्ण है।
आंतरिक शरीर संरचनाओं की वास्तविक समय की छवियां उत्पन्न करने के लिए मेडिकल अल्ट्रासोनोग्राफी अल्ट्रासोनिक ट्रांसड्यूसर पर बहुत अधिक निर्भर करती है। अल्ट्रासाउंड की गैर-आयनीकरण प्रकृति इसे गर्भावस्था के दौरान भ्रूण के विकास की निगरानी और कोमल ऊतकों और अंगों से संबंधित स्थितियों का निदान करने के लिए एक सुरक्षित इमेजिंग पद्धति बनाती है।

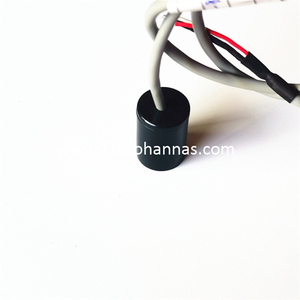

अल्ट्रासोनिक ट्रांसड्यूसर का व्यापक रूप से उन उपकरणों में उपयोग किया जाता है जो वस्तुओं की दूरी या टैंक में तरल स्तर को मापते हैं। अल्ट्रासोनिक पल्स उत्सर्जित करके और प्रतिध्वनि वापस आने में लगने वाले समय को मापकर, ये उपकरण उच्च सटीकता के साथ दूरियों की गणना कर सकते हैं। इस सिद्धांत का उपयोग तरल स्तर की निगरानी, निकटता संवेदन और रोबोटिक नेविगेशन जैसे अनुप्रयोगों में किया जाता है।

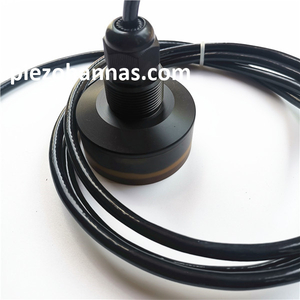

अल्ट्रासोनिक फ्लो मीटर एक पाइप के भीतर तरल पदार्थ के वेग को मापने के लिए ट्रांसड्यूसर का उपयोग करते हैं। तरल पदार्थ से गुजरने वाली अल्ट्रासोनिक तरंगों के पारगमन समय या आवृत्ति बदलाव (डॉपलर प्रभाव) का विश्लेषण करके, ये मीटर तेल और गैस, जल उपचार और रासायनिक प्रसंस्करण जैसे उद्योगों में प्रक्रिया नियंत्रण के लिए आवश्यक सटीक प्रवाह माप प्रदान करते हैं।
अल्ट्रासोनिक ट्रांसड्यूसर को डिजाइन और कार्यान्वित करने में इच्छित एप्लिकेशन के लिए इष्टतम प्रदर्शन सुनिश्चित करने के लिए कई तकनीकी विचार शामिल हैं।
एक अल्ट्रासोनिक ट्रांसड्यूसर की ऑपरेटिंग आवृत्ति इसके रिज़ॉल्यूशन और प्रवेश गहराई को महत्वपूर्ण रूप से प्रभावित करती है। उच्च आवृत्तियाँ बेहतर रिज़ॉल्यूशन प्रदान करती हैं लेकिन उथली पैठ, उन्हें कम दूरी पर बारीक विवरण की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाती है, जैसे सतही ऊतकों की चिकित्सा इमेजिंग। कम आवृत्तियाँ गहराई तक प्रवेश करती हैं लेकिन कम रिज़ॉल्यूशन के साथ, बड़ी संरचनाओं में गहरी खराबी का पता लगाने जैसे अनुप्रयोगों के लिए आदर्श होती हैं।
ट्रांसड्यूसर का बीम पैटर्न उस क्षेत्र को निर्धारित करता है जिस पर यह अल्ट्रासोनिक तरंगों को प्रभावी ढंग से संचारित और प्राप्त कर सकता है। फोकसिंग तकनीकें, जैसे घुमावदार ट्रांसड्यूसर तत्वों या ध्वनिक लेंस का उपयोग, अल्ट्रासोनिक ऊर्जा को एक छोटे क्षेत्र में केंद्रित करती हैं, जिससे उस क्षेत्र में रिज़ॉल्यूशन और संवेदनशीलता बढ़ जाती है। यह मेडिकल अल्ट्रासोनोग्राफी जैसे अनुप्रयोगों में विशेष रूप से उपयोगी है, जहां सटीक फोकस करने से छवि स्पष्टता में सुधार हो सकता है।
ट्रांसड्यूसर घटकों के लिए सामग्री का चुनाव संवेदनशीलता, बैंडविड्थ और स्थायित्व जैसी प्रदर्शन विशेषताओं को प्रभावित करता है। पीजेडटी जैसे पीजोइलेक्ट्रिक सिरेमिक उच्च इलेक्ट्रोमैकेनिकल युग्मन गुणांक प्रदान करते हैं, जो उन्हें सामान्य प्रयोजन के अनुप्रयोगों के लिए उपयुक्त बनाते हैं। पॉलिमर-आधारित पीज़ोइलेक्ट्रिक्स, व्यापक बैंडविड्थ की पेशकश करते हुए, लचीलेपन या जैव-अनुकूलता की आवश्यकता वाले विशेष अनुप्रयोगों में पसंद किया जा सकता है।
तकनीकी प्रगति ने नवीन अल्ट्रासोनिक ट्रांसड्यूसर डिजाइनों के विकास को जन्म दिया है जो प्रदर्शन को बढ़ाते हैं और नए अनुप्रयोग क्षेत्रों को खोलते हैं।
एमईएमएस प्रौद्योगिकी ने लघु अल्ट्रासोनिक ट्रांसड्यूसर के निर्माण को सक्षम किया है, जिससे कॉम्पैक्ट और उच्च-घनत्व ट्रांसड्यूसर सरणियों के निर्माण की सुविधा मिलती है। कैपेसिटिव माइक्रोमैचिन्ड अल्ट्रासोनिक ट्रांसड्यूसर (सीएमयूटी) और पीजोइलेक्ट्रिक माइक्रोमैकेनाइज्ड अल्ट्रासोनिक ट्रांसड्यूसर (पीएमयूटी) एमईएमएस-आधारित उपकरणों के उदाहरण हैं जो बैंडविड्थ, संवेदनशीलता और इलेक्ट्रॉनिक सर्किट के साथ एकीकरण में लाभ प्रदान करते हैं।
हाल के शोध ने अल्ट्रासोनिक कंपन का पता लगाने के लिए ऑप्टिकल तरीकों के उपयोग का पता लगाया है। ऑप्टिकल माइक्रो-रिंग अल्ट्रासोनिक सेंसर (ओएमयूएस) ऑप्टिकल रेज़ोनेटर को ट्रांसड्यूसर डिज़ाइन में एकीकृत करते हैं, जिससे डायाफ्राम कंपन का अत्यधिक संवेदनशील पता लगाने की अनुमति मिलती है। यह दृष्टिकोण सिग्नल-टू-शोर अनुपात को बढ़ा सकता है और अल्ट्रासोनिक सेंसिंग में नई कार्यक्षमताओं को सक्षम कर सकता है।
अल्ट्रासोनिक ट्रांसड्यूसर के व्यावहारिक अनुप्रयोगों को समझना विशिष्ट मामले के अध्ययन और कार्यान्वयन के माध्यम से उजागर किया जा सकता है। यहां, हम कुछ उल्लेखनीय उदाहरणों की जांच करते हैं जो इन उपकरणों की बहुमुखी प्रतिभा और प्रभाव को उजागर करते हैं।
अल्ट्रासोनिक सफाई तरल को उत्तेजित करने के लिए उच्च आवृत्ति वाली ध्वनि तरंगों का उपयोग करती है, जिससे गुहिकायन बुलबुले उत्पन्न होते हैं जो तरल में डूबी सतहों से दूषित पदार्थों को हटा देते हैं। इन प्रणालियों में ट्रांसड्यूसर को समय के साथ लगातार शक्तिशाली अल्ट्रासोनिक तरंगें उत्पन्न करनी चाहिए। आभूषण, ऑटोमोटिव और चिकित्सा उपकरण निर्माण जैसे उद्योग सटीक सफाई कार्यों के लिए अल्ट्रासोनिक सफाई पर निर्भर हैं।
अल्ट्रासोनिक वेल्डिंग में, अतिरिक्त चिपकने वाले या सोल्डरिंग सामग्री की आवश्यकता के बिना मजबूत, ठोस-अवस्था वाले बंधन बनाने के लिए दबाव में सामग्री पर उच्च आवृत्ति कंपन लागू किया जाता है। वेल्डिंग उपकरण में अल्ट्रासोनिक ट्रांसड्यूसर को समान बॉन्डिंग सुनिश्चित करने के लिए सटीक रूप से नियंत्रित कंपन उत्पन्न करना चाहिए। इस तकनीक का उपयोग इलेक्ट्रॉनिक्स उद्योग में वायर बॉन्डिंग और प्लास्टिक घटकों के निर्माण में व्यापक रूप से किया जाता है।
निदान से परे, अल्ट्रासोनिक ट्रांसड्यूसर का उपयोग फिजियोथेरेपी और लक्षित दवा वितरण जैसे चिकित्सीय अनुप्रयोगों में किया जाता है। हाई-इंटेंसिटी फोकस्ड अल्ट्रासाउंड (HIFU) आक्रामक सर्जिकल प्रक्रियाओं के बिना, ट्यूमर जैसे रोगग्रस्त ऊतकों को गर्म करने और नष्ट करने के लिए केंद्रित अल्ट्रासोनिक ऊर्जा का उपयोग करता है। ऊर्जा पर ध्यान केंद्रित करने में ट्रांसड्यूसर की सटीकता इन उपचारों की सुरक्षा और प्रभावशीलता के लिए महत्वपूर्ण है।
महत्वपूर्ण प्रगति के बावजूद, अल्ट्रासोनिक ट्रांसड्यूसर प्रौद्योगिकी में विकास के लिए चुनौतियाँ और क्षेत्र जारी हैं।
अल्ट्रासोनिक ट्रांसड्यूसर का प्रदर्शन स्वाभाविक रूप से उपयोग की जाने वाली सामग्रियों के गुणों से जुड़ा होता है। उच्च संवेदनशीलता, व्यापक बैंडविड्थ और बेहतर थर्मल स्थिरता के साथ नई पीजोइलेक्ट्रिक सामग्री विकसित करने से ट्रांसड्यूसर क्षमताओं को बढ़ाया जा सकता है। कार्बनिक और मिश्रित पीजोइलेक्ट्रिक सामग्रियों में अनुसंधान भविष्य में सुधार के लिए आशाजनक रास्ते प्रदान करता है।
ट्रांसड्यूसर को इलेक्ट्रॉनिक प्रणालियों के साथ एकीकृत करना, विशेष रूप से लघु उपकरणों में, सिग्नल प्रोसेसिंग, बिजली की खपत और विद्युत चुम्बकीय हस्तक्षेप से संबंधित चुनौतियाँ पैदा करता है। इन मुद्दों को संबोधित करने और अधिक परिष्कृत अल्ट्रासोनिक सिस्टम को सक्षम करने के लिए माइक्रोइलेक्ट्रॉनिक्स और सिग्नल प्रोसेसिंग एल्गोरिदम में प्रगति आवश्यक है।
चिकित्सा अनुप्रयोगों में, यह सुनिश्चित करना सर्वोपरि है कि अल्ट्रासोनिक ट्रांसड्यूसर मानव शरीर के भीतर या उसके ऊपर लंबे समय तक उपयोग के लिए जैव-संगत और सुरक्षित हैं। अत्यधिक अल्ट्रासोनिक एक्सपोज़र के कारण किसी भी प्रतिकूल जैविक प्रतिक्रिया या ऊतक क्षति को रोकने के लिए सावधानीपूर्वक सामग्री चयन और डिवाइस डिज़ाइन की आवश्यकता होती है।
अल्ट्रासोनिक ट्रांसड्यूसर अपरिहार्य उपकरण हैं जिन्होंने माप और नियंत्रण के गैर-आक्रामक, सटीक और कुशल साधन प्रदान करके विभिन्न क्षेत्रों पर महत्वपूर्ण प्रभाव डाला है। जटिल चिकित्सा निदान की सुविधा से लेकर गैर-विनाशकारी परीक्षण के माध्यम से महत्वपूर्ण बुनियादी ढांचे की अखंडता सुनिश्चित करने तक, इन उपकरणों के अनुप्रयोग विशाल हैं और लगातार बढ़ रहे हैं। चल रहे अनुसंधान और विकास प्रयासों का उद्देश्य मौजूदा चुनौतियों पर काबू पाना, प्रदर्शन में सुधार करना और नई संभावनाओं को अनलॉक करना है। जैसे-जैसे प्रौद्योगिकी आगे बढ़ती है, कई विषयों में नवाचार को आगे बढ़ाने में अल्ट्रासोनिक ट्रांसड्यूसर की भूमिका और भी अधिक अभिन्न होने की ओर अग्रसर है।
विशेष अनुप्रयोगों के लिए उच्च गुणवत्ता वाले अल्ट्रासोनिक ट्रांसड्यूसर की खोज में रुचि रखने वालों के लिए, अल्ट्रासोनिक ट्रांसड्यूसर विभिन्न आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए समाधानों की एक विस्तृत श्रृंखला प्रदान करते हैं। उत्कृष्टता और नवीनता के प्रति प्रतिबद्धता के साथ, ये ट्रांसड्यूसर अत्याधुनिक अल्ट्रासोनिक प्रौद्योगिकी का उदाहरण प्रस्तुत करते हैं।
एक अल्ट्रासोनिक ट्रांसड्यूसर विद्युत ऊर्जा को अल्ट्रासोनिक तरंगों (मानव श्रवण से ऊपर की आवृत्तियों पर ध्वनि तरंगें) में परिवर्तित करता है और इसके विपरीत। इसका उपयोग विभिन्न अनुप्रयोगों जैसे मेडिकल इमेजिंग, औद्योगिक गैर-विनाशकारी परीक्षण और अल्ट्रासोनिक सिग्नल संचारित और प्राप्त करके दूरी माप में किया जाता है।
एक पीजोइलेक्ट्रिक ट्रांसड्यूसर पीजोइलेक्ट्रिक प्रभाव के आधार पर संचालित होता है। जब विद्युत वोल्टेज को पीजोइलेक्ट्रिक सामग्री पर लागू किया जाता है, तो यह यांत्रिक विरूपण उत्पन्न करता है, जिससे सामग्री कंपन करती है और अल्ट्रासोनिक तरंगें उत्पन्न करती है। इसके विपरीत, सामग्री पर लागू यांत्रिक तनाव एक विद्युत आवेश उत्पन्न करता है, जिससे यह अल्ट्रासोनिक संकेतों के ट्रांसमीटर और रिसीवर दोनों के रूप में कार्य कर सकता है।
उद्योग में, अल्ट्रासोनिक ट्रांसड्यूसर का उपयोग सामग्रियों में खामियों का पता लगाने, अल्ट्रासोनिक सफाई, वेल्डिंग, प्रक्रिया नियंत्रण में स्तर और प्रवाह माप और स्वचालन प्रणालियों में दूरी संवेदन के लिए गैर-विनाशकारी परीक्षण के लिए किया जाता है। वे गुणवत्ता नियंत्रण और सुरक्षा के लिए महत्वपूर्ण सटीक और विश्वसनीय माप प्रदान करते हैं।
अल्ट्रासोनिक ट्रांसड्यूसर चिकित्सा निदान में महत्वपूर्ण हैं क्योंकि वे आंतरिक शरीर संरचनाओं की गैर-आक्रामक इमेजिंग को सक्षम करते हैं। इनका उपयोग अल्ट्रासाउंड मशीनों में अंगों, ऊतकों और रक्त प्रवाह की वास्तविक समय की छवियां बनाने के लिए किया जाता है, जिससे रोगियों को आयनीकृत विकिरण के संपर्क में आए बिना चिकित्सा स्थितियों के निदान और निगरानी में सहायता मिलती है।
कई कारक एक अल्ट्रासोनिक ट्रांसड्यूसर के प्रदर्शन को प्रभावित करते हैं, जिसमें भौतिक गुण (जैसे पीज़ोइलेक्ट्रिक गुणांक और ध्वनिक प्रतिबाधा), ट्रांसड्यूसर का डिज़ाइन (आकार, आकार और फोकसिंग तंत्र), ऑपरेटिंग आवृत्ति और वह माध्यम शामिल है जिसके माध्यम से अल्ट्रासोनिक तरंगें फैलती हैं। ये कारक ट्रांसड्यूसर की संवेदनशीलता, रिज़ॉल्यूशन और परिचालन बैंडविड्थ निर्धारित करते हैं।
अल्ट्रासोनिक ट्रांसड्यूसर की आवृत्ति अल्ट्रासोनिक तरंगों के रिज़ॉल्यूशन और प्रवेश गहराई दोनों को प्रभावित करती है। उच्च आवृत्तियाँ बेहतर रिज़ॉल्यूशन प्रदान करती हैं लेकिन उनमें प्रवेश की गहराई कम होती है, जो छोटी या निकट-सतह सुविधाओं की इमेजिंग के लिए उपयुक्त होती है। कम आवृत्तियाँ सामग्री या ऊतकों में गहराई से प्रवेश करती हैं लेकिन कम रिज़ॉल्यूशन प्रदान करती हैं, जो गहरी खामियों का पता लगाने या शरीर की गहरी संरचनाओं की इमेजिंग के लिए आदर्श है।
अल्ट्रासोनिक ट्रांसड्यूसर प्रौद्योगिकी में प्रगति में इलेक्ट्रॉनिक्स और लघुकरण के साथ बेहतर एकीकरण के लिए एमईएमएस-आधारित ट्रांसड्यूसर (जैसे सीएमयूटी और पीएमयूटी) का विकास, बेहतर प्रदर्शन के लिए नई पीजोइलेक्ट्रिक सामग्री का उपयोग और उच्च संवेदनशीलता के लिए ऑप्टिकल डिटेक्शन विधियों (जैसे ओएमयूएस) का समावेश शामिल है। इन नवाचारों का उद्देश्य विभिन्न क्षेत्रों में अल्ट्रासोनिक ट्रांसड्यूसर की क्षमताओं और अनुप्रयोगों का विस्तार करना है।
