Przetworniki ultradźwiękowe są kluczowymi elementami niezliczonej liczby nowoczesnych technologii, począwszy od diagnostyki medycznej po przemysłowe badania nieniszczące. Urządzenia te zrewolucjonizowały sposób, w jaki postrzegamy świat fizyczny i wchodzimy w interakcję ze światem fizycznym, wykorzystując moc fal ultradźwiękowych – fal dźwiękowych o częstotliwościach przekraczających zakres słyszalny dla człowieka. W tym artykule zagłębiamy się w skomplikowany świat przetworników ultradźwiękowych, badając ich zasady, typy, zastosowania i postęp technologiczny, który stale poszerza ich możliwości.
Zrozumienie podstawowych aspektów Przetworniki ultradźwiękowe są niezbędne dla profesjonalistów i badaczy w takich dziedzinach, jak inżynieria materiałowa, obrazowanie medyczne i automatyka przemysłowa. Przekształcając sygnały elektryczne w energię ultradźwiękową i odwrotnie, przetworniki te stanowią podstawę wielu krytycznych systemów, które wymagają precyzyjnych pomiarów i kontroli.
W istocie przetworniki ultradźwiękowe działają na zasadzie konwersji energii pomiędzy formą elektryczną i akustyczną. Dotyczy to materiałów i mechanizmów, które mogą skutecznie generować i wykrywać fale ultradźwiękowe. Najczęściej stosowane technologie opierają się na efektach piezoelektrycznych i pojemnościowych, z których każdy oferuje unikalne zalety i właściwości operacyjne.
Przetworniki piezoelektryczne wykorzystują materiały wykazujące efekt piezoelektryczny — wytwarzający ładunek elektryczny w odpowiedzi na naprężenia mechaniczne. I odwrotnie, przyłożenie napięcia elektrycznego powoduje odkształcenie tych materiałów, wytwarzając fale ultradźwiękowe. Typowe materiały piezoelektryczne obejmują kwarc, tytanian cyrkonu ołowiu (PZT) i niektóre polimery. Skuteczność tych przetworników wynika z ich dużej czułości i możliwości pracy w różnych częstotliwościach.
Przetworniki pojemnościowe, zwane także mikrofonami pojemnościowymi, gdy są używane w zastosowaniach czujnikowych, opierają się na zmianie pojemności pomiędzy przewodzącą membraną a płytą tylną. Fale akustyczne powodują ruch membrany, zmieniając pojemność i generując sygnał elektryczny. Chociaż przetworniki pojemnościowe są zwykle mniej czułe niż ich piezoelektryczne odpowiedniki, są cenne w zastosowaniach wymagających szerokiego pasma i minimalnego tłumienia mechanicznego.
Przetworniki ultradźwiękowe można ogólnie podzielić na kategorie w zależności od ich funkcjonalności: nadajniki, odbiorniki i urządzenia nadawczo-odbiorcze. Każdy typ odgrywa kluczową rolę w systemach wykorzystujących technologię ultradźwiękową do różnych celów.
Przetworniki ultradźwiękowe służą do przetwarzania energii elektrycznej na fale ultradźwiękowe. Są niezbędne w zastosowaniach takich jak czyszczenie ultradźwiękowe, sonochemia i urządzenia do terapii medycznej, gdzie wymagana jest transmisja energii ultradźwiękowej do ośrodka.
Odbiorniki przekształcają fale ultradźwiękowe z powrotem w sygnały elektryczne. Są one integralną częścią zastosowań diagnostycznych, takich jak wykrywanie wad materiałów i obrazowanie medyczne, gdzie wykrywanie obecności i charakterystyki fal ultradźwiękowych dostarcza cennych informacji o wewnętrznej strukturze ośrodka.
Transceivery łączą w sobie funkcjonalność zarówno nadajników, jak i odbiorników. Są powszechnie stosowane w zastosowaniach takich jak pomiar odległości i wykrywanie poziomu, gdzie to samo urządzenie emituje impulsy ultradźwiękowe, a następnie nasłuchuje echa odbitego od obiektów lub powierzchni.
Przetworniki ultradźwiękowe znajdują szerokie zastosowanie w różnych gałęziach przemysłu ze względu na ich nieinwazyjny charakter i wysoką precyzję. Poniżej znajdują się niektóre z kluczowych obszarów zastosowań:
W NDT przetworniki ultradźwiękowe służą do wykrywania wewnętrznych wad materiałów bez powodowania uszkodzeń. Analizując odbite fale ultradźwiękowe od wnętrza materiału, technicy mogą zidentyfikować pęknięcia, puste przestrzenie i wtrącenia, które mogą zagrozić integralności strukturalnej. To zastosowanie ma kluczowe znaczenie w branżach takich jak przemysł lotniczy, motoryzacyjny i budowlany.
Ultrasonografia medyczna opiera się w dużej mierze na przetwornikach ultradźwiękowych do generowania obrazów wewnętrznych struktur ciała w czasie rzeczywistym. Niejonizujący charakter ultrasonografii sprawia, że jest to bezpieczna metoda obrazowania służąca do monitorowania rozwoju płodu w czasie ciąży oraz diagnozowania schorzeń tkanek miękkich i narządów.

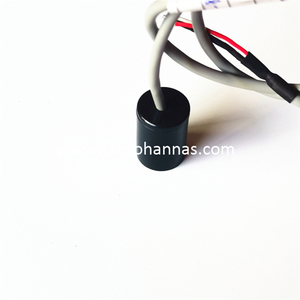

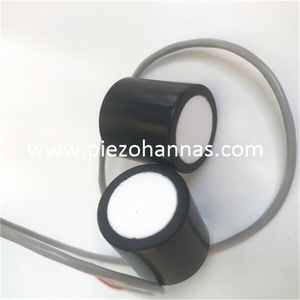

Przetworniki ultradźwiękowe znajdują szerokie zastosowanie w urządzeniach mierzących odległości od obiektów czy poziom cieczy w zbiornikach. Emitując impulsy ultradźwiękowe i mierząc czas potrzebny na powrót echa, urządzenia te mogą obliczać odległości z dużą dokładnością. Zasada ta jest wykorzystywana w zastosowaniach takich jak monitorowanie poziomu cieczy, wykrywanie odległości i nawigacja robotyczna.

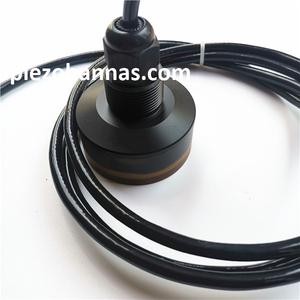

Przepływomierze ultradźwiękowe wykorzystują przetworniki do pomiaru prędkości płynów w rurze. Analizując czas przejścia lub przesunięcie częstotliwości (efekt Dopplera) fal ultradźwiękowych przechodzących przez płyn, mierniki te zapewniają dokładne pomiary przepływu niezbędne do kontroli procesów w branżach takich jak ropa i gaz, uzdatnianie wody i przetwarzanie chemiczne.
Projektowanie i wdrażanie przetworników ultradźwiękowych wiąże się z kilkoma względami technicznymi, aby zapewnić optymalną wydajność dla zamierzonego zastosowania.
Częstotliwość pracy przetwornika ultradźwiękowego znacząco wpływa na jego rozdzielczość i głębokość penetracji. Wyższe częstotliwości zapewniają lepszą rozdzielczość, ale płytszą penetrację, dzięki czemu nadają się do zastosowań wymagających drobnych szczegółów na krótkich dystansach, takich jak obrazowanie medyczne tkanek powierzchownych. Niższe częstotliwości wnikają głębiej, ale ze zmniejszoną rozdzielczością, idealne do zastosowań takich jak głębokie wykrywanie wad w dużych konstrukcjach.
Wzór wiązki przetwornika określa obszar, na którym może on skutecznie transmitować i odbierać fale ultradźwiękowe. Techniki ogniskowania, takie jak użycie zakrzywionych elementów przetwornika lub soczewek akustycznych, koncentrują energię ultradźwiękową na mniejszym obszarze, zwiększając rozdzielczość i czułość w tym obszarze. Jest to szczególnie przydatne w zastosowaniach takich jak ultrasonografia medyczna, gdzie precyzyjne ustawienie ostrości może poprawić klarowność obrazu.
Wybór materiałów na elementy przetwornika wpływa na parametry użytkowe, takie jak czułość, szerokość pasma i trwałość. Ceramika piezoelektryczna, taka jak PZT, oferuje wysokie współczynniki sprzężenia elektromechanicznego, dzięki czemu nadaje się do zastosowań ogólnych. Piezoelektryki na bazie polimerów, oferujące szersze pasmo, mogą być preferowane w specjalistycznych zastosowaniach wymagających elastyczności lub biokompatybilności.
Postęp technologiczny doprowadził do opracowania innowacyjnych konstrukcji przetworników ultradźwiękowych, które zwiększają wydajność i otwierają nowe obszary zastosowań.
Technologia MEMS umożliwiła produkcję miniaturowych przetworników ultradźwiękowych, ułatwiając tworzenie kompaktowych układów przetworników o dużej gęstości. Pojemnościowe mikroobrobione przetworniki ultradźwiękowe (CMUT) i piezoelektryczne mikroobrobione przetworniki ultradźwiękowe (PMUT) to przykłady urządzeń opartych na MEMS, które oferują korzyści w zakresie przepustowości, czułości i integracji z obwodami elektronicznymi.
W ostatnich badaniach zbadano zastosowanie metod optycznych do wykrywania wibracji ultradźwiękowych. Optyczne czujniki ultradźwiękowe z mikropierścieniem (OMUS) integrują rezonatory optyczne z konstrukcją przetwornika, umożliwiając bardzo czułe wykrywanie drgań membrany. Takie podejście może poprawić stosunek sygnału do szumu i udostępnić nowe funkcje w wykrywaniu ultradźwiękowym.
Zrozumienie praktycznych zastosowań przetworników ultradźwiękowych można wyjaśnić poprzez konkretne studia przypadków i wdrożenia. Tutaj przeanalizujemy kilka godnych uwagi przykładów, które podkreślają wszechstronność i wpływ tych urządzeń.
Czyszczenie ultradźwiękowe wykorzystuje fale dźwiękowe o wysokiej częstotliwości do mieszania cieczy, wytwarzając pęcherzyki kawitacyjne, które usuwają zanieczyszczenia z powierzchni zanurzonych w cieczy. Przetworniki w tych systemach muszą generować silne fale ultradźwiękowe w sposób ciągły w czasie. Branże takie jak biżuteria, motoryzacja i produkcja instrumentów medycznych polegają na czyszczeniu ultradźwiękowym w celu precyzyjnego czyszczenia.
Podczas spawania ultradźwiękowego drgania o wysokiej częstotliwości są stosowane do materiałów pod ciśnieniem, aby utworzyć mocne połączenia w stanie stałym bez potrzeby stosowania dodatkowych klejów lub materiałów lutowniczych. Przetworniki ultradźwiękowe w sprzęcie spawalniczym muszą precyzyjnie generować kontrolowane wibracje, aby zapewnić równomierne połączenie. Technika ta jest szeroko stosowana w przemyśle elektronicznym do łączenia przewodów i produkcji elementów z tworzyw sztucznych.
Poza diagnostyką przetworniki ultradźwiękowe znajdują zastosowanie w zastosowaniach terapeutycznych, takich jak fizjoterapia i ukierunkowane dostarczanie leków. Skoncentrowane ultradźwięki o wysokiej intensywności (HIFU) wykorzystują skupioną energię ultradźwiękową do podgrzewania i niszczenia chorych tkanek, takich jak nowotwory, bez inwazyjnych zabiegów chirurgicznych. Precyzja przetworników w skupianiu energii ma kluczowe znaczenie dla bezpieczeństwa i skuteczności tych zabiegów.
Pomimo znacznego postępu w technologii przetworników ultradźwiękowych istnieją ciągłe wyzwania i obszary wymagające rozwoju.
Wydajność przetworników ultradźwiękowych jest nierozerwalnie związana z właściwościami zastosowanych materiałów. Opracowanie nowych materiałów piezoelektrycznych o wyższej czułości, szerszym paśmie i lepszej stabilności termicznej może zwiększyć możliwości przetwornika. Badania nad organicznymi i kompozytowymi materiałami piezoelektrycznymi otwierają obiecujące możliwości przyszłych ulepszeń.
Integracja przetworników z układami elektronicznymi, zwłaszcza w urządzeniach zminiaturyzowanych, stwarza wyzwania związane z przetwarzaniem sygnału, poborem energii i zakłóceniami elektromagnetycznymi. Postępy w mikroelektronice i algorytmach przetwarzania sygnałów są niezbędne, aby rozwiązać te problemy i umożliwić tworzenie bardziej wyrafinowanych systemów ultradźwiękowych.
W zastosowaniach medycznych niezwykle istotne jest zapewnienie, że przetworniki ultradźwiękowe są biokompatybilne i bezpieczne w przypadku długotrwałego stosowania w ciele ludzkim lub na nim. Wymaga to starannego doboru materiałów i zaprojektowania urządzenia, aby zapobiec wszelkim niepożądanym reakcjom biologicznym lub uszkodzeniom tkanek w wyniku nadmiernej ekspozycji na ultradźwięki.
Przetworniki ultradźwiękowe to niezbędne narzędzia, które wywarły znaczący wpływ na różne sektory, zapewniając nieinwazyjne, precyzyjne i wydajne środki pomiaru i kontroli. Od ułatwiania skomplikowanych diagnoz medycznych po zapewnianie integralności infrastruktury krytycznej poprzez badania nieniszczące – zastosowania tych urządzeń są szerokie i stale się rozwijają. Ciągłe wysiłki badawczo-rozwojowe mają na celu przezwyciężenie istniejących wyzwań, poprawę wydajności i odblokowanie nowych możliwości. W miarę postępu technologii rola przetworników ultradźwiękowych stanie się jeszcze bardziej integralna we wprowadzaniu innowacji w wielu dyscyplinach.
Dla zainteresowanych poznaniem wysokiej jakości przetworników ultradźwiękowych do zastosowań specjalistycznych, Przetworniki ultradźwiękowe oferują kompleksową gamę rozwiązań zaprojektowanych w celu zaspokojenia różnorodnych potrzeb. Dzięki dążeniu do doskonałości i innowacyjności przetworniki te stanowią przykład najnowocześniejszej technologii ultradźwiękowej.
Przetwornik ultradźwiękowy przekształca energię elektryczną w fale ultradźwiękowe (fale dźwiękowe o częstotliwościach powyżej ludzkiego słuchu) i odwrotnie. Jest stosowany w różnych zastosowaniach, takich jak obrazowanie medyczne, przemysłowe badania nieniszczące i pomiar odległości poprzez przesyłanie i odbieranie sygnałów ultradźwiękowych.
Przetwornik piezoelektryczny działa w oparciu o efekt piezoelektryczny. Gdy napięcie elektryczne zostanie przyłożone do materiału piezoelektrycznego, powoduje to odkształcenie mechaniczne, powodując wibrację materiału i wytwarzanie fal ultradźwiękowych. I odwrotnie, naprężenia mechaniczne wywierane na materiał generują ładunek elektryczny, dzięki czemu może on działać zarówno jako nadajnik, jak i odbiornik sygnałów ultradźwiękowych.
W przemyśle przetworniki ultradźwiękowe wykorzystuje się do badań nieniszczących w celu wykrycia wad materiałowych, czyszczenia ultradźwiękowego, spawania, pomiaru poziomu i przepływu w sterowaniu procesami oraz wykrywania odległości w systemach automatyki. Zapewniają precyzyjne i niezawodne pomiary krytyczne dla kontroli jakości i bezpieczeństwa.
Przetworniki ultradźwiękowe odgrywają kluczową rolę w diagnostyce medycznej, ponieważ umożliwiają nieinwazyjne obrazowanie wewnętrznych struktur ciała. Wykorzystuje się je w aparatach ultradźwiękowych do tworzenia w czasie rzeczywistym obrazów narządów, tkanek i przepływu krwi, pomagając w diagnozowaniu i monitorowaniu schorzeń bez narażania pacjentów na promieniowanie jonizujące.
Na działanie przetwornika ultradźwiękowego wpływa kilka czynników, w tym właściwości materiału (takie jak współczynniki piezoelektryczne i impedancja akustyczna), konstrukcja przetwornika (rozmiar, kształt i mechanizm skupiający), częstotliwość robocza oraz ośrodek, w którym rozchodzą się fale ultradźwiękowe. Czynniki te określają czułość przetwornika, rozdzielczość i szerokość pasma operacyjnego.
Częstotliwość przetwornika ultradźwiękowego wpływa zarówno na rozdzielczość, jak i głębokość penetracji fal ultradźwiękowych. Wyższe częstotliwości zapewniają lepszą rozdzielczość, ale mają krótszą głębokość penetracji, odpowiednią do obrazowania małych obiektów lub obiektów znajdujących się blisko powierzchni. Niższe częstotliwości wnikają głębiej w materiały lub tkanki, ale oferują niższą rozdzielczość, idealną do wykrywania głębszych wad lub obrazowania głębszych struktur ciała.
Postęp w technologii przetworników ultradźwiękowych obejmuje rozwój przetworników opartych na MEMS (takich jak CMUT i PMUT) w celu lepszej integracji z elektroniką i miniaturyzacji, zastosowanie nowych materiałów piezoelektrycznych w celu zwiększenia wydajności oraz wprowadzenie metod detekcji optycznej (takich jak OMUS) w celu uzyskania wyższej czułości. Innowacje te mają na celu poszerzenie możliwości i zastosowań przetworników ultradźwiękowych w różnych dziedzinach.
